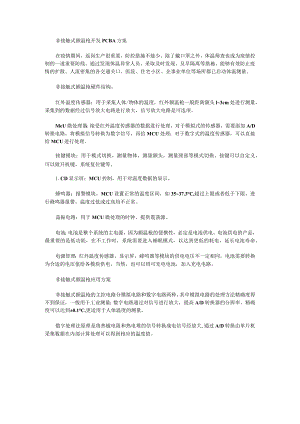

非接触式额温枪开发PCBA方案在疫情期间，返岗生产很重要，防控措施不能少。除了戴口罩之外，体温筛查也成为疫情控制的一道重要防线。通过发现体温异常人员，采取及时发现、及早隔离等措施，能够有效防止疫情的扩散。人流密集的各交通关口、医院、住宅小区、企事业单位等场所都已启动体温测量。非接触式额温枪硬件结构。红外温度传感器：用于采集人体/物体的温度，红外额温枪一般距离额头l3cm处进行测量，采集到的数据经过信号放大电路进行放大，信号放大电路是可选项。MeU微处理器：接受红外温度传感器的数据进行处理，对于模拟式的传感器，需要添加A/D转换电路，将模拟信号转换为数字信号，再给MCU处理；对于数字式的温度传感器，可以直接给MCU进行处理。按键模块：用于模式切换，测量物体，测量额头，测量颈部等模式切换，按键可以自定义，可以做开机键，系统复位键等。1.CD显示屏：MCU控制，用于对温度数据的显示。蜂鸣器：报警模块，MCU设置正常的温度区间，如3537.3°C,超过上限或者低于下限，进行蜂鸣器报警，温度过低或过高均不正常。晶振电路：用于MCU微处理的时钟，提供震荡源。电池：电池是整个系统的主电源，因为额温枪的便携性，必定是电池供电，电池供电的产品，最重要的是低功耗，在不工作时，系统需要进入睡眠模式，以达到更低的耗电，延长电池寿命。电源管理：红外温度传感器，显示屏，蜂鸣器等模块的供电电压不一定相同，电池需要转换为合适的电压值给各模块供电，当然，也可以用可充电电池，加入充电电路。非接触式额温枪应用方案非接触式额温枪的主控电路分模拟电路和数字电路两种，其中模拟电路的处理方法精确度得不到保证，一般用于工业测量；数字电路通过对信号进行放大，提高A/D转换器的分辨率，精确度可以达到±0.1,更适用于人体温度的测量。数字处理法原理是将热敏电阻和热电堆的信号转换成电信号经放大,通过A/D转换由单片机采集数据在内部计算处理可以得到相应的温度值。
