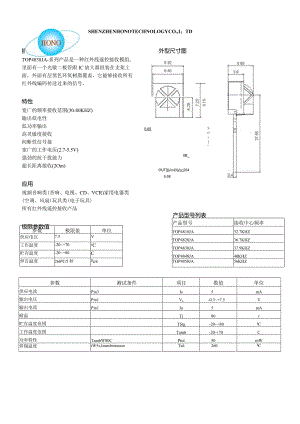

红外线接收头 TOP4838JA.docx

SHENZHENHONOTECHNOLOGYCO.,I；TD描述TOP4838JA-系列产品是一种红外线遥控接收模组,里面有一个光敏二极管跟IC放大器组装在支架上面，外面有层黑色环氧树脂覆盖，它能够接收所有红外线编码传送过来的信号。特性宽广的频率接收范围(30-80KHZ)输出低电性低功率输出高灵敏度接收间断性信号接宽广的工作电压(2.7-5.5V)强劲的抗干扰能力超长距离接收(2Om)应用视频音响类(音响、电视、CD、VCR)家用电器类(空调、风扇)玩具类(电子玩具)所有红外线遥控接收产品极限参数值外型尺寸图0.65SO+I98OE0B_OUTJgnDIVcc2545.08产品型号列表参数极限值单位供应电压7.5V工作温度-20+70eC贮存温度-20+80C焊告温度260C5秒cs产品型号接收中心频率TOP4818JA32.7KHZTOP4828JA36.7KHZTOP4838JA37.9KHZTOP4848JA40KHZTOP4858JA56KHZ参数测试条件项目数值单位供应电流Pin3Is5mA输出电压Pin1Vo-0.3+7.5V输出电流Pin1Io5mA耐温Tj80r贮存温度范围TStg-20+80C工作温度范围Tamb-20-+70C功率特性TambW80CPtot50mW焊锡温度tW5s,ImmfromcaseTsd260CSHENZHENHONOTECHNOLOGYCO.,LTD光电特性(25C室温下测试)参数测试条件项目最小值一般.最大值单位供应电流(Pin3)Vs=5V,Ev=OIsd0.81.21.5mAVs=5V,Ev=40klx,照度下Ish1.5mA工作电压Vs2.75.5V接收距离EV=OLX,If=250mAd20m输出低电压(Pin1)Ios=0.5mA,Ee=0.7mWm2Vos250mV辐照度(56KHZ)Pulsewidthtolerance:tp115fo<tpo<tpi+6fo,testEemin0.30.5mWm2辐照度(3040KHZ)Pulsewidthtolerancetpi-5fi,<tpo<tpi+6fi3,testEemin0.20.4mWm2辐照度tpi-5fotpotpi+6fo,tCStEemax30Wm2接收角度Angleofhalftransmissiondistancel2±45deg接收中心频率Fo37.9kHZ接收波长峰值P940ntn信号输出So低电平高电平输出电压VohVcc-0.5V底电平输出电压Vol0.20.4V高电平脉冲宽度BurltWave=600sTwh500600700US底电平脉冲宽度Twl500600700s可靠信赖性测试测试项目测试条件测试时间高温贮存Ta=80,C,Vcc=5.OVT=480hr.底温贮存Ta=-20,C,Vcc=5.OVT=480hr.高温高湿贮存Ta=40C,90%RH,Vcc=5.OVT=480hr.冷热冲击-20'C(30min)+80C(30min)100cycles焊锡加热Ta=260'C,Vcc=5.OV5sec.注意事项1 .以上为本公司(豪言若)产品的特性，其它非本司的产品并不在此范畴内.2 .以上产品特性参数仅供客户选用本司产品时作为参考，如有需要请在本司的销售或工程人员的指引下选用。3 .本司的承诺是：只销售阁下合适匹配之产品.
