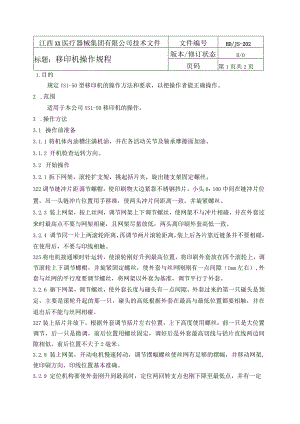

移印机操作规程.docx

江西XX医疗器械集团有限公司技术文件文件编号HD/JS-202标题：移印机操作规程版本/修订状态B/0页码第1页共2页1.目的规定YS1-50型移印机的操作方法和要求，以便操作者能正确操作。2 .范围适用于本公司YS1-50移印机的操作。3 .操作方法3.1 操作前准备3.1.1 将机体内油槽注满机油，并在各活动关节及轴承摩擦面加油。3.1.2 开机检查运转方向。3.2 开始操作3.2.1 拆下网架，滚轮扩支架，挑起括片夹，旋出链支架固定螺丝。322调节链冲片距调节螺帽，使印刷物大边紧靠不锈钢挡片，小头6：100中间在链冲片位置，吊一头链冲片位置用手移准，使两头冲片间距离一致，并旋紧螺丝。3.2.3 装上网架，按上丝网，调节网架上下调节螺丝，使网架不与冲片相碰，并在外套过来时最高点不要与网架相碰，且网架尽量放低，两头离印刷外套高低一致。3.2.4 调节同一片上两滚轮距离，再调节两片滚轮距离，装上后各片靠近链条并不要相碰，在使用后，不要与印线相触。325将电机接通顺时针运转，使滚轮刚好升到最高位置，将印刷外套放在四个滚轮上，调节滚轮上下调节螺帽，并旋紧固定螺丝，使外套与丝网刚刚有一点间隙（Imm左右）,外套与丝网的平行度要调节螺丝，将网架以外套为基准，调节平行于外套。3.2.6 御下网架，调节螺丝，使外套长度与碰头有一点间隙，外套过来的第一只碰头是预定，主要是滚轮升起的那一只，碰头的高低根据外套在最高与最低位置都要相触，并在退出后不能与丝网相碰。327装上括片并放下，根据外套调节括片左右位置，上下高度使用螺丝，前一只是大位置调节，后一只是微调，前后位置用螺丝固定，调好后是外套最高切线与括片直线两边间隙相似，前后位置不大于2毫米。3.2.8 装上网架，开动电机慢速转动，调节摆幅螺丝使丝网有足够的摆幅，并移动网架,使印刷方向、印线位置基本准确。3.2.9 定位机构要使外套刚升到最高时，定位两回转支点也刚下降至最低点，并有一定江西XX医疗器械集团有限公司技术文件文件编号HD/JS-202标题：移印机操作规程版本/修订状态B/0页码第2页共2页少量间隙，开始横向运转时，定位点即开始上升，不能在最低点有停留时间。3210调试好后，放上油墨，用香焦水或稀释剂在丝网下擦净，再用干净的无纤维屑的布擦一下，开动机器，电机慢速试车，如丝网位置不正确，重新调整。4注意事项4.1 生产时尽量使外套不要空放，否则会造成丝网板损坏。4.2 当印刷出现不正常时，应及时通知机修工。5维护与保养5.1每班应给各活动部位加机油一次。4.5每年检修一次。
