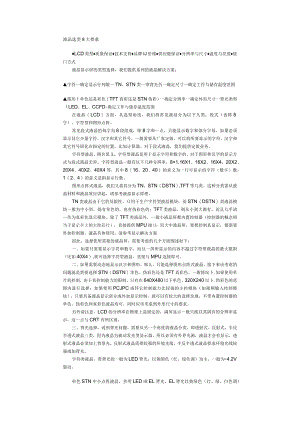

液晶选型8大要素.docx

液晶选型8大要素LCD类型质量保证技术支持品牌IJ价格供应链保证分辨率与尺寸温度与亮度接口方式液晶显示屏的类型选择，我们提供系列的液晶解决方案：字符一确定显示行列数一TN、STN类一带背光否一确定尺寸一确定工作与储存温度范围图形T单色还是彩色（TFT真彩还是STN伪彩）一确定分辨率一确定外形尺寸一背光类型（LED、EL、CCFD-确定工作与储存温度范围在液晶（LCD）方面，从选型角度，我们将常见液晶分为以下几类：段式（也称8字）、字符型和图形点阵。常见段式液晶的每字为8段组成，即8字和一点，只能显示数字和部分字母，如果必须显示其它少量字符、汉字和其它符号，一般需要从厂家定做，可以将所要显示的字符、汉字和其它符号固化在指定的位置，比如计算器。对于段式液晶，我们提供定做业务。字符型液晶，顾名思义，字符型液晶是用于显示字符和数字的，对于图形和汉字的显示方式与段式液晶无异。字符型液晶一般有以下几种分辨率，8×1,16X1、16X2、16X4、20X2、20X4、40X2、40X4等，其中8（16、20、40）的意义为一行可显示的字符（数字）数，1（2、4）的意义是指显示行数。图形点阵式液晶，我们又将其分为TN、STN（DSTN）,TFT等几类。这种分类需从液晶材料和液晶效应讲起，请参考液晶显示原理。TN类液晶由于它的局限性，只用于生产字符型液晶模块：而STN（DSTN）类液晶模块一般为中小型，既有单色的，也有伪彩色的；TFT类液晶，则从小到大都有，而且几乎清一色为真彩色显示模块。除了TFT类液晶外，一般小液晶屏都内置控制器（控制器的概念相当于显示卡上的主控芯片），直接提供MPU接口；而大中液晶屏，要想控制其显示，都需要外加控制器。液晶具体使用，清参考显示解决方案因此，选择您所需要的液晶屏，需要考虑的几个方面细述如下：一、如果只需要显示字符和数字，而且一屏所显示的内容不超过字符型液晶的最大限制（比如40X4）,就可选择字符型液晶，直接与MPU连接即可。二、如果需要动态地显示汉字和图形，那么，只能选择图形点阵式液晶，接下来该考虑的问题就是需要选择STN（DSTN）单色、伪彩色还是TFT真彩色。一般情况卜,如果使用单片机控制，由于其控制能力的限制，只有在640X480以下单色、320X240以卜.伪彩色的范围内进行选择；如果使用PCJPC或其它控制能力比较强的主控模块（如视频输入控制模块），只要具备液晶显示部分或外加显示控制，就可以有较大的选择余地，不带内置控制器的单色、伪彩色和真彩色液晶均可。同时应该考虑到外形尺寸的要求。另外请注意，LCD的分辨率在物理上是固定的，满屏显示一般只能以其固有的分辨率显示，这一点与CRT有所区别。三、背光选择，说到背光问题，需要从另一个角度将液晶分类，即透射式、反射式、半反半透式液晶三类，因为液晶为被动发光型显示器，所以必须有外界光源，液晶才会有显示，透射式液晶必须加上背景光，反射式液晶需要较强的环境光线，半反半透式液晶要求环境光线较强或加背光。字符类液晶，带背光的一般为LED背光，以黄颜色（红、绿色调）为主。一般为+4.2V驱动。单色STN中小点阵液晶，多用LED或EL背光，EL背光以黄绿色（红、绿、白色调）常见。一般用400-800Hz.70-100V的交流驱动，常用驱动需要约IW的功率。中大点阵STN液晶和TFT类液晶，多为冷阴极背光灯管（CCFL/CCFT）,背光颜色为白色（红、绿、蓝色调）。一般用25k100kHz,300V以上的交流驱动。请参考直流变交流、低压变高压的逆变器四、温度范围，很多字符型液晶以及小图形点阵液晶有常温型和宽温型的，而大图形点阵的液晶宽温型的在大陆市场上比较少见，常温一般指工作温度050,宽温到-20-70*C（个别的可到零卜TOC,如LQ5AW136TFT视频接口）；另外在湿度方面也有一定的要求。五、亮度问题，亮度单位为Cdm2或叫Nit（尼特），大部分TN、STN（DSTN）液晶的亮度不超过IoOCd/m2,但是目前比较常用的56英寸的伪彩色STN屏的亮度都在130cdm2左右，京瓷有一种5.7"的1口亮度达20（k:1/（¥|2,而TFT类液晶的亮度则150cdm2以上常见，我公司还可提供部分超高亮度的液晶，亮度可达IooOCdm2,甚至1600cdm20六、配件方面，由于液晶的规格、接口没有国际标准，所以不同厂家、不同种类的液晶的信号接口往往不一致，所以选择液晶时，注意购买相关配件（包括信号连接器件、逆变器等）
