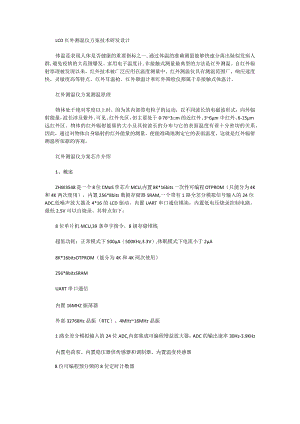

LCD红外测温仪方案技术研发设计.docx

LCD红外测温仪方案技术研发设计体温是表现人体是否健康的重要指标之一,通过体温的准确测量能够快速分离出疑似发病人群,避免疫情的大范围爆发。家用电子温度计,非接触式测量最典型的方法是红外测温。自红外辐射原理被发现以来，红外技术被广泛应用在温度测量中。红外测温仪具有测温范围广，响应速度快，灵敏度高等特点。红外耳温枪、红外额温计和红外筛检仪都属于非接触式体温计。红外测温仪方案测温原理物体处于绝对零度以上时，因为其内部带电粒子的运动，以不同波长的电磁波形式，向外辐射能量，波长涉及紫外、可见、红外光区，但主要处于0763m的近红外、36m中红外、6-15m远红外区。物体的红外辐射能量的大小及其按波长的分布与它的表面温度有着十分密切的关系。因此，通过对物体自身辐射的红外能量的测量，便能准确地测定它的表面温度，这就是红外辐射测温所依据的客观。红外测温仪方案芯片介绍1、概述ZHW3548是一个8位CMoS单芯片MCU,内置8K*16bits一次性可编程OTPROM（只能分为4K和4K两次使用），内置256*8bits数据存储器SRAM,一个带有1路全差分模拟信号输入的24位ADC,低噪声放大器及4*16的LCD驱动，内置UART串口通信模块，内置低电压烧录控制电路，最低2.5V可以自烧录。其特点如下：8位单片机MCU,39条单字指令，8级存储堆栈超低功耗：正常模式下500A（500KHz,3.3V）,休眠模式下电流小于2A8K*16bitsOTPROM（能分为4K和4K两次使用）256*8bitsSRAMUART串口通信内置16MHZ振荡器外部32768Hz晶振（RTC）、4MHz16MHz晶振1路全差分模拟输入的24位ADC,内部集成可编程增益放大器，ADC的输出速率30Hz-3.9KHz内置电荷泵、内置稳压器供传感器和调制器、内置温度传感器8位可编程预分频的8位定时计数器看门狗定时器WDT14位双向I/O口，1路蜂鸣器输出，可选择PT27或PT23输出，默认PT27口输出4*16的LCD驱动上电复位、低电压复位，低电压检测2个外部中断内置低电压烧录控制电路，最低2.5V可以自烧录封装形式：LQFP48
