804-5G多载波部署.docx

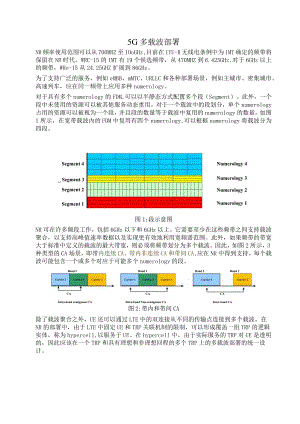

5G多载波部署NR频率使用范围可以从700MHZ至IOoGHz,目前在ITU-R无线电条例中为IMT确定的频带将保留在NR时代。WRC-15的IMT有19个候选频带，从470MHZ到6.425GHz,对于6GHz以上的频带，WRe-15从24.25GHZ扩展到86GHz。为了支持广泛的服务，例如eMBB、mMTC、URLLC和各种部署场景，例如主城市、密集城市、高速列车，应在同一频带上应用多种numerology。对于具有多个numerology的FDM,可以以半静态方式配置多个段（Segment）。此外，一个段中未使用的资源可以被其他服务动态重用。对于一个载波中的段划分，单个numerology占用的资源可以被视为一个段，并且段的数量等于载波中复用的numerology的数量。如图1所示，在宽带载波内的FDM中复用有四个numerology,可以根据numerology将载波分为四段。Segment 4_ Segment 3Segment 2Segment 1Numerology 4Numerology 3Numerology 2Numerology 1图1:段示意图NR可在许多频段工作，包括6GHz以下和6GHz以上。它需要至少在这些频带之间支持载波聚合，以支持高峰值速率数据以及实现更有效地利用宽频谱范围。此外，如果频带的带宽大于标准中定义的载波的最大带宽，则必须将频带划分为多个载波。因此，如图2所示，3种类型的CA场景，即带内连续CA、带内非连续CA和带间CA,应在NR中得到支持。每个载波可能包含一个或多个对应于可能多个numerology的段。Band IBand 1Band IBand 2CACACAIntra-band contiguous CAIntra-band Non-contiguous CAInter-band CA图2:带内和带间CA除了载波聚合之外，UE还可以通过LTE中的双连接从不同的传输点连接到多个载波。在NR的部署中，由于LTE中固定UE和TRP关联机制的限制，可以形成覆盖一组TRP的逻辑实体，称为hypercell,以服务于UE。在hypercell中，由于实际服务的TRP对UE是透明的，因此应该在一个TRP和具有理想和非理想回程的多个TRP上的多载波部署的统一设计。Regional Controller为了实现用于TRP内TRP间CA的统一设计，应考虑以下因素。 载波数量和载波类型在LTERelTo中，最多可以聚合5个载波。在LTERelT3中，聚合载波的最大数目增加到320由于NR可以使用更多的频带，因此应讨论是否支持超过32个聚合载波。在LTERelT3中，提出了CA中的CelIgrOUP的概念，其中最多定义了两个小区组。在每个小区组中，PUCCH只能携带在一个载波上，即PCen或PSCe11,不能被去激活。在NR中，TRP对hypercell中的UE是透明的，并且当UE在TRP之间移动时不会发生切换，因此应该考虑承载PUCCH的载波。 跨载波调度与联合UCl反馈由于与高频相比，低频不易受到路径损耗和阻塞的影响，因此可以考虑通过CA提供可靠控制信息的低频辅助高频。此外，由于UE能力的限制，支持的UL载波的数量通常小于DL载波的数量。因此，NR中应支持跨载波调度和联合UCl反馈，例如HARQ反馈。与LTE不同，NR中的不同载波可使用多个numerology。例如，2GHz以下一个载波的时隙长度可能为0.5ms,28GHZ下另一个载波的时隙长度可能为0.125ms。因此，当使用多个numerology时，跨载波调度和联合UCl反馈会比较复杂，需要统一。 快速载波接入，实现高效CA部署和有限的UE能力在NR中，UE可能支持32个以上的载波，因此需要解决如何有效地使用CA。显然，要求UE始终监控所有聚合载波（例如，类似于LTE激活的载波）在UE功耗、监控复杂性等方面是无效的。另一方面，停用一些聚合载波直到数据到达也是无效的，除非激活流程可以足够快地执行。因此，CA场景应考虑基于物理层指示和程序的快速载波接入。换句话说，UE通常仅监视聚合载波的子集，但它在接收到指示后立即快速接入由快速物理层指示，然后监视载波。通过该机制，具有有限DL聚合能力的UE可以随着时间的推移有效地利用网络上可用的全部带宽。同样，该机制也可以应用于UL中，使得具有有限ULYA能力的UE可以随时间在网络的整个带宽上传输。
