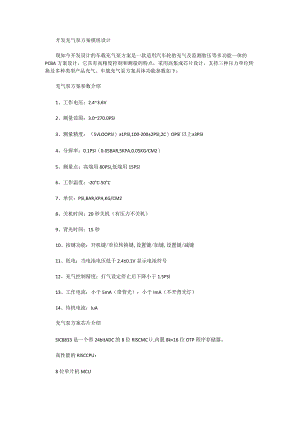

开发充气泵方案模组设计.docx

开发充气泵方案模组设计现如今开发设计的车载充气泵方案是一款适用汽车轮胎充气及监测胎压等多功能一体的PCBA方案设计，它具有高精度控制和测量的特点，采用高集成芯片设计，支持三种压力单位转换及多种类型产品充气。车载充气泵方案具体功能参数如下：充气泵方案参数介绍1、工作电压：2.43.6V2、测量范围：3.0270.0PSI3、测量精度：（5LOOPSI）±1PSI,100-200±2PSI,2C）OPSl以上±3PSI4、分辨率：0.1PSI（0.05BAR,5KPA,0.05KGCM2）5、测量点：高端用80PSI,低端用15PSl6、工作温度：-20°C-50°C7、单位：PSI,BAR,KPA,KG/CM28、关机时间：20秒关机（有压力不关机）9、背光时间：15秒10、按键功能：开机键/单位转换键,设置键/加键,设置键/减键11、低电：当电池电压低于2.4±0.1V显示电池符号12、充气控制精度：打气设定停止后下降小于1.5PSl13、工作电流：小于5mA（带背光）；小于ImA（不开背光灯）14、待机电流：IuA充气泵方案芯片介绍SIC8833是一个带24bitADC的8位RISCMC,内置8k×16位OTP程序存储器。高性能的RISCCPU：8位单片机MCU内置8kX16位程序存储器OTP488字节数据存储器(SRAM)只有43字指令8级存储堆栈指令周期五档可选2MHzlMHz500KHz250KHZ125KHz,默认为SOOkHzo模拟特性：24位分辨率内置1/2/4/8/16/32/64/128/256倍PGA内带电荷泵内带稳压器供传感器和调制器外设特性：24位双向I/O口1路蜂鸣器，可选择PT2.7或PT2.3输出6个内部中断(ADC、UARTTIMERO>TIMER2,RTC,LVD),2个外部中断5个具有唤醒功能的输入口4×16LCD,7×8LED(恒流驱动)内置温度传感器低电压检测(LVD)引脚1路UART内置比较器
