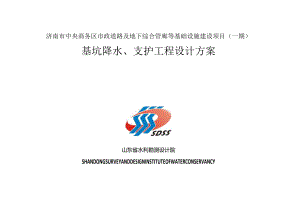

济南市中央商务区市政道路及地下综合管廊等基础设施建设项目（一期）基坑降水、支护工程设计方案山东省水利勘测设计院SHANDONGSURVEYANDDESIGNINSTITUTEOFWATERCONSERVANCY二。一六年七月2工程三3场边环.4 ««««««««««««««««««««4.1 场区地形地貌4.2 场区水文地侦条件14.3 场区地层结构15 设计数25.1 设计软件25.2 岩土参数25.3 支护使用年限25.4 基坑顶部附加荷载25.5 基坑安全等级36.1 支护结构设计36.2 主要结构材料36.3 地下水控制设计方案36.4 坡顶硬化及排水37.1 一般要求37.2 土打（锚杆）施工要求37.3 支护桩施工要求7.4 槽的腰粱施工要求7.5 预应力锚索施工要求7.6 喷射混凝上施工要求7.7 法坑降水施工要求7.8 土方开挖施工要求7.9 排水系统59 虹与检潴.“.510 tt¾llftl求皿意演案511 MXB.“.7济南市中央商务区市政道路及地下综合管廊等基础设施建设项目（一期）基坑降水、支护工程设计方案批准人：核定:审查:设计:山东省水利勘测设计院二。一六年七月4场区地质条件4.1 场区地形地貌拟建场地第四系地貌单元属山前冲洪积平原上部。地形总体上东南高西北低，局部有起伏。拟建道路沿线为拆迁场地、果园、厂区等，局部为弃土堆。勘察期间测得钻孔孔口地面绝对标高为62.7992.03米，个别钻孔位于弃土堆之上，孔口绝对标高为93.2296.46米。4.2 场区水文地质条件根据勘察期间钻孔内地下水位测量及调查场地及周边地下水资料，拟建道路沿线地下水类型为第四系孔隙水及灰岩岩溶裂隙水。工业南路附近第四系下部为相对隔水的辉长岩，地下水类型为孔隙潜水及风化基岩裂隙水，含水层主要为第四系碎石土、辉长岩风化带，主要由大气降水和地下渗流补给，勘察期间在102“、139"、180”钻孔内测得地下水静止水位埋深7.509.70米，相应标高53.9959.11米。场地季节性水位变化幅度约2.03.0米。上述钻孔以南的区域第四系下部为灰岩，地下水类型为灰岩岩溶裂隙水，由于水位埋藏较深，勘探深度范围内均未观测到地下水位。雨季可能在灰岩表面及碎石层中形成暂时性流水，若雨季施工应采取控制地下水的有效措施。4.3 场区地层结构主要可分为8层，自上而下分述如下：填土(QJml).以杂填土为主,局部分布素填土、碎石素填土。杂填土：杂色，松散稍密，主要成分为碎石、砖块、灰渣、混凝土块等。I素填.匕褐黄色、黄褐色，可硬塑，稍密，稍湿，以粘性土为主，含少量砖屑、煤屑、碎石、植物根等。2碎石素填土：杂色，稍密，碎石原岩成分为石灰岩，次棱角状亚圆形，粒径310厘米，含量3070%,局部为块石，充填粘性土。层厚0.1017.50米，层底标高60.2991.03米。(2)黄.上、碎石(Q科：该层以黄土为主，碎石主要呈透镜体状分布。黄土：褐黄色，可硬塑，含氧化铁、少量白色钙质条纹，具虫孔。该层分布普遍，其中在195.钻孔附近被污染，呈灰绿色。设计总说明1设计依据1、济南中央商务区市政道路基础设施项目（三纵三横）岩土工程勘察报告2、CBD地下环路结构施工图、济南CBD综合管廊图纸及总平图3、地形图（借阅资料）4、建筑基坑支护技术规程（JGJ120-2012）5、建筑地基基础设计规范GB5OOO7-2O11；6、建筑边坡工程技术规范GB50330-20137、岩土锚杆与喷射混凝土支护工程技术规范GB50086-20158、岩土工程勘察规范GB50021-2001（2009版）；9、建筑地基处理技术规范JGJ79-2012；10、建筑基坑工程监测技术规范GB50497-2009；H、建筑桩基技术规范JGJ94-2008；12、泡凝土结构设计规范GB5OOIO-2O1O；13、建筑与市政降水工程技术规范JGJ"111-98；14、山东省边坡工程与基坑工程管理规定，鲁建发200627号：2工程概况拟建新源大街、茂岭二号路、茂岭三号路道路红线宽40米，为城市次干路：横三路、横十路、纵八路道路红线宽30米，属支路：道路附属雨水、污水管底埋深不超过5米，采用明挖法施工。拟建综合管廊宽10米，高3.2米，基底埋深约7米，采用明挖法施工。拟建地下道路宽14米，高6米，基底埋深约14米，采用明挖法施工。本次基坑设计主要为二标段地下环路基坑及综合管廊基坑，起哄地下环路基坑长约1759米、综合管廊基坑长约2090米。3场地周边环境本工程地下环路、综合管廊基坑，除茂岭3号路规划1号路南段东侧有双孔电力箱涵外，其他地段基坑周边无建筑物及构筑物，基坑周边空旷有放坡条件。岩以及全风化中风化泥灰岩，溶蚀裂隙、孔洞较发育。较完整中风化石灰岩：青灰色，局部灰黄色，隐品质结构，中厚层状构造，该层普遍分布。5设计参数5.1 设计软件北京理正深基坑支护设计软件FSPW7.0版5.2 岩土弁数根据工程地质勘察报告，结合工程经验，基坑支护工程选用的岩土参数见下表。基坑支护工程选用的岩土叁数表星号地层名称yCk<kPa).（度）(1)素填土19.315.012.0I杂填土18.55.015.02碎石素填土19.55.020.0(2)黄土18.629.721.8碎石20.05.030.0(3)酶质粘土18.633.922.0I粘土18.641.923.42碎石20.05.030.05.3 支护使用年限基坑支护为临时性工程，本工程设计使用时间为8个月。5.4 基坑顶部附加荷载按各支护单元周边环境考虑，详见各单元计算书取值。I碎石：杂色，稍中密，母岩成分为灰岩，呈次棱角状亚圆形，粒径110厘米,含量5580%,混褐黄色粘性土。层厚O.5O8.5O米，层底深度1.1OI6.OO米，层底标高55.19-87.09米。粉质粘土、粘土、碎石、胶结砾岩（QNf）：该层上部主要为粉质粘土、粘土，下部主要为碎石，局部为胶结砾岩。粉质粘土：浅棕黄棕黄色，可硬塑，含铁锌氧化物及少量碎石。粉质粘土主要分布在该层的上部。I粘土：棕黄色，可硬塑，含铁钵氧化物及其结核。2碎石；杂色，稍中密，母岩成分为灰岩，呈次棱角状亚圆形，粒径112厘米,含量约5085%,混棕黄色粘性土，偶有胶结。碎石普遍存在，主要分布在该层的底部。3胶结砾岩：杂色，泥钙质胶结，岩心多呈块状，粒径310厘米，部分呈短柱状、柱状，柱长220厘米，采取率2065%。层厚0.4076.50米，层底深度1.7023.00米，层底标高49.7081.03米。辉长岩残积土（QIel）：黄绿色，原岩剧烈风化呈土状，具塑性。该层仅在工业南路附近的102#、139#钻孔内揭示。层厚0.50090米，层底深度10.5016.50米，层底标高49.2052.29米。全风化辉长岩（v53）：黄绿色、灰绿色，密实，湿，原岩剧烈风化呈中粗砂状，含零星母岩硬块。该层仅在工业南路附近的102#、139#钻孔内揭示。层厚1.509.00米，层底深度18.0019.50米，层底标高43.2947.70米。强风化辉长岩（v53）：黄绿色、灰绿色，密实，湿，原岩强烈风化呈碎块状，粒径29厘米，局部呈短柱状、柱状，柱长527厘米，采取率约3037%.该层在工业南路附近的102,139钻孔内有揭示，在南部灰岩区，以岩枝或岩脉的形式侵入灰岩中，37#钻孔中有揭示。层厚0.704.50米，层底深度20.0026.50米，层底标高36.2951.11米。中风化辉长岩（vN）：灰绿色，坚硬，致密，细中粒状结构，块状构造。该层在工业南路附近的102139*钻孔内有揭示，在南部灰岩区，以岩枝或岩脉的形式侵入灰岩中，92/、93"、95"、96"、159”钻孔中有揭示。层厚9604.50米,层底深度17.8032.50米,层底标高46.1768.54米。石灰岩、泥灰岩（OE）：该层包括较完整中风化石灰岩、破碎较破碎中风化石灰水井内排出基坑。6.4 坡顶硬化及排水坡顶应全部硬化，坡顶1.27.5m外设置挡水墙，基坑周围地面应向远离基坑方向形成排水坡势，在具备条件的情况下设置排水沟，基坑周围排水应畅通，严禁地表水渗入基坑周边土体和冲刷坡体。7施工要求、施工工艺7.1 一般要求I、支护施工前，应仔细查明场地范围内地下管线情况，并会同建设单位、监理单位和管线权属部门共同研究、处理，以确保各项管线的安全使用。2、施工过程必须做好坡顶及地面截水、边坡体有只针对性的排水和坑内土方开挖时的排水措施，并应考虑雨季施工的应急措施。3、基坑开挖边缘2m范围内无堆载，2m以外至一倍基坑开挖深度范围内边坡堆载不能大于设计值。4、相邻各支护单元之间以深度进行自然过渡支护。7.2 锚管施工要求】、锚管施工顺序：夯管一杆体加工一杆体安放管内注浆一焊接加强筋：钻孔一杆体加工一杆体安放一土钉孔注浆一焊接加强筋；3、锚管（±钉）倾角10°。4、注浆采用纯水泥浆，水泥用32.5级水泥，水灰比0.5,土钉注浆压力045Mpa.7.3 微型钢管桩施工要求1、采用风动潜孔钻机进行岩层中钢管桩的钻孔施工，成孔后应利用高压风将孔内岩粉吹出；2、钢管桩选用纯水泥浆灌注，注浆水灰比0.5,强度不低于3.0MPa;3、桩位允许偏差100mm,桩身垂直度允许偏差1%。4、钢管桩施工完毕强度达到设计值75%后方可进行土方开挖，边坡土方须分层、分段开挖，开挖必须配合锚索及喷射混凝土面层施工，开挖一层，锚索施工一层，预应力锚索施5.5基坑安全等级本工程基坑安全等级小于10.0m基坑按三级考虑、大于IOm基坑按二级考虑。6基坑方案设计6.1 支护结构设计本工程根据基坑周边环境条件、地层物理力学性质及开挖深度，分别进行设计计算。茂岭3号路规划1号路南综合管廊东侧边坡：采用微型钢管桩拉锚支护。新源大街地下环路及综合管廊K0+389K0+510段：锚管上钉墙支护其他部位：采用二级天然放坡、挂网喷护。分别见各支护单元支护设计剖面图。6.2 主要结构材料钢筋一力：HPB3(X)屈服强度标准值fyk=300Nmm2:E：HRB400屈服强度标准值fyk=4Nmm2;预应力锚索采用sl52钢绞线强度标准值1860Mpa钢板及槽钢一一钢板采用Q235A钢，厚16mm：槽钢采用Q235A钢，16a喷射碎面层一一细石喷射混凝土,设计强度C20。6.3 地下水控制设计方案根据提供的岩土工程勘察报
