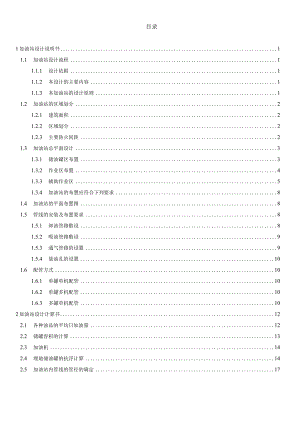

目录1加油站设计说明书11.1 加油站设计流程11.1.1 设计依据11.1.2 本设计的主要内容11.1.3 本加油站的设计原则11.2 加油站的区域划分21.2.1 建筑面积21.2.2 区域划分21.2.3 主要防火间距21.3 加油站总平面设计31.3.1 储油罐区布置31.3.2 作业区布置41.3.3 辅助作业区51.3.4 加油站的布置应符合下列要求81.4 加油站的平面布置图81.5 管线的安装及布置要求81.5.1 卸油管路敷设81.5.2 吸油管路敷设91.5.3 通气管路的设置91.5.4 量油孔的设置101.6 配管方式101.6.1 单罐单机配管101.6.2 单罐多机配管101.6.3 多罐单机配管102加油站设计计算书122.1 各种油品的平均日加油量122.2 储罐容积的计算132.3 加油机142.4 埋地储油罐的抗浮计算142.5 加油站内管线的管径的确定172.6 校核设计17附录：总平面布置图、加油站的流程图、油罐区的安装图、加油岛的安装图各一张。18设计说明书和计算书档案号汽车加油站的设计共18页日期2013.01.05阶段1加油站设计说明书1.1 加油站设计流程1.1.1 Ll设计依据汽车加油加气站设计与施工规范(GB50156-2002)和石油库设计规范(GBJl74-84)及条文说明，结合对加油站的实际情况，设计这套二级加油站工艺施工图。1.1.2 本设计的主要内容加油站平面布置加油站工艺流程加油站工艺布置a.加油站管网布置b.加油岛平面、剖面布置埋地储油罐基础的做法a.埋地储油罐基础的做法b.埋地储油罐的抗浮计算加油站电气系统设置加油站主要设备的安全防护措施1.1.3 本加油站的设计原则符合规范及条文说明新建加油站必须符合中华人民共和国公司法和企业登记有关规定，按照当地加油站建设的发展规划，各项批准手续完备，并同时具备有经营资格的成品油批发企业签订的供油协议和规定的成品油供应渠道。加油站的设计应合理、先进、美观、经济、安全加油站各区域设施的布局和构造应考虑其经济性与美观性。另外，加油站的设计使供需符合汽车加油加气站设计与施工规范以及国家有关消防、安全、环保等规定，经营设施符合现有国家标准和计量检定规程的规定，采用密闭加油装置或油气回收装置，使用税控加油机并经质量技术监督部门鉴定合格。设计中要留有发展余地，为多元化经营做准备该加油站的设计适应能力按照实际要求，除满足现在的要求外，还应该考虑到以后加油站规模、趋势的发展情况，故加油站在总体布局时，应留有足够的发展余地。L2加油站的区域划分1.2.1建筑面积加油站规划展的面积为3000n2,实际设计的占地面积2730w3O1.2.2区域划分储油区：即储油罐区，主要设备为埋地卧式钢制油罐（2）作业区：加油罩棚、加油岛、加油车、控制室、消防间辅助作业区：业务楼、宣传栏等1.2.3主要防火间距参考建筑设计防火规范（GBJ16-872001年修订版）等现行国家标准，制定了油罐、加油机与站外建、构筑物的防火距离，为了加油站的安全，该二级加油站的油罐、加油机、站房、密闭卸油点与周围建筑物、构筑物、交通线等的安全距离不应小于表1-1、表1-2规定。表1-1加油站到建筑物的安全距离主要项目安全距离明火或散发火花的地点25国要公共量E筑物50民用建筑物等耐火等级一、二级6三级12四级14主要道路5表1-2站内设施之间的防火间距表（m）设备名称汽、柴油罐密闭卸油点加油机站房消防泵其他建筑物配电室站区围墙埋地油罐通气管管口埋地汽柴油罐0.5-410553油罐通气管口一410753密闭卸油点-一一一一1006一加油机一-一一5686一站房44-5一*6一一消防泵1010106*一一-一其他建筑物5710866-变配电室5566一一-一一站区围墙33一一注：1.加油机与非实体墙的防火间距不应小于5m。2.表中表示无防火间距的要求，“*”表示该类设施不应合建。1.3加油站总平面设计1.3.1储油罐区布置储油罐区分为油罐组区和卸油区两部分。加油站属二级加油站，可设4个储油罐，容量都为30小,分别装90#车汽、93#车汽以及0#和10#与-10#柴油。柴油容积折算半计入总容积容量，储油罐区设计设计总容量为105o必要时经冲洗后储罐可相互备用。储油罐区是加油站的危险区域，为了安全起见，严禁将埋地油罐设计在建筑物内和地下室内。汽车加油加气站设计与施工规范中3.1.2条明确规定“加油站的汽油和柴油罐应埋地设置”。根据调查几起地下油罐着火的事故可以证明，地下储油罐一但着火，火势较小，容易扑灭，对周围的影响较小，比较安全。因此，该加油站采用直接埋设的地下卧式钢制油罐，覆土厚度0.6m。在总体布局上，将油罐集中布置，相邻两罐之间的距离确定为1.0m。罐区附近设消防砂池和消防栓以防火灾，同时考虑到卸油和加油有可能同时进行，所以进出油罐及总布置在加油站靠近出口的一侧后方，这样也可以避免写有作业的油罐车堵塞了进站加油的车辆，一旦在卸油过程中发生意外，油罐车也可以迅速撤离危险区域。为了防止油气溢出污染环境和引起火灾，该加油站采用了密闭卸油油气回收系统，罐车的出油、进油气正好与油罐的进油、出油气量平衡，完全可以避免油罐的大呼吸损耗和溢出油气引起的危险。1.3.2作业区布置控制室控制室是整个加油站的大脑，是加油站工作人员进行操作控制的场所。该加油站控制室的中央控制系统与电脑加油机联网，在控制室可进行容量、重量、金额三种方式的预置。定量加油可通过控制室微机进行计算，掌握站内油品存量，进行全额累计，计算当天营业额，进行有效的财务管理。同时采用电脑自动液位计量，减少工作人员的工作量，增加计量的准确性。控制室面向加油车道，面积为24m3,两侧为消防间，用于贮藏加油岛的消防工具，面积都为IOm3,均单独设门，并向外开启，便于在站房发生火灾事故时能够及时拿取消防器材进行补救。加油罩棚加油罩棚不仅可以避免操作人员和加油设备长期处于雨淋和日晒状态，而且成为很多加油站的特征性建筑物。故规定设有能覆盖加油岛及部分加油场地的罩棚。对于罩棚高度，主要是考虑能顺利通过各种加油的机动车辆。除少数大型集装箱车辆外，结合我国实际情况和国家现行的油罐标准规范要求，规定加油站罩棚有效高度不应小于4.5m。该加油罩棚采用金属框架结构，高度可取7m,长28m,宽18m,能有效的覆盖整个加油场地。加油岛加油岛系机动车辆加油的固定场所，是整个加油站的中心，主要为安装加油机和保护加油人员的人身安全，防止加油机与罩棚受到车辆的撞击，根据汽车加油加气站设计施工规范(GB50156-2002),加油岛高度至少应高出停车场的地坪0.15m0.2m,本设计中定为0.2m。另外，根据实际情况的需要，设计宽度1.5m,长度4m的长方形加油岛2座，宽度1.5m,长度6m的长方形加油岛2座。加油岛上的罩棚支柱距加油岛端部不应小于0.6m,这样便于通行，以及维修人员对加油机的维修方便，所以这里取1m。而当加油机同时对数台加油车同时加油时相互间不受影响，加油岛上每两台加油机之间的距离取1.5m0加油车道根据汽车加油加气站设计与施工规范(GB50156-2002)中单车道宽度不应小于3.5m,双车道宽度不应小于6.0m,本加油站在两座加油岛间设置了一条宽7m的加油双车道，两旁分别为一条宽4m的单车道。专用轿车的车道转弯半径为9m,考虑到加油站地区车辆型号复杂，大型车辆多的实际情况,道路转弯半径不小于15m。加油机加油机是对车辆加油的重要设备。该站采用11台正星科技有限公司制造的正星61D彩虹系列双枪加油机（61D4240F）,合计22支加油枪。根据规范，安装在室外的加油机的爆炸危险场所是在加油机中心以外4.5m的范围内，如果站房与加油机的距离不限，那样，站房必然处于爆炸危险场所之内。我们规定二者的距离为9m,既把站房设在爆炸危险场所之外，又考虑二者之间尚应留有停一辆汽车加油的位置，这样规定较为合理。L3.3辅助作业区业务楼业务楼是加油站的辅助作业区，位于作业区后方。是和作业区紧密相连的楼房。一楼设零售油品间（主要包括润滑油包装间、桶装库房间）、配电房、厨房、卫生间、杂物间；二楼设站长室、业务办公室、值班室、财务室、资料室、休息室等。配电间加油站的供电负荷等级可为三级，外接380/220V的低压电源，并在其间对电路进行初步配置。另外设置一台小型柴油机发动电机组保证不间断供电。业务办公室主要是用于加油站工作人员的日常办公，是整个加油站的管理中心。资料室主要用于保存加油站的有关资料，收集最新各地油料行情况。宣传栏宣传栏是加油站对外公布每日油品价格和安全知识宣传的地方，设置在业务楼面向大门的一侧。（3）围墙、大门及绿化带围墙及大门该加油站后方采用非燃烧体的实体围墙，高度2.2m,可以隔绝一般火种及禁止无关人员进入，以策安全。但加油站面向进、出口道路两侧，可建非实体围墙，例如铁栅栏围墙，也可以用花坛做界限，不宜采用彼制实体墙。这主要是为了进、出车辆视野开阔，便于操作人员对加油车辆的管理以及油气的扩散。加油站是车辆频繁出入的地方，其出口、入口应分开设置。绿化带绿化带是加油站优美环境的必要条件。在业务楼的楼顶设计为屋顶花园。绿化带可铺设高度不超过0.15m含水分多的四季常绿草皮。加油罩棚与主干公路之间的绿化带可种植观赏花卉植物，比如夹竹桃，既美观，又可以净化空气。消防设施加油站内应按规范配置消防器材：消防栓加油站内设4个消防栓，消防水及饮用水由城市自来水管网供给，分别在储油罐两侧与业务楼两侧各设置一个消防栓。灭火器材配置每座加油岛应配备1只8Kg手提式干粉灭火器，每台加油机应设置1只8Kg手提式干粉灭火器或6L手提式高效化学泡沫灭火器，储油罐区设置70Kg推车式干粉灭火机一台和100L推车式高效泡沫灭火器1台。加油罩棚左右侧设Bn?沙地2座及5把铁锹，另外还要准备5块灭火毯。（灭火器材均放在两个消防室内）。其他布置给水布置因城市给水管网的水质。水量已能满足加油的间断用水要求，利用城市给水管网作为水源是最经济的。加油站用水分为冲洗地面，清洗油罐的间断用水和少量的生产用水，生产，生活管道合建，可以节约建设投资，也便于维护管理。排水布置a.生活污水及雨水排放加油站业务楼室内污水通过水封井排除。考虑到某地区的雨季水流量大，故在紧挨有站出高口及正面处设排洪沟排水，以确保加油站设施设备的安全。加油站室内污水接到室外生活污水系统，在联接处设水封。水封是为了防止油气沉入下水道，形成爆炸性混合气体。水封井的水封高度为0.4叫水封井设置沉泥段。油罐区的雨水排水管应设封闭装置来防止油罐破裂和操作发生跑，冒油事故时油品外流，也是防止火灾蔓延的必要措施。加油站的场坪标高依据公路坡度走向，
