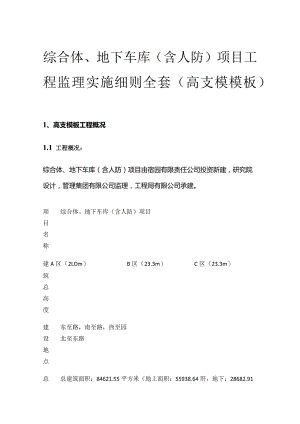

综合体、地下车库（含人防）项目工程监理实施细则全套（高支模模板）.docx

综合体、地下车库（含人防）项目工程监理实施细则全套（高支模模板）1、高支模板工程概况1.1 工程概况：综合体、地下车库（含人防）项目由宿园有限责任公司投资新建，研究院设计，管理集团有限公司监理，工程局有限公司承建。项综合体、地下车库（含人防）项目目名称建A区（2LOm）B区（23.3m）C区（23.3m）筑总高度建东至路，南至路，西至园设北至东路地点总总建筑面积：84621.55平方米（地上面积：55938.64肝，地下：28682.91建mj）地上三层，地下一层，属于多层公共建筑；筑 面 积工 程 规 模本工程项目包括：图书吧、电子竞技馆、美术展览中心、艺术交流中心、俱乐部、配套餐饮、电影院、综合大空间、管理用房、功能性附属用房等多层建筑，并配套建设给排水、消防、道路、景观绿化等附属工程，整体分为A、B、C三区以及地下车库、人防地下室。1.2 高大模板概况本项目超过一定规模的危险性较大的分部分项工程范围（需编制专项施工方案且组织专家论证）：a、施工总荷载（设计值）15kNnf及以上（指350mm及以上厚度的楼板）；b、集中线荷载（设计值）20kNm及以上（指梁截面面积0.45Irf及以上的梁）。梁宽梁宽梁高300400500600700集中线荷载（设计值）20kNm及以上-梁高15001150900750650示 意 图地 下 室 梁、 顶 板13高大模板工程概况序区轴参数号域线1地52标底面：-3.9m-4.9m下9轴高顶面：±0m-1.0m室交顶Ad三39m板轴局面28682.91n积梁450×1200500×900500×1200550×900600×80截0/面600×1150600×1300800×800800×900800×1000900×1300900×1700最8.4m大跨度板35Omm厚1.4 高大模板区域图人防区地下室顶板高支模区域图人防区地下室梁高支模区域图非人防区地下室梁高支模区域图1.5 高大模板区域构件表构构构计算及模同类构件截面尺寸mm件件件图纸选架（与计算选型同类型构件）名编截型构件高称号面截面尺度形寸（mm）状梁梁矩600×1153.9450×1200500×900500×1200550×9006001形0m×800梁矩800×1003.9600×1300800×800800×9002形0m梁矩900×1703.9900×13003形0m板板矩3503.9/1形m2.本工程高支模工程的特点、难点2.1 本工程高支模分部工程设计、施工特点、难点：本工程高大模板工程采用盘扣支撑系统，盘扣式脚手架与传统的脚手架相比有许多的优势，安全可靠、简捷高效，节约钢材，保障工程质量，节约劳动力，提高工作效率等特点；本工程因梁的种类较多，导致梁的支撑系统较为复杂，同构件表中梁1,立杆间距900×900mm,梁底布置一根立杆；同构件表中梁2,立杆间距900×900mm,梁底布置两根立杆；同构件表中梁3,垂直梁底方向立杆间距450×450mm,梁底布置一根立杆；给施工带来很多不便。2.1.1 模板支撑体系设计楼层框架柱、梁及顶板模板的支撑限位，主要通过搭设钢管满堂排架体系受力；排架形式：采用承插式钢管483.2mm（按照483.2mm取值计算）,立杆采用扣件连接组成排架支撑体系；支撑立杆下垫915×1830×15mm木模，木模下为混凝土楼面，立杆离地0.2m以内设置纵横向水平拉杆，水平纵横拉杆设置步距L5m,其中最上层兼做防木搁置钢管,搁置钢管需加一个扣件抗滑移。在梁底垂直于梁跨方向满布竖向剪刀撑，在竖向剪刀撑部位的顶部,扫地杆处及支架中部再加设一道水平剪刀撑；局部适当调整（只允许调小不允许调大）大梁底的横杆间距，以便于在大梁底另专设纵向剪刀撑,以增强整个支撑系统的刚度。为保证整个钢管排架支撑系统的稳定，其它未注构造做法，水平拉杆、斜撑、斜道等按规范要求。高支模支撑系统搭设过程中，纵横向的水平拉杆，在过楼层时拉杆要求周边顶撑在梁侧面，形成高支模的竖向限位；高支模外有外脚手当外脚手超出二步不具备连墙拉结时，高支排架与外脚手拉结，形成整体受力，当上层结构施工时，利用结构拉结点做好拉结，同时拆除高支模与外架临时增设的拉结。2.L2施工特点、难点L本工程高支模架体高宽比偏大。2、本工程梁截面较大，最大梁截面900l70Omm;3、本工程支撑高度较高，最高部位为3.9米。2.2本工程高支模分部工程监理质量控制的重点：高支撑模板系统应采用钢支撑作立柱，不得使用竹木作立柱，不得使用严重锈蚀、变形、断裂、脱焊、螺栓松动的钢支撑材料搭设支撑。高支撑模板系统的钢支撑的设计应符合现行国家标准钢结构设计规范GB50017-2020；建设工程高支撑模板系统施工前应由施工单位编制专项技术方案。技术方案必须经企业的技术和安全负责人审批、签字并加盖企业技术和安全部门的公章等。3、高支模工程监理工作依据3.1 经审查合格的设计文件。3.2 本工程施工合同、协议等资料。3.3 本工程监理规划。3.4 经批准的工程施工组织设计、专项施工方案。3.5 本工程适用的高支模工程相关现行法律法规、技术标准规范及图集。高支模工程相关现行法律法规、技术标准规范及图集一览表表3.1序号名称编号1建筑工程模板安全技术规范JGJ162-20192建筑施工扣件式钢管脚手架安全技术规范JGJ130-20113混凝土结构工程施工质量验收规范GB50240-20154建筑施工高处作业安全技术规范JGJ80-20165建设工程安全生产管理条例国务院第393号令6建筑工程施工质量验收统一标准GB50300-20133.6 其他依据：危险性较大的分部分项工程安全管理办法（建质202137号文）;建设工程高大模板支撑系统的施工监督管理导则（建质2009254号）；4项目监理部组织机构4.1项目监理部组织机构框图：L5高支模工程监理工作流程高支模施工方案及计算书、钢管、扣件报验，上岗证，技术交底施工单位报，监理审批或签认测量轴线、标高、截面放样施工单位轴线、标高验收监理工程师验收不合格结果合格支撑、模板的安装、校正及自检、交接检、专检施工单位验收模板系统监理工程师验收不合格结果合格签署验收意见监理工程师提出磴浇筑申请施工单位审查是否具备浇筑条件监理工程师硅浇筑施工单位5.1 高支模工程施工阶段监理程序：同合格5连击，点赞+收藏+分享+关注+评论，私聊可以要原文图5.1高支模工程施工阶段监理程序框图5.2 高支模施工专项方案审批监理程序：高支模的专项施工方案必须经施工单位技术和安全负责人审批签字并加盖企业技术和安全部门的公章才能报专家论证，经专家论证后，报监理审核通过后方可实施。5.3 高支模搭设阶段的监理工作程序:5.3. L施工单位应明确高支撑模板系统施工现场安全责任人，负责施工过程的安全管理工作。施工现场安全责任人应在高支模搭设、拆除和混凝土浇筑前向作业人员进行质量、安全、技术交底，并将书面交底记录交监理公司备案。5.32 高支撑模板系统施工应按经审批的技术方案进行，技术方案未经原审批部门同意，任何人不得修改变更。5.33 3.支模立柱基础必须坚固，按设计计算要求严格控制支架沉降量。支架的压缩变形值或弹性挠度，不得超过相应的结构计算跨度的VlOOOo立柱的支承面是泥土地面时，应采取排水措施，并应在平整、夯实后加设满足承载力要求的垫块支承立柱。5.34 支模分段或整体搭设安装完毕，经企业技术和安全负责人或其书面委托人主持分段或整体检查合格，报监理公司验收合格后方能进行钢筋安装。5.35 高支模系统施工现场应搭设工作梯，作业人员不得从支撑系统爬上爬下。5.36 支模搭设、拆除和混凝土浇筑期间，无关人员不得进入支模底下，并由安全员在现场监护。5.37 筑混凝土的施工监理工作程序：混凝土浇筑时，施工单位应派安全员专职观察模板及其支撑系统的变形情况，发现异常现象时应立即暂停施工，迅速疏散人员，待排除险情并经施工单位安全责任人检查，报监理部同意后方可复工；监理部应指派监理工程师对高支撑模板系统施工技术方案的实施和各安全措施的落实情况进行检查，发现问题应及时发出监理通知，通知施工单位限期整改；施工单位整改完毕后，将整改情况书面报送监理备案。5.38 基处理的监理工作程序：旁站监理土方回填情况，检查回填土的土质是否符合设计要求和相关规范的规定，夯实的机械和回填厚度、夯实遍数是否符合要求，确保回填土密实度达到设计要求。5.39 架拆除的监理工作程序：561、拆除应按一定的顺序进行，一般是后支的先拆，先支的后拆；先拆非承重部分，后拆承重部分，由上而下；先拆侧向支撑，后拆竖向支撑。拆除时不要用力过猛，拆下来的材料应整理好及时运走，做到工完场地清。562、模板的拆除对结构混凝土表面、弓虽度要求应符合混凝土结构工程施工规范GB50666-2011三4.5.2的规定。6高支模工程监理工作控制要点及目标值6.1 根据施工组织设计文件、施工合同及相关标准的要求，本高支模工程质量目标确定为：合格,确保无安全事故。本高支模工程的检验及主要验收内容如下：高支模工程检验及主要验收内容一览表表6.1序号检验项目主要验收内容1地基回填土的土质,密实度2支架工程支架的排距和行距,剪刀撑的间距数量3模板工程截面尺寸,标高,轴线位置4预压后验收检查整体的稳定性,刚度6.2 本高支模工程监理质量控制点。高支模工程监理质量控制点一览表表6.2序号项目控制点1施工单位资质要有相应的资质2高支模施工方案超出一定范围的必须有专家论证3地基处理要有足够的密实度和强度4支架搭设要有足够的刚度和稳定性5模板安装截面尺寸和轴线位置6支架预压7混凝土浇筑过程的监测浇筑方法和浇筑顺序8支架拆除强度符合相关要求6.3.1 专业监理工程师对高支模工程所用进场材料和设备检查内容有：钢管、扣件、模板、木防、对拉螺杆、槽钢、可调顶托、预应力筋和锚具等。6.3.2 材料的见证取样：高支模工程监理材料的见证取样一览表表6.3材规格质量标准检要料验求名方抽称法检数量模915×1830×15mm符合计算要求及混凝土模板用胶合板现随板GB/T17656-2018规范要求。场机量抽测取木40×90×3000mm材质及规格尺寸符合
