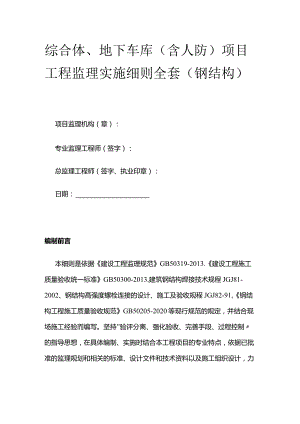

综合体、地下车库（含人防）项目工程监理实施细则全套.docx

综合体、地下车库（含人防）项目工程监理实施细则全套（钢结构）项目监理机构（章）：专业监理工程师（签字）：总监理工程师（签字、执业印章）：日期：编制前言本细则是依据建设工程监理规范GB50319-2013.建设工程施工质量验收统一标准GB50300-2013,建筑钢结构焊接技术规程JGJ81-2002、钢结构高强度螺栓连接的设计、施工及验收规程JGJ82-91,钢结构工程施工质量验收规范GB50205-2020等现行规范的规定，并结合现场施工经验而编写。坚持''验评分离、强化验收、完善手段、过程控制的指导思想，在具体编制、实施时结合本工程项目的专业特点，依据已批准的监理规划和相关的标准、设计文件和技术资料以及施工组织设计，力争做到详细具体，具有可操作性。特别注意规范规定的强制性条文,必须严格执行。为了保证今后本专业施工质量,提高监理工作水平，特编制此细则。钢结构安装及吊装监理实施细则一、工程概况及专业工程特点(一)工程概况1.1工程基本情况L工程名称：综合体、地下车库(含人防)项目2、建设单位：农园有限责任公司3、监理单位：项目管理集团有限公司4、设计单位：设计研究院5、勘察单位：检测设计有限公司6、施工单位：工程局有限公司7、建设地点：东至汉江路8、合同工期：共900天9、合同价格：38759.91万元10、建筑耐火等级：一级IL建筑设计使用年限：50年12、基础形式：桩基础13、结构形式：地下：框架结构÷地上：钢结构14、建筑高度：A区：21m,B、C区：23.3m15、抗震设防烈度：8度0.30g16、绿色星级等级：二星级17、人防工程建筑面积及等级：5671平方米，甲类、6级18、防水等级：屋面、地下室中的高低压配电房等设备用房和种植顶板防水等级均为一级，其余为二级19、容积率：0.4220、结构安全等级：一级21、总建筑面积：84621.55平方米（地上面积:55938.64m"地下：28682.91m?）地上三层，地下一层，属于多层公共建筑；22、本工程项目包括：图书吧、电子竞技馆、美术展览中心、艺术交流中心、宿豫俱乐部、配套餐饮、电影院、综合大空间、管理用房、功能性附属用房等多层建筑，并配套建设给排水、消防、道路、景观绿化等附属工程，整体分为A、B、C三区以及地下车库、人防地下室。1.2钢结构概况本工程钢结构主要由地下室钢结构、A区钢结构、B区钢结构、C区钢结构和二层架空平台组成。结构地下一层，地上三层，结构最高点为22.5mo地下室钢结构为框架-钢骨混凝土框架柱结构，A区钢结构、B区钢结构、C区钢结构和架空平台均为钢框架结构。上部多个单体为大跨度楼面、屋面,采用型钢柱、钢梁和钢筋桁架组合楼板。13地下室钢结构概况地下室为框架-钢骨混凝土框架柱结构，地下室结构标高-4.0m。钢结构主要由钢骨柱和钢骨梁组成。钢骨柱共424根，钢骨梁共579根。钢骨柱柱脚为十字型，往一层延伸过程中逐渐转换为箱型截面，其最大截面尺寸为十字工900X450X18X35,板厚为1030mm,材质为Q355Bo钢骨梁为H型，其最大截面尺寸为H880X200X12X20xH580X300X20X30,板厚为830mm,材质为Q355Bo（二）专业工程特点Ll构件截面钢骨柱截面表截面构件编号形式ZGGlZGG2ZGG3ZGG4ZGG5ZGG6ZGG7ZGG8ZGG9ZGGlOZGGllZGG12ZGG13ZGG14截面尺寸(HXBxtwxtf)材料备注600X300X12X20Q355B600X300X12X25Q355B600X300X12X30Q355B600X300X12X18Q355B700X350X12X25Q355B600X300X12X35Q355B700X350X12X20Q355B500X250X12X25Q355B700X350X12X28Q355B600X300X10X25Q355B650X325X12X25Q355B800X400X12X28Q355B900X450X18X35Q355B600X300X10X18Q355B材料截面构件编截面尺寸(HXBXtWXtf)形式号ZGG15十字工600X300X12X28Q355BZGG16十字工650X325X12X28Q355BZGG17十字工800X400X12X25Q355BZGG18十字工600X300X10X20Q355BZGG19十字工700X350X12X30+600X300X12X30Q355BZGG20十字工800X400X12X25+600X300X12X25Q355BZGG21十字工900X450X14X28+600X300X14X28Q355BZGG22十字工700X350X12X28+600X300X12X28Q355BZGG23十字工600X300X14X28+600X300X14X28Q355BZGG24H300X300X10X20Q355B钢骨梁截面表截面形式构件编号截面尺寸材料GGlH330X200X8X12Q355BGG2H430X250X8X10Q355BGG3H730X300X10X12Q355BGG4H330X330X12X22Q355BGG5H480X200X12X22Q355BGG6H430X300X10X20Q355BGG7H480X200X12X25Q355BGG8H330X300X12X16Q355BGG9H580X300X20X30Q355BGGlOH880X200X12X20Q355B1.2地上钢结构概况地上钢结构可分为A区钢结构、B区钢结构、C区钢结构和架空层钢结构，均为钢框架结构，钢结构主要由钢直柱、钢斜柱、钢梁和钢支撑组成，钢斜柱和钢支撑主要设置在结构外围。钢柱为箱型柱,钢梁为箱型和H型钢梁。箱型柱最大截面尺寸为口600X600X80X80.口900X900X35X35,板厚1630mm,材质为Q460GJCo箱型钢梁最大截面尺寸为口700X500X30X60.口1000X300X22X28,H型钢梁最大截面尺寸为H1200X300X22X28,板厚860mm,材质为Q355Bo屋面为坡屋面结构,坡度变化大,部分屋面变坡处为。结构平面布钢柱截面表截面形式构件编号截面尺寸(HXBXt)材料GZl600X600X22Q420GJCGZ2600X600X25Q420GJCGZ3600X600X30Q420GJCGZ4600X600X22Q420GJCGZ5700X700X25Q420GJCGZ6500X500X25Q420GJCGZ7500X500X35Q420GJCGZ8700X700X30Q420GJCGZ9300X500X30Q420GJCGZlO600X600X35Q420GJCGZll300X500X20Q420GJCGZ12600X700X30Q420GJCGZ13700X700X24Q420GJCGZ14300X300X16Q420GJCGZ15300X500X16Q420GJCGZ16600X600X28Q420GJCGZ17700X600X28Q420GJCGZ18800X800X28Q420GJCGZ19900X900X35Q420GJCGZ20700X700X28Q420GJCGZ21700X600X25Q420GJCGZ22700X700X35Q420GJCGZ23500X500X40Q420GJCGZ24600X600X40Q420GJCGZ25600X600X45Q420GJCGZ26800X800X40Q420GJCGZ27600X600X80Q420GJCGZ28600X600X70Q420GJCXGZl600X600X35Q420GJC×GZ2300X400X30Q420GJCXGZ3500X500X28Q420GJCXGZ4300X300X20Q420GJC×GZ5600X800X45Q420GJCXGZ6800X800X45Q420GJCXGZ7650X650X40Q420GJCXGZ8650X650X40Q420GJCXGZ9700X700X40Q420GJCXGZlO300X400X20Q420GJC截面形式构件编号截面尺寸(HXBXt)材料XGZll200X200X16Q420GJCXGZ12600X600X45Q420GJCXGZ13500X500X35Q420GJCXGZ14500X500X60Q420GJCXGZ15400X400X25Q420GJC钢梁截面表截面形式构件编号截面尺寸材料BLl700X500X30X30Q355BBL2600X400X14X30Q355BBL3600X500X14X30Q355BBL4600X550X14X30Q355BBL5700X300X16X28Q355BBL61000X300X22X28Q355BBL7650X400X14X30Q355BBL8450X300X20X25Q355BBL9700X300X16X20Q355BBLlO750X300X16X30Q355BBLll600X400X14X25Q355BBL12600X300X14X25Q355BBL13700X300X16X30Q355BBL14600X300X14X20Q355BBL15850X350X18X30Q355BBL16600X300X14X30Q355BBL17850X400X18X30Q355BBL18700X300X16X28Q355BBL19700X300X16X25Q355BBL20900X400X20X28Q355BBL21700X400X16X28Q355BBL22700X400X16X32Q355BBL23700X500X1
