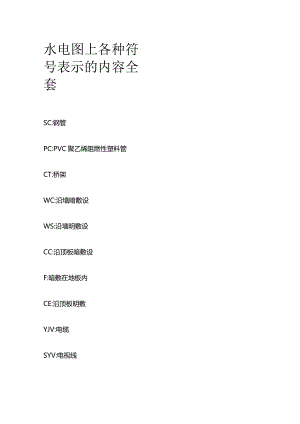

水电图上各种符号表示的内容全套SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地（黄绿相兼）PEN:接零（蓝色）3项线（火线）：A项（黄）B项（绿）C项（红）点击免费下载海量工程资料KV:（电压汗伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC用阻燃塑料管敷设DGL用电工钢管敷设VXG用塑制线槽敷设GXG用金属线槽敷设KRG用可挠型塑制管敷设线路明敷部位代号LM一沿屋架或屋架下弦敷设ZM沿柱敷设QM沿墙敷设PL沿天棚敷设线路暗敷部位代号LA暗设在梁内ZA一暗设在柱内QA一暗设在墙内PA暗设在屋面内或顶棚内DA暗设在地面或地板内PNA一暗设在不能进入的吊顶内照明灯具安装方式代号D吸顶式L一链吊式G管吊式B一壁装式R嵌入式BR一墙壁内安装配电线路的标注方法ab(cXd)ef其中：a-回路编号b导线型号C导线根数d-导线截面e-敷设方式及穿管管径f-敷设部位灯具吸顶安装标注方法其中：a-灯数b-型号或编号每盏照明灯具的灯泡个数d一灯泡容量，We-灯泡安装高度，mf-安装方式L-光源种类，白炽灯或荧光灯电气设计施工图中常用线路敷设方式SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管导线穿管表示SC焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽Re-镀锌钢管导线敷设方式的表示DB-直埋TC-电缆沟BC暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC暗敷在天棚顶内SCE-吊顶内敷设F地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷灯具安装方式的表示CS-链吊DS-管吊W墙壁安装C吸顶R-嵌入S-支架CL-柱上SR-沿钢线槽BE-沿屋架或跨屋架CLE-沿柱或跨柱SC-穿焊接钢管敷设MT-穿电线管敷设Pe-穿硬塑料管敷设FPC-穿阻燃半硬聚氯乙烯管敷设CT-电缆桥架敷设MR-金属线槽敷设PR-塑料线槽敷设M-用钢索敷设KPe-穿聚氯乙烯塑料波纹电线管敷设CP-穿金属软管敷设DB-直接埋设TC-电缆沟敷设导线敷设部位的标注AB-沿或跨梁（屋架）敷设BC-暗敷在梁内AU沿或跨柱敷设CLC-暗敷设在柱内WS-沿墙面敷设WC暗敷设在墙内CE-沿天棚或顶板面敷设CC-暗敷设在屋面或顶板内SCE-吊顶内敷设
