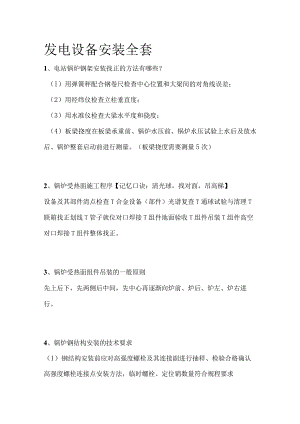

发电设备安装全套.docx
发电设备安装全套1、电站锅炉钢架安装找正的方法有哪些？（I）用弹簧秤配合钢卷尺检查中心位置和大梁间的对角线误差；（2）用经纬仪检查立柱垂直度；（3）用水准仪检查大梁水平度和挠度；（4）板梁挠度在板梁承重前、锅炉水压前、锅炉水压试验上水后及放水后、锅炉整套启动前进行测量。（板梁挠度需要测量5次）2、锅炉受热面施工程序【记忆口诀：清光球，找对面，吊高梯】设备及其部件清点检查T合金设备（部件）光谱复查T通球试验与清理T联箱找正划线T管子就位对口焊接T组件地面验收T组件吊装T组件高空对口焊接T组件整体找正。3、锅炉受热面组件吊装的一般原则先上后下，先两侧后中间，先中心再逐渐向炉前、炉后、炉左、炉右进行。4、锅炉钢结构安装的技术要求（1）钢结构安装前应对高强度螺栓及其连接副进行抽样、检验合格确认高强度螺栓连接点安装方法，临时螺栓、定位销数量符合规程要求(2)每层构架安装结束后检查立柱垂直度、大梁标高并做记录，对高强度螺栓连接质量按规程全面检查确认合格。(3)钢结构安装后按规程复测柱垂直度、大板梁标高、挠度并做好验收记录，检查所有高强度螺栓连接点终紧质量。5、锅炉整体水压试验前的要求(试验前的条件)？(1)锅炉水压试验前保证设备、原材料及锅炉安装、焊接、热处理记录报告等资料齐全。(2)确认所有焊接件及固定在受热元件上的临时结构件全部清除。(3)确认受压元件的焊接工作全部完成，无损探伤、外观检查合格，焊接应力清除完毕。(4)确认水压试验方案及现场条件符合要求。6、锅炉热态调试与试运行的技术要求7、汽轮机由哪几部分组成？【记忆口诀：他给您真本】电站汽轮机设备主要由其他辅助设备、给水系统设备、凝结水系统设备、蒸汽系统设备、汽轮机本体设备组成。8、汽轮机低压外下缸组合时找中心的方法有哪些？【记忆口诀：垃圾专家】汽轮机低压外下缸组合时找中心的基准可以用拉钢丝、激光、转子、假轴等。9、汽轮机转子安装的内容包括哪些？转子安装：转子吊装、转子测量和转子、汽缸找中心。10、汽轮机转子安装、测量的内容包括哪些？【记忆口诀：圆瓢盘不弯】（1）转子吊装应使用由制造厂提供并具备出厂试验证书的专用横梁和吊索。（2）转子测量轴颈椭圆度、瓢偏度测量、推力盘晃度、不柱度的测量，转子弯曲度测量。（4）对转子叶片应按制造厂要求进行叶片静频率测试。11、汽轮机隔板安装找中心的方法及要求【记忆口诀：假垃圾】隔板安装找中心方法一般有假轴找中心、拉钢丝找中心、激光准宜仪找中心，采用拉钢丝法找中心时所用钢丝直径应04mm2,钢丝的拉力应为破坏应力的34o12、汽轮机上、下汽缸闭合时的技术要求？(1)连续进行，不得中断扣盖工作从向下汽缸吊入第一个部件开始至上汽缸就位且紧固连接螺栓为止，全程工作应连续进行，不得中断。(2)先进行试扣汽轮机正式扣盖之前，应将内部零部件全部装齐后进行试扣，以便对汽缸内零部件的配合情况全面检查。试扣前应用压缩空气吹扫汽缸内各部件及其空隙，确保汽缸内部清洁无杂物、结合面光洁,并保证各孔洞通道部分畅通，需堵塞隔绝部分应堵死。13、凝汽器组装安装的要求凝汽器组装完毕后，汽侧应进行灌水试验,灌水高度宜在汽封洼窝以下100mm,维持24h应无渗漏C已经就位在弹簧支座上的凝汽器，灌水试验前应加临时支撑。灌水试验完成后应及时把水放净。14、汽轮机轴系应如何对轮中心的找正？(1)轴系对轮中心找正主要是对高中压对轮中心、中低压对轮中心、低压对轮中心和低发对轮中心的找正。【新教材修改点】(2)在轴系对轮中心找正时，首先要以低压转子为基准；其次对轮找中心通常都以全实缸、凝汽器灌水至模拟运行状态进行调整；再次，各对轮找中心时的开口和高低差要有预留值：最后，一般在各不同阶段要进行多次对轮中心的复查和找正。(3)轴系中心找正要进行多次即：【轴系初找，轴系联结时的复找】、凝汽器灌水至运行重量后的复找；汽缸扣盖前的复找；【基础二次灌浆前的复找；基础二次灌浆后的复找】。除第一次初找外，所有轴系中心找正工作都是在凝汽器灌水至运行重量的状态下进行的。1、发电机设备安装程序【记忆口诀：旧水船请盖茨夫妻】发电机设备安装程序：定子就位一定子及转子水压试验T发电机穿转子一氢冷器安装一端盖、轴承、密封瓦调整安装一励磁机安装一对轮复找中心并连接一整体气密性试验。2.发电机定子安装技术要求(1)发电机定子的卸车方式主要采用液压提升装置卸车或液压顶升平移方法卸车。(2)发电机定子吊装通常有采用液压提升装置吊装、专用吊装架吊装和行车改装系统吊装三种方案。3.发电机转子安装技术要求发电机转子穿装前进行单独气密性试验，重点检查集电环下导电螺钉、中心孔堵板的密封状况，消除泄漏后应再经漏气量试验，试验压力和允许漏气量应符合制造厂规定。(2)发电机转子穿装常用的方法有用两台跑车的方法.接轴的方法、用后轴承座作平衡重量的方法、滑道式方法等。【记忆口诀：旧水船请盖茨夫妻】4、风力发电设备的安装程序【记忆口诀：备胎他同唱电夜轮，他气死人】施工准备基础环平台及变频器、电器柜T塔筒安装一机舱安装一发电机安装T叶片与轮毂组合一叶轮安装T其他部件安装一电气设备安装一调试试运行一验收。5.风力发电设备安装的技术要求6、光伏发电设备的组成包括哪些部分？【记忆口诀：家族会变电】光伏发电设备主要由光伏支架.光伏组件、汇流箱、逆变器.电气设备等组成。光伏支架包括跟踪式支架、固定支架和手动可调支架等。7、光伏发电设备的安装程序【记忆口诀：北极社家族会变电试验】施工准备T基础检查验收一设备检查一光伏支架安装T光伏组件安装一汇流箱安装T逆变器安装-电气设备安装T调试一验收。8、光伏发电设备安装的技术要求9 .光伏设备系统调试的内容包括哪些？【记忆口诀：跟二组齐边】光伏设备及系统调试主要包括跟踪系统调试.二次系统调试.光伏组件串测试.其他电气设备调试.逆变器调试。10 .槽式光热发电与塔式光热发电的集热器组成包括哪些部分？槽式光热发电的集热器由集热器支架、集热器及集热器附件等组成。塔式光热发电的集热设备由定日镜、吸热器钢架和吸热器设备等组成。
