单容水箱液位控制报告.docx

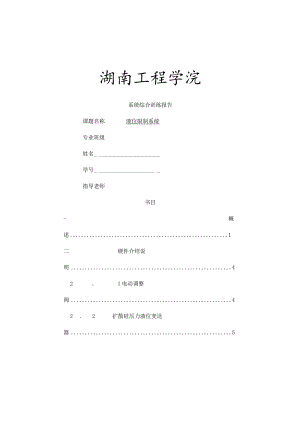

湖南工程学浣系统综合训练报告课题名称液位限制系统专业班级姓名_学号_指导老师书目-概述1二硬件介绍说明42.1电动调整阀42.2扩散硅压力液位变送器52.2扩散硅压力液位变送2. 4远程数据采集模块ICP-7017、ICP-7024面板5三.软件介绍说明73. 1工艺流程74. .2制作总体回路85. .2制作总体回路9四.调试结果与调试说明116. 1调试说明：114.2调试结果12五实训心得12第1章系统总体方案在工业生产过程中，液位贮槽如进料罐、成品罐、中间缓冲器、水箱等设备应用特别普遍，为了保证生产正常进行,物料进出需均衡，以保证过程的物料平衡。因此，工艺要求贮槽内的液位需维持在给定值上下，或在某一小范围内变更,并保证物料不产生溢出。例如，锅炉系统汽包的液位限制，自流水生产系统过滤池、澄清池水位的限制等等。依据课题要求，设计一个单容水箱的液位过程限制系统，该系统能对一个单容水箱液位的进行恒高度限制。单容水箱是个比较简洁的限制系统，因为在该设计中，只要限制一个液位的高度,初步设计接受水泵恒定抽水，变更电动调整阀的开度来限制水的流量从而限制水箱液位的高度。本设计选用压力传感器对液位高度进行测量，将测量的值与系统的给定值进行比较,来确定阀的开度。1.1 被控参数的选择依据设计要求可知，水箱的液位要求保持在一恒定值。所以，可以干脆选取水箱的液位作为被控参数。1.2 限制参数的选择影响水箱液位有两个量，一是流入水箱的流量。二是流出水箱的流量。调整这两个流量的大小都可以变更液位凹凸，这样构成液位限制系统就有两种限制方案。对两种限制方案进行比较，假如系统在停电或者失去限制作用时，第一种通过限制水箱的流入量的方案将出现的状况是：水箱的水将流干；其次种通过限制水箱的流出量的方案则会形成水长流或者水溢出的状况，因此，选择流入量作为限制参数更加合理。1.3 调整阀的选择在工程中，当系统的限制作用消逝时，假如调整阀没有关闭则会造成水的奢侈甚至出现事故，因此，须要关闭调整阀。故选择电动气开式调整阀。1.4 限制规律的选择一般言之，用比例（P）调整器的系统是一个有差系统，比例度3的大小不仅会影响到余差的大小，而且也与系统的动态性能密切相关。比例积分（PI）调整器，由于积分的作用，不仅能实现系统无余差，而且只要参数6,Ti调整合理,也能使系统具有良好的动态性能。比例积分微分（PID）调整器是在Pl调整器的基础上再引入微分D的作用，从而使系统既无余差存在，又能改善系统的动态性能（快速性、稳定性等）。系统设计要求将水箱的液位限制在一恒定的高度，说明白系统的限制精度比较高。为了消退余差，该限制系统应接受比例积分限制或者比例积分微分限制。1.5 限制系统的方框图图1限制系统方框图1.6 限制系统的简图图2限制系统的简图第2章系统各模块依据设计要求本次设计系统要通过MCGS监控软件来限制两个水箱的液位。大致可以分成以下几个部分：1）计算机系统运用MCGS工程组态软件创建液位限制系统。并利用计算机对其进行液位限制以与数据和曲线的读取。2）传感器检测单元对水箱底部进行压力检测,通过通讯线将所测的模拟量输送的试验台的压力变送器。在调试中，该设计选择的是应变式压力传感器。3) ICP-7017远程数据采集模拟量输入模块将压力变送器的模拟信号进行模/数转换变成数字信号，然后通过通讯线将数字信号传给计算机。将压力变送器的模拟信号进行模/数转换变成数字信号，然后通过通讯线将数字信号传给计算机。ICP7017模块是利用RS485和上位机进行通讯的8通道模拟输入采集模块，如图2.1示输入类型：电压、电流；输入范围：150150mv,-500500mv,-1Iv,-55v,-IO-IOv,-20-20mA图2.1ICP7017接口图接线方式：-VIN6+1VIN6-mvv图2.24) ICP-7024远程数据采集模拟量输出模块将计算机传送过来的数字信号转换成模拟信号，并限制水箱液位限制系统的电动调整阀。ICP70244路电压型、电流型模拟输出。电流输出范围：02OnIA或420Ma电压输出范围：TO-IoV,010V,-55V,05V图2.3ICP7024接口图接线方式：、电压型输出接线方式：图2.47024电压输出接线方式、电流型输出接线方式：IQutN-AGNDJJlou图2.57024电流输出接线方式5)试验台系统AE2000B2型过程限制试验台，是依据我国工业自动化与相关专业教学特点，吸取了国外同类试验装置的特点和特长,并与目前大型工业装置的自动化现场紧密联系，接受了工业上广泛运用并处于领先的AI智能仪表加组态软件限制系统、DCS（分布式集散限制系统），经过细心设计、多次试验和反复论证后，推出的一套基于本科生、探讨生教学和学科基地建设的试验设备。第3章试验系统图第4章系统组态监控界面的设计该设计要求接受MCGS组态软件设计出一个单容水箱的限制界面并能在计算机上进行仿真与对试验台进行液位限制试验。考虑到要进行试验检测，所设计的界面中能显示水箱的设定值、测量值、电动调整阀的开度、限制规律（Pl或PID）中比例、积分、微分系数的设置、实时曲线和历史曲线与试验数据等。MCGS（MonitorandControlGeneratedSystem,通用监控系统）是一套用于快速构造和生成计算机监控系统的组态软件，它能够在基于Microsoft的各种32位Windows平台上运行，通过对现场数据的采集处理，以动画显示、报警处理、流程限制和报表输出等多种方式向用户供应解决实际工程问题的方案，在工业限制领域有着广泛的应用。MCGS系统包括组态环境和运行环境两个部分。组态结果数据库完成了MCGS系统从组态环境向运行环境的过渡，它们之间的关系如图4.1所示。图4.1由MCGS生成的用户应用系统，其结构由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五个部分构成。具体步骤：4.1 组态环境的进入在Windows系统桌面上，鼠标双击Windows桌面上的“Mcgs组态环境”图标进入MCGS组态环境。4.2 组态工程的建立进入MCGS组态环境后，单击工具条上的新建按钮，或执行文件菜单中的新建工程叮嘱，系统自动创建一个名为单容水箱液位限制系统.MCG的新工程。新工程是一个包含五个基本组成部分的结构框架，接下来要逐步在框架中配置不同的功能部件，构造完成特定任务的应用系统。如图4.2所示，MCGS用“工作台”窗口来管理构成用户应用系统的五个部分，工作台上的五个标签：主控窗口、设备窗口、用户窗口、实时数据库和运行策略，对应于五个不同的窗口页面，每一个页面负责管理用户应用系统的一个部分，用鼠标单击不同的标签可选取不同窗口页面，对应用系统的相应部分进行组态操作。图4.24. 3构造实时数据库点击MCGS“工作台”窗口的“实时数据库”将代表工程特征的全部物理量，作为系统参数加以定义，定义中不只包含了数值类型，还包括参数的属性与其操作方法，这种把数值、属性和方法定义成一体的数据就称为数据对象。构造实时数据库的过程，就是定义数据对象的过程。在实际组态过程中，一般无法一次全部定义所需的数据对象，而是依据状况须要逐步增加。在实时数据库中新增数据“水箱SV”“水箱PV”等等。选中数据并点击有键，可以对数据进行属性设置。对象的属性包括基本属性、存盘属性和报警属性。图4.34.4 建立用户窗口按“新建窗口”按钮，或执行菜单中的“插入”一“用户窗口”叮嘱，即可创建一个新的用户窗口，以图标形式显示。选中图标并单击右键，在对话框弹出后，可以分别对用户窗口的“基本属性”、“扩充属性”、“启动脚本”、“循环脚本”和“退出脚本”等属性进行设置。依据设计方案，创建名为“单容水箱液位限制2”“实时曲线”历史曲线”“存盘数据”“退出提示”等窗口。如图4.4所示：图4.44.5 图形界面的生成定义了用户窗口并完成属性设置后，就起先在用户窗口内运用系统供应的绘图工具箱，创建图形对象，制作液位限制系统的图形界面。定义了用户窗口并完成属性设置后，就起先在用户窗口内运用系统供应的绘图工具箱，创建图形对象，制作液位限制系统的图形界面。依据设计要求，在绘图工具栏中选择“插入元件”的图标或点击编辑菜单中的查元件，在图形对象库中选择所需的元件，如水箱、抽水泵、电动调整阀、管道、传感器等等。并在绘图工具箱中选择“流淌块”，依据系统水流的流向用绘图工具箱中的“流淌块”按键，画出系统的水流的流淌。编辑完限制系统图形对象后,接着运用绘图工具栏增加液位显示的“矩形图”和“实时”曲线与“自动和手动的切换按钮”等。例外要添加水箱设定值（SV）、测量值（PV）、输出值（OP）、比例系数（K）、积分系数（Ti）,微分系数（Td）的设置。生成的液位限制系统界面如图4.5所示：图4.54.6 动画构件的连接在组态时，只须要建立动画构件与实时数据库中数据对象的对应关系，就能完成动画构件的连接，如对实时曲线构件，须要指明该构件运行时记录水箱SV和水箱PV的变更曲线。在该设计中。要求能视察实时曲线和历史曲线，因此应对实时曲线和历史曲线进行动画连接。连接步骤：双击实时曲线表格，弹出如图4.5所示对话框：图4.6在基本属性页中，Y轴主划线设为：5；其它不变。在标注属性页中，时间单位设为：秒钟；小数位数设为:1；最大值设为：10；其它不变。在画笔属性页中，将：曲线1对应的表达式设为：水箱SV；颜色为：红色；曲线2对应的表达式设为：水箱PV；颜色为：绿色。点击“确认”即可。即可类似的对历史曲线进行设置。4.7 图形对象的动画连接为了使系统在运行过程中，产生形象逼真的动画效果，应对图形对象的状态属性设置。比照图一所示，双击“进入自动运行状态”即可跳出对话框如图4.7所示:标楼按钮构件层性设置按钮类型6标准3D按钮轻触按钮装载背景位图 清空背景位图基本属性I操作属性I脚本程序I可见度属性I按钮标题按钮标题I进入自动状态标题颜色三标题字体字体I水平对齐左对齐G中对齐右对齐垂直对齐上对齐G中对齐厂下对齐9显示位图实际大小权限回查茵Il确认MI取消回I帮助(HJ图4.7弹出的“标准按钮构件属性设置”对话框后，点击“操作属性”，将“进入自动状态”按钮中的“数据对象值操作”设置为1,点击似在似的下拉菜单中，选择实时数据库中的数据对象“run”o类似的将“进入手动状态”按钮设置为Oo在图4.5中“SV”“PV”“0P”矩形是分别用来显示水箱的设定值SV、水箱的测量值PV、电动调整阀的开度(OPA)。分别对他们进行属性设置，以“SV”为例：双击SV的矩形，弹出如下的对话框，点击对话框属性设置中的大小变更，将大小边变更表达式一栏选择似下拉菜单中的“水箱SV”，然后单击“确定”按钮，“SV”举矩形图的属性设置完毕。接受相同的方法设置“PV”“0P”。如图4.8所示：图4.8选中图示输入输出连接中的显示输入，然后单击标题栏中的“显示输出”，在显示输出出现的对话框中将“表达式”选择为“水箱SV”。以此类推，输出值（OP）、比例系数（K）、积分系数（Ti）、微分系数（Td）设置好。4.8 其他按键的设置
