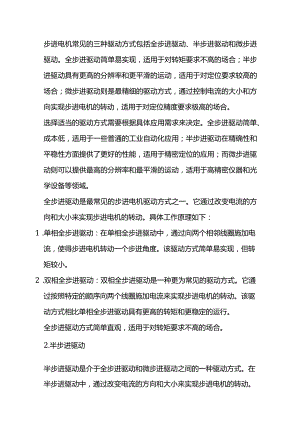

几种步进电机的驱动方式.docx

步进电机常见的三种驱动方式包括全步进驱动、半步进驱动和微步进驱动。全步进驱动简单易实现，适用于对转矩要求不高的场合；半步进驱动具有更高的分辨率和更平滑的运动，适用于对定位要求较高的场合；微步进驱动则是最精细的驱动方式，通过控制电流的大小和方向实现步进电机的转动，适用于对定位精度要求极高的场合。选择适当的驱动方式需要根据具体应用需求来决定。全步进驱动简单、成本低，适用于一些普通的工业自动化应用；半步进驱动在精确性和平稳性方面提供了更好的性能，适用于精密定位的应用；而微步进驱动则可以提供最高的分辨率和最平滑的运动，适用于高精密仪器和光学设备等领域。全步进驱动是最常见的步进电机驱动方式之一。它通过改变电流的方向和大小来实现步进电机的转动。具体工作原理如下：1 .单相全步进驱动：在单相全步进驱动中，通过向两个相邻线圈施加电流，使得步进电机转动一个步进角度。该驱动方式简单易实现，但转矩较小。2 .双相全步进驱动：双相全步进驱动是一种更为常见的驱动方式。它通过按照特定的顺序向两个线圈施加电流来实现步进电机的转动。该驱动方式相比单相全步进驱动具有更高的转矩和更稳定的运行。全步进驱动方式简单直观，适用于对转矩要求不高的场合。2.半步进驱动半步进驱动是介于全步进驱动和微步进驱动之间的一种驱动方式。在半步进驱动中，通过改变电流的方向和大小来实现步进电机的转动。具体工作原理如下：1 .与全步进驱动类似，半步进驱动也可以采用单相和双相两种驱动方式。其中，双相半步进驱动是最常见的。2 .在双相半步进驱动中，首先向一个线圈施加电流，使得步进电机转动半个步进角度。然后再向另一个线圈施加电流，使得步进电机再次转动半个步进角度。通过交替改变电流的方向和大小，可以实现精确的定位。半步进驱动方式相比全步进驱动方式，具有更高的分辨率和更平滑的运动。适用于对定位要求较高的场合。3 .微步进驱动微步进驱动是步进电机中最精细的驱动方式，通过分段控制电流的大小和方向来实现步进电机的转动。具体工作原理如下：1 .微步进驱动将每个步进角度细分为更小的微步角度。通过控制电流的大小和方向，可以使步进电机按照微步角度进行转动。2 .微步进驱动可以实现更高的分辨率和更平滑的运动。它在定位精度和运动平稳性方面优于全步进和半步进驱动。3 .步进电机是一种广泛应用于自动控制领域的电动机，具有精准定位、高效能转换和简单驱动等特点。在步进电机的应用中，选择合适的驱动方式至关重要。
