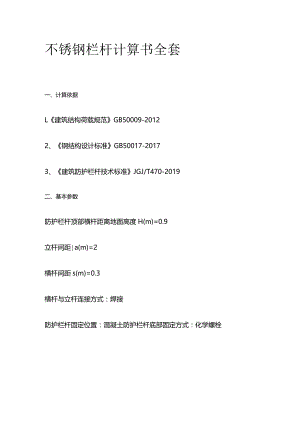

不锈钢栏杆计算书全套一、计算依据L建筑结构荷载规范GB50009-20122、钢结构设计标准GB50017-20173、建筑防护栏杆技术标准JGJ/T470-2019二、基本参数防护栏杆顶部横杆距离地面高度H(m)=0.9立杆间距a(m)=2横杆间距s(m)=0.3横杆与立杆连接方式：焊接防护栏杆固定位置：混凝土防护栏杆底部固定方式：化学螺栓三、荷载设计横杆承受集中荷载标准值Fbk(kN)=1立柱顶部承受水平集中荷载标准值Fzk(kN)=1防护栏杆计算不考虑风荷载四、横杆验算横杆材质及类型方钢管截面类型63X1.2抗弯强度设计值f(Nmm2二)205弹性模量E(Nmr2)=206000截面惯性矩I(Cm4)=11.13截面抵抗矩W(Cm3)=3.53允许挠度1/100横杆按简支梁模型计算：L强度验算横杆所受最大弯矩设计值M=0Q(Fbkla4)=0.9×1.4×(1×24)=0.63kN.m=M/W=0.63×106/3530=178.47Nmr2f=205Nmm2满足要求！2、挠度验算横杆所受最大挠度Vmax=Fbkla3(48EI)=1×23/(48X206000×11.13×104)=0mmv=la/100=2000/100=20mm满足要求！五、立杆验算横杆材质及类型方钢管截面类型50×50×2抗弯强度设计值f(Nmm2)=205弹性模量E(Nmm2)=206000截面惯性矩I(Cm4)=14.77截面抵抗矩W(Cm3)=5.91允许挠度1/100立杆按悬臂梁模型计算：1、强度验算立杆所受最大弯矩设计值M=0Q(FzkH)=0.9×1.4×(l×0,9)=1.134kN.m=M/W=1.134×106/5910=191.88Nmm2f=215Nmm2满足要求！2、挠度验算立杆所受最大挠度VmaX=FZkH3/(3El)=IXL23/(3X206000×14.77×104)=0mmv=H/100=1200/100=12mm满足要求！六、螺栓验算化学螺栓直径d(mm)=12化学螺栓抗拉强度设计值ft(N/mm2)=170螺栓个数n=4螺栓间距s(mm)=70外力造成立杆底部弯矩设计值M=1.134kN.m螺栓所受拉力设计值N=M(s×2)=1.134×106/(70×2)=8100N单个螺栓截面积A=d24=3.14×1224=113.04mm2NA=8100113.04=71.66Nmm2ft=170Nmm2满足要求!
