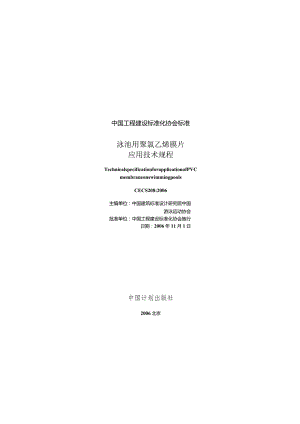

CECS208-2006 泳池用聚乙烯膜片应用技术规程.docx

中国工程建设标准化协会标准泳池用聚氯乙烯膜片应用技术规程TechnicalspecificationforapplicationofPVCmembraneonswimmingpoolsCECS208:2006主编单位：中国建筑标准设计研究院中国游泳运动协会批准单位：中国工程建设标准化协会施行日期：2006年11月1日中国计划出版社2006北京根据中国工程建设标准化协会(2004)建标协字第31号文关于印发中国工程建设标准化协会2004年第.批标准制、修订项0计划的通知的要求，制定本规程。聚家乙烯膜片是以合成树脂为主要原料制成的片材，专门用于泳池的防水和装饰。在国外应用这种膜片已有近30年的历史，在国内也有多年。本规程是在进行了调研、试验、总结实践经验.并借鉴国外技术的基础上编制的。根据国家计委计标19861649号文关于请中国JC程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知的要求现批准发布协会标准泳池用聚氯乙烯膜片应用技术规程,编号为CECS208:2006,推荐给工程建设设计、施工和使用单位采用。本规程由中国工程建设标准化协会建筑防水专业委员会CECS/TC23归口管理.由中国建筑标准设计研究院(北京西城区车公庄大街19号邮编：100044)负责解释。在使用中如发现需要补充和修改之处,请将意见和资料径寄解释单位”主编单位：中国建筑标准设计研究院中国游泳运动协会参编单位：北京市建筑工程研究院清华大学深圳市建筑科学研究院北京市建筑材料研究院海军直属工程总队北京市建筑设计研究院广州雷诺丽特塑料有限公司优尔浦泳池技术（深圳）有限公司主要起草人：高延继王铁生叶林标安雪晖王莹杨永起曹征富朱颖陈泽能梅红兵陈秀光中国工程建设标准化协会2006年9月25日目次1总则(1)2术语(2)3基本规定(3)4 材料(4)4.1 一般规定(4)4.2 聚氯乙炜膜片(4)4.3 配套材料(6)5 设计(8)5.1 设计原则(8)5.2 节点构造(8)6 施工(18)6.1 一般规定(186.2 施工准备(18)6.3 聚氯乙烯膜片铺设<19)6.4 聚氯乙烯膜片端接(20)6.5 成品保护(20)7匚程质量检查及验收(22)7.1 材料质量要求(22)7.2 材料检验<22)7.3 工程质量检杳及验收(23)7.4 工程质量验收文件(24)8维护和管理(25)附录A聚氯乙烯膜片物理力学性能检测方法(26)本规程用词说明(27)附：条文说明(29)i.o.i为使聚氯乙烯膜片在泳池防水和装饰工程中的应用，做到安全可靠、经济合理、技术先进、确保质量,制定本规程。1.0.2本规程适用于以聚叙乙烯膜片作为防水和装饰材料的泳池工程的设计、施工及验收。1.0.3聚氯乙烯膜片在泳池防水和装饰工程中的应用.除应符合本规程的要求外，尚应符合国家现行有关标准的规定。2.0.1泳池swimmingpool供人们游泳、娱乐、休闲、健身等水中活动的人工建造的水池。包括游泳池、水上乐园、水景池、嬉水池等。2. 0.2聚氨乙烯膜片PVCmembrane以聚氯乙烯树脂为主要原料、并加入添加剂等制成的用于泳池防水和装饰的片材。分为增强型聚氯乙烯膜片和非增强型聚氯乙烯膜片.2.0.3增强型聚氯乙烯膜片reinforcementPVC在聚氯乙烯膜片中加纤维网而提高强度的片材。2.0.4非增强型聚氯乙烯膜片UnreinforementPVC在聚氯乙烯膜片中不加纤维网的片材.2.0.S聚氯乙烯型钢复合件PVCmetaisheet由聚氯乙烯膜片与型钢（或钢板）粘结而成的复合件。它是聚氯乙烯膜片的固定件。2.0.6工程塑料导轨锁扣ABSprofilelock由工程塑料材料制成，以导轨挂扣方式固定在泳池池沿上的聚氯乙烯膜片的固定件。2. 0.7聚氯乙烯膜片密封胶IiqUidPVC用于密封和保护聚家乙烯膜片搭接缝的密封材料。3基本规定3. 0.1聚氯乙烯膜片可用于泳池主体结构为混凝土和钢等材料的防水和装饰工程。3.0.2泳池防水和装饰工程所采用的聚氯乙烯膜片和配套材料，不得对人体和环境产生不利影响,应符合现行国家标准食品安全性毒理学评价程序GB15193.1的要求且其溶出物应符合现行国家标准生活饮用水卫生标准GB5749的要求。3. 0.3聚氯乙烯膜片的颜色应根据设计要求选用。3.1 .4聚氯乙爆膜片施工前.施工单位应根据主体结构及其他有关情况,编制有针对性的施工方案。3.2 .5聚氯乙烯膜片防水装饰层应铺设在泳池主体结构的迎水面上。3.0.6聚氯乙烯膜片防水装饰层应由经过专门培训并取得上岗资格证书的人员进行铺设操作。3.0.7聚氯乙烯膜片泳池的维护和管理，必须按照本规程的规定执行。4.1 一般规定4.1.1 聚氯乙烯膜片的类型、厚度和合理使用年限应符合表4.1.1的规定8表4.1.1聚叙乙角膜片类型、厚度和合理使用年*类型厚度（mm）合理使用年限（年）增强型1.5015非增强反0.7554.1.2 聚氯乙烯膜片的密封胶应与膜片的材性相容，并应与聚氯乙烯腴片有良好的粘结性能.4.1.3 聚氯乙烯膜片及其配套材料在储存和运输时应保持原包装；不同类型、规格的产品应分别堆放；产品应储存在阴凉通风的室内，避免日晒雨淋，且严禁接近火源和热源。4.1.4 聚氯乙烯膜片平放储存不得超过5层。不得与酸、碱、油类和有机溶剂等影响膜片性能的物质接触。4.2聚氯乙烯膜片4.2.1 聚氯乙烯膜片应表面平整,无皱折、凸凹,无疤痕、裂纹、粘连和孔洞,边缘应整齐。增强型膜片的纤维网布不得外露,上下膜片层不得脱开。4.2.2 聚氯乙烯膜片的规格尺寸及其允许偏差应符合表4.2.2的规定。表4.2.2聚M乙蠕Bl片的规格尺寸项目类型允许偏用（K）增强型非增强型10-2510以上+0.30宽度（m）厚度（mm）1.65,2.051.65,2.05+0.101.50.75±o.oo,44.2.3 2.3增强型聚氯乙烯膜片的物理性能指标应符合表4.2.3的规定。表4.2.3增强型（乙烯片物理性能指标项目性能指标备注单位面积质量（kg/m?）1.9(±10)flt(g0n1)1.23(±10%)拉力（Ncm）姒向横向>180断裂伸长率（）纵向横向>120膜断嗅断獐裂强度（kNm）媒向横向>75硬度（那尔A）75-80低程柔性-25C,无裂纹尺寸变化率(80C,6h).()纵向横向0.2剪切状易卜粘结性（N50mm）N800或焊缝外断裂色泽稳定性蓝色7灰色4不透水性（0.3MPa.3h）不（青）透水吸水率（）0.50耐老化（缸灯照射5000h）外观褪色均匀低温柔性一25C无裂纹拉力变化率（%）±20伸长率变化率%）±20安全检测（金属溶出物毒性）0无蠢性4.2.4非增强型聚氯乙烯膜片的物理性能指标应符合表4.2.4的规定。«4.2.4非增强型聚M乙烯膜片物理性能指标项目性能指标备注单位面枳质lt（kgmZ）0.95(±J0)密度（gcm'）1.26(±10)拉伸强度（MPa）纵向>18横向断裂伸长率（%）纵向350横向撕登强度（kN/m）纵向70横向硬度（耶尔A）75-80低温柔性-25C.无裂蚊尺寸变化率（8or,6h）,（%）纵向2.0横向剪切状态下粘结性（N50mm）4Co或烟缝外断裂色泽稳定性蓝色7灰色4不透水性(0.3MPa,3h)不透水吸水率（）0.50耐老化（冢灯照射50h）外艰梃色均为低泡柔性-25C,无裂蚊腹伸强度变化率（%）±20伸长率变化率（%）±20安全检测（金属溶出物/毒性）0无毒性4.3配套材料4.3.1 配套材料应包括聚氯乙烯型钢复合件、工程塑料导轨锁扣、聚氯乙烯密封胶、聚氨乙烯膜片专用法兰、无纺布和杀菌剂等。4.3.2 聚氯乙烯型钢更合件所用的聚氯乙烯膜片应与泳池用的聚氯乙烯膜片在材质上相匹配,两者具有良好的焊接性能；聚就乙烯型钢复合件在施工及使用过程中膜片与钢板不得分层剥离。聚氯乙端型钢复合件的厚度不得小于1.OOmme4.3.3 工程塑料导轨锁扣应具有耐酸碱、抗老化等性能。4.3.4 聚氯乙烯膜片所用的上、卜.法兰片之间应衬有耐腐蚀的柔性硅胶密封垫片。4.3.5 在泳池浅端聚酯无纺布应采用机械式固定，聚酯无纺布之间搭接宜采用低温焊接。聚酯无纺布的密度不应小于250gm24.3.6 3.6杀菌剂应采用对真菌、大肠杆菌、藻菌、零菌等具有杀灭和抑制功能的消毒药品，且必须对人体无害和符合环保要求。4.3.7 聚氯乙烯膜片密封胶宜采用密封罐包装,罐k应标明包装日期等。聚氯乙烯膜密封胶储藏时间不得超过15年。储运和使用时应远离烟火。密封胶未用完时应将罐盖好，防止挥发。4.3.8 焊接缝采用的密封胶应与聚氯乙烯膜片相配套。1.1.1 原则5.1.1 应根据泳池的使用要求，气候、地形地貌等环境条件及泳池的结构,选择聚氯乙烯膜片的类型和规格。5.1.2 应根据泳池的不同类型,选择相应的构造做法。5.1.3 聚氯乙烯膜片宽度和长度的选择应符合下列要求：1施工铺设时,应按搭接焊缝最少的原则选择膜片的宽度和长度；2依据工程条件.结合泳池的形状、大小、深浅和泳池水处理的布水形式、位詈、数量等，选择聚氯乙烯膜片的规格尺寸。3当泳池宽度大于20m时,宜采用最大幅宽的聚氯乙烯膜片。5.1.4 聚氯乙烯膜片泳池的附件应与聚氯乙烯膜片相配套。5.1.5 聚氯乙烯膜片的安装方式可分为导轨锁扣式和聚家乙烯复合型钢（钢板）焊挂式。应根据工程的具体条件选择聚氯乙烯膜片的安装方式。5.1.6 对有特殊防滑要求的部位，应铺设具有特殊防滑功能的聚筑乙烯膜片。5.1.7在泳池池底表面，宜在聚氯乙烯膜片下设置聚酯无纺布。5.1.8对聚氯乙烯膜片下设置盲沟的工程，宜选用增强型聚氯乙烯膜片，并在聚氯乙烯膜片下铺设聚酯无纺布。5.2节点构造5.2.1聚氯乙烯膜片搭接节点的构造应符合下列要求见图5.2.Io图3.2.I膜片格接的点5.2.2聚氯乙烯膜片L形型钢复合件节点的构造应符合下列要求.见图5.2.2(a)、图5.2.2(b)0图5.2.2L形型钢复合件连接节点的构造5.2.3 聚氯乙烯膜片U形型钢复合件节点的构造应符合下列要求，见图5.2.3(a),5.2.3(b)图5.2.3U形型钢发合件连接节点的构造5.2.4 聚氯乙烯膜片平导轨节点的构造应符合下列要求，见图5.2.45.2.55.2.5导轨'(b)与钢板池壁的连接图5.2.4膜片平导轨连接节点的构造聚氯乙烯膜片立导轨节点的构造应符合下列
