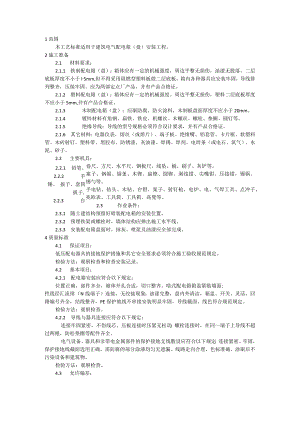

配电箱（盘）安装施工工艺模板.docx

1范围本工艺标准适用于建筑电气配电箱（盘）安装工程。2施工准备2.1 材料要求：2.1.1 铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于l5mm,但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。2.1.2 塑料配电箱（盘）：箱体应有一定的机械强度。周边平整无损伤，塑料二层底板厚度不应小于5mm,并有产品合格证。2.1.3 木制配电箱（盘）：应刷防腐、防火涂料，木制板盘面厚度不应小于20mm。2.1.4 镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。2.1.5 绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。2.1.6 其它材料：电器仪表，熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。2.2 主要机具：2.2.1 铅笔、2.2.2 手锤、 扳子、套筒扳子,2.2.3 台钻、 缘手套、铁剪子、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。塞子、钢锯、锯条、木铿、扁铿、圆铿、剥线钳、尖嘴钳、压接钳，锡锅、锡勺等。手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、点冲子、兆欧表、工具袋、工具箱、高凳等。2.3 作业条件：2.3.1 随土建结构预留好暗装配电箱的安装位置。2.3.2 预埋铁架或螺栓时，墙体结构应弹出施工水平线。2.3.3 安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。4质量标准4.1 保证项目：低压配电器具的接地保护措施和其它安全要求必须符合施工验收规范规定。检验方法：观察检查和检查安装记录。4.2 基本项目：4.2.1 配电箱安装应符合以下规定：位置正确，部件齐全，箱体开孔合适，切口整齐。喑式配电箱箱盖紧贴墙面;性线经汇流排（N线端子）连接，无绞接现象；油漆完整，盘内外清洁，箱盖、开关、灵活，回路编号齐全，结线整齐，PE保护地线不串接安装明显牢固，导线截面、线色符合规范规定。检验方法：观察检查。4.2.2 导线与器具连接应符合以下规定：连接牢固紧密，不伤线芯。压板连接时压紧无松动；螺栓连接时，在同一端子上导线不超过两根，防松垫圈等配件齐全。电气设备、器具和非带电金属部件的保护接地支线敷设应符合以下规定：连接紧密、牢固，保护接地线截面选用正确，需防腐的部分涂漆均匀无遗漏。线路走向合理，色标准确，涂刷后不污染设备和建筑物。检验方法：观察检查。4.3 允许偏差：配电箱（盘）体高50mm以下，允许偏差1.5mn配电箱（盘）体高50mm以上，允许偏差3mm。检验方法：吊线、尺量检查。5成品保护5.1 配电箱（盘）安装后，应采取成品保护措施，避免碰坏、弄脏电具、仪表。5.2 安装箱（盘）面板时（或贴脸），应注意保持墙面整洁。5.3 土建二次喷浆时，注意不要污染配电箱（盘6应注意的质量问题6.1 配电箱（盘）的标高或垂直度超出允许偏差，是由于测量定位不准确或者是地面高低不平造成的，应及时进行修正。6.2 铁架不方正。在安装铁架之前未进行调直找正，或安装时固定点位置偏移造成的，应用吊线重新找正后再进行固定。6.3 盘面电具、仪表不牢固、平正或间距不均，压头不牢、压头伤线芯，多股导线压头未装压线端子。闸具下方未装卡片框。螺丝不紧的应拧紧，间距应按要求调整均匀，找平整。伤线芯的部分应剪掉重接，多股线应装上压线端子，卡片框应补装。6.4 接地导线截面不够或保护地线截面不够，保护地线串接。对这些不符合要求的应按有关规定进行纠正。6.5 盘后配线排列不整齐。应按支路绑扎成束，并固定在盘内。6.6 配电箱（盘）缺零部件，如合页、锁、螺丝等，应配齐各种安装所需零部件。6.7 配电箱体周边、箱底、管进箱处、缝隙过大、空鼓严重、应用水泥砂浆将空鼓处填实抹平。6.8 木箱外侧无防腐，内壁粗糙木箱内部应修理平整，内外做防腐处理，并应考虑防火措施。6.9 铁箱内壁焊点锈蚀，应补刷防锈漆。铁箱不得用电（汽）焊进行开孔，应采用开孔器进行开孔。6.10 配电箱内二层板与进、出线配管位置处理不当，造成配线排列不整齐，在安装配电箱时应考虑进出线配管管口位置应设置在二层板后面。7质量记录7.1 配电箱（盘），绝缘导线产品出厂合格证。7.2 配电箱（盘）安装工程预检、自检、互检记录。7.3 设计变更洽商记录，竣工图。7.4 电气绝缘电阻测试记录。7.5 电气照明器具及其配电箱（盘）安装分项工程质量检验评定记录。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时,必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
