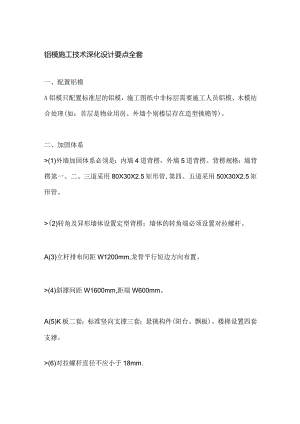

铝模施工技术深化设计要点全套.docx

铝模施工技术深化设计要点全套一、配置铝模A铝模只配置标准层的铝模，施工图纸中非标层需要施工人员铝模、木模结合处理(如：首层是物业用房、外墙个别楼层存在造型挑檐等)。二、加固体系>(1)外墙加固体系必须是：内墙4道背楞，外墙5道背楞。背楞规格：墙背楞第一、二、三道采用80X30X2.5矩形管,第四、五道采用50X30X2.5矩形管。>(2)转角及异形墙体设置定型背楞；墙体的转角端必须设置对拉螺杆。A(3)立杆排布间距W1200mm,龙骨平行短边方向布置。>(4)斜撑间距W1600mm,距端W600mm。A(5)K板二套；标准竖向支撑三套；悬挑构件(阳台、飘板)、楼梯设置四套支撑。>(6)对拉螺杆直径不应小于18mm.三、反坎优化：A1、厨卫阳台反坎与主体结构一同施工，成型效果较好，避免后期二次结构时重新支设木模、浇筑混凝土A2、反坎宽度同二次结构宽度；反坎高度要与砖的模数匹配，便于后期二次结构砌筑。3、反坎要设置背楞。如没有背楞混凝土浇筑时会出现涨模现象。A4、反坎浇筑的方法有两种。A第一种是反坎做吊模，用吊架固定，吊架与顶板连接用穿墙螺栓固定。此种方法的弊端是：吊模、吊架固定困难；混凝土浇筑过程中容易出现偏移。第二种方法是反坎放在下面与墙体连接。此种方法反坎的浇筑成型质量较好。需要注意：墙体浇筑时，混凝土塌落度要合适，确保混凝土能够流入反坎中，同时安排专人用手持振捣棒振捣，确保反坎混凝土振捣密实。四、门垛、下挂梁与现浇剪力墙相邻的墙垛、门垛、窗跺W300mm时一次性现浇，优化为现浇墙体。门洞过梁优化为下挂梁，门洞下挂梁梁底标高二门洞标高+1Ommo五、楼梯楼梯设置上三步、楼梯滴水线六、传料口A传料口采用铁质模板，在传料口模板的四边的下半部分按照顶板钢筋间距留置“梳子口”便于钢筋穿过，同时钢筋在传料口位置断开，便于后期传料。七、窗户企口优化企口的设置根据建设单位、设计单位要求设计。常规设计方法：洞口尺寸不变、外企口。八、厨卫房间预留给水管道压槽A厨卫房间预留给水管道压槽，剪力墙钢筋保护层厚度是15mm,压槽厚度是30mm。为便于压槽放置，水电压槽的位置的剪力墙水平筋放在内侧，竖向钢筋放在外侧。九、布料机位置A根据布料机的覆盖半径，确定布料机位置，放置布料机的房间的顶板支撑需做加密、力口强。
