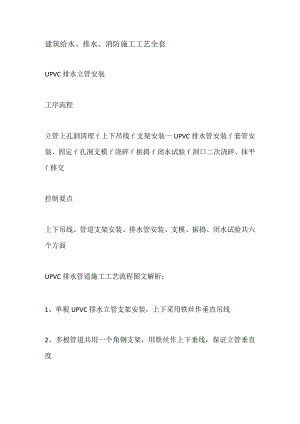

建筑给水、排水、消防施工工艺全套UPVC排水立管安装工序流程立管上孔洞清理f上下吊线f支架安装一UPVC排水管安装f套管安装、固定f孔洞支模f浇碎f振捣f闭水试验f洞口二次浇碎、抹平f移交控制要点上下吊线、管道支架安装、排水管安装、支模、振捣、闭水试验共六个方面UPVC排水管道施工工艺流程图文解析：1、单根UPVC排水立管支架安装，上下采用铁丝作垂直吊线2、多根管道共用一个角钢支架，用铁丝作上下垂线，保证立管垂直度3、排水立管上钢套管预制，并作局部防腐处理4、UPVC排水立管与支架接触紧密固定牢靠，垂直度符合规范要求5、UPVC排水管与支架间采用塑料隔开，符合规范要求6、UPVC排水立管表面采用塑料薄膜缠绕作成品保护7、UPVC排水立管孔洞的吊模全部采用木方作支撑,保证役结构板面下部平整8、浇碎前UPVC立管上的套管先作填塞，并保证套管四周的环形间隙一致9、UPVC排水立管孔洞在浇碎时，必须采用手持式振动器进行振捣10、UPVC排水立管在一次浇碎后进行蓄水试验11、UPVC排水立管孔洞闭水格后进行二次浇碎找平12、卫生间排水支管甩口时，一次把穿墙套管加上节点13、UPVC排水立管穿楼板处孔洞封堵后,下部与原结构板平齐14、UPVC排水立管上套管,冒出地面部分的做防腐处理PP-R给水管安装工序流程图纸固化一定位弹线一支吊架制作、安装fPP-R给水管热熔一管道水平校正一管道固定一穿墙套管内填塞f穿墙孔洞修补f管道水压试验控制要点图纸固化、弹线、热熔、校正、套管填塞、水压试验共六个方面PP-R给水管道施工工艺流程图文解析：1、PP-R给水管道的支架在施工前，须在碎结构板下弹控制线，保证支架在一直线上2、走道内PP-R给水管排列整齐、支架固定间距均匀，管道平整度符合规范要求PP-R管与固定支架间加设塑料软管作保护给水支管穿墙套管内封堵填塞3、PP-R冷热水管道安装，支架间距符合规范规定4、阳台PP-R给水管安装效果消火栓管道安装工序流程管道除锈、刷漆一坡口制作一立管吊线一支架制安一管道固定、焊接f套管安装一立管洞吊模一洞口闭水一消火栓箱安装f消火栓支管甩口f消火栓安装f管道水压试验控制要点除锈刷漆、坡口、焊接、吊模、洞口闭水、水压试验共六个方面消火栓管道施工工艺流程图文解析：1、消火栓管道除锈、刷漆，钢管表面刷漆均匀2、焊接钢管管口处按规范要求（厚度大于4mm）应切坡口处理3、消火栓管道支架的制作，在安装前面对支架表面刷漆4、管道支架在安装时，须采用上下吊垂线法固定，保证管道垂直度5、立管固定支架上钢板暗埋做法，固定须牢靠6、修补完成后的立管支架，感观比较美观7、管道不切坡口时，在点焊时两管间应留有l2mm间隙8、立管与支架固定牢靠，接触紧密9、层高大于5米时，立管上设两个支架10、走道内消防环状管安装11、消火栓管与PP-R管、桥架间的交叉避让12、为保证走道吊顶标高，局部支管采用反抱形式固定管道13、消火栓支管安装完成后，须对管外表再做一道防腐处理14、消火栓口安装位置准确，标高符合规范要求
