CECS246-2008 给水排水工程顶管技术规程.docx

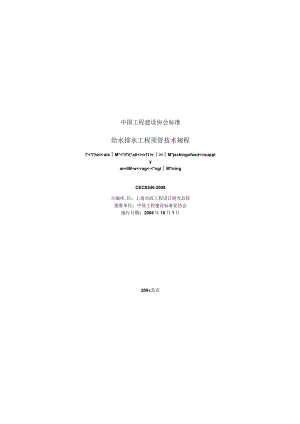

中国工程建设协会标准给水排水工程顶管技术规程<*i'hi<,alsM*<*ii(*ati<>n11>r>iM*jackingofwut<,rsupplyan<lMw<rag<<*ngiM*tingCECS246:2008主编单.位：上海市政工程设计研究总院批准单位：中国工程建设标准化协会施行日期：2008年10月1日200«北京中国工程建设标准化协会公告第27号关于发布给水排水工程顶管技术规程的公告根据中国工程建设标准化协会2000建标协字第15号文关于印发中国工程建设标准化协会20年第一批标准制、修订项目计划的通知的要求,由上海市政工程设计研究总院等单位编制的给水排水工程顶管技术规程.经管道结构专业委员会组织审荏，现批准发布,编号为CECS246:2008.自2008年IO月I日起施行。中国工程建设标准化协会二。八年七月一日前言根据中国工程建设标准化协会（2000）建标字第15号关于印发中国工程建设标准化协会2000年第一批推荐性标准制、修订计划的通知要求,制定本规程。本规程系根据国家标准建筑结构可靠度设计统一标准GB50068和工程结构可密度设计统一标准GB50153规定的原则，采用以概率理论为基础的极限状态设计方法编制，并与行关的结构专业设计规范协调一致顶管工程在工程建设中运用卜分广泛,制定一个科学、完整的具有可操作性的涵盖勘察、设计、材料和施工、验收的规程十分必要在本规程编制过程中,进行广大鼠的酒研和分析论证.总结r我国顶管的工程实践经聆，同时参照国外相关理论和规范,并广泛征求了有关设计和施工单位意见:本短印共，？章,3八附录；括总刊、术语刊等号项管工程勘察规定.顶管设计规定,顶次施工，顶食施工监测及验收标准等内容根据国家计委标1986）1649号文关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知的要求.推荐给工程建设、设计、施工、使用单位及工程技术人员采用本规程由中国工程建设标准化协会管道结构专业委员会CECS/Tel7（北京西直门北大街32号3号楼.北京市市政工程设计研究总院,邮编：IooO82）归口管理,由上海市政工程设计研究总院（上海市中山北二路901号,邮编：200092）负责解释在使用中如发现需要修改或补充之处,请将意见和资料寄交解释单位，主编单位：上海市政工程设计研究总院参编单位：上海建通工程建设才i限公司扬州广鑫机械彳i限公司上海rJ基础工程公司管道分公司新班永八积水凝合材料限公司上海耀华玻璃钢有限公司浙江东方豪博管业有限公司主要起草人：葛春辉王承德余彬泉彭夏军黄金枝张道广汤伟王荣文王广平王恒栋王大龄周质炎沙竺舒亚俐彭雪燕姜春辉周强沙垣王伯华中国工程建设标准化怫会2008年7月1日I总则(I)2术语和符号(2)2.1 术语(2)2.2 主婺符号(3)3顶管工程勘察规定(5)3.1 般规定(5)3.2 地卜水勘察(5)3.3 布孔要求(6)3.4 勘察报告(7)3.5 提供岩土物理力学指标的用本要求(8)4管材选用及管件构逆要求(9)3.6 管uat(9)4.2 钢管(9)4.3 钢筋混凝上管(Il)4.4 玻璃纤维增强切料夹砂管(12)4.5 橡胶密封圈(14)4.6 木垫圈(15)5顶管设计规定(16)5.1 IMif管位选择(16)5.2 项迸土层选择(16)5.3 顶管间距(16)5.4 管顶ISja层号度(17)5.5 (17)6项管结构上的作用(20)6.1 作用的分类和作用代表值(20)6.2 永久作用标准tf(20)6.3 可变作用标准值及其准永久值系数(22)7顶管结构基本设计规定(24)7.1 般规定(24)7.2 承载能力极限状态计算规定(24)7.3 正常使用极限状态脸算规定(26)8承载能力极限状态计算(28)8.1 管道允许顶力验算(28)8.2 管道强傻计算(29)8.3 稳定验算(32)9正常使用极限状态验算(34)9.1 柔性管道竖向变形验算(34)9.2 钢筋混凝土管道裂缝宽度验算(34)IO工作井(35)10.1 工作井选址(35)10.2 工作井结构形式(35)10.3 1尹.小状(36)10.4 工作井最小长度确定(36)10.5 工作井最小宽度确定(37)10.6 工作并深度确定(37)10.7 穿墙臂止水装置(37)Il接收井(40)11.1 接收井结构形式(40)11.2 接收井尺寸确定(40)11.3 接收孔(40)12顶管施工(41)12.1 俺工组织设计(41)12.2 项管机(42)12.3 顶管机的选择(42)12.4 项力估算(43)12.5 中椎间(44)12.6 减阻措施(45)12.7 管内弃土运内(47)12.8 通风(47)12.9 测V(48)12.10 后座(48)12.11 项进设备(49)12.12 穿墙(50)12.13 顶进(50)12.14 进洞(51)12.15 减少地面沉降措施(52)12.16 曲线Ui管(52)13项管施工监测及险收标准(53)13.1 0(管施工监测(S3)13.2 工程验收标准(S3)附泉A柔性管道在各种荷载作用下的最大弯矩Uh句变形系女(56)附泉B圆形刚性管道在各种荷载作用下的内力系数(57)附录C地面车辆荷载对管道作用标准值的计算方法(58)本规程用词说明(62).o.为了在给水排水工程顶管工程中贯彻国家的技术经济政策力求做到技术先进、经济合理、安全适用、确保质址制定本规程。1.0.2本规程主要适用于0800以上使用顶管机顶进的给水排水工程顶管工程的设计、施工和验收,小直径顶管工程和非给水排水工程的顶管工程也可参照使用.1.0.3本规程系根据建筑结构可靠度设i统一标准GB50068.工程结构可靠度设计统一标准CB50153及给水排水工程管道结构设计规范CB50332规定的原则制定“符号、计量单位和基本术语按照建筑结构设计术语和符号标准CBzT50083的规定采用。1.0.4执行本规程设计时,材料和施L）贞豉等应为台钢结构设计规范GB50017、混凝土结构设计规范GB50010、给水排水工程管道结构设计规范CB50332、玻璃纤维增强型料夹砂管CBT2I238顶进施工法用钢筋混凝土排水管JC/T640、给水排水工程埋地纤维增强切料夹砂管管道结构设计规程CECS190,橡胶密封件给、排水管及污水管道用接口密封圈材料规范HG/T3091、给水排水管道工程施工及验收规范GB50268等中关标准要求1.0.5对于拟建在地震区、冻土地区、湿陷性黄土地区及膨胀土地区的顶管工程,应符合国家现研的彳i关标准规范的规定1.0.6给水排水工程顶管匚程的勘察设计、施L和验收,除应符合本规程外,尚应符合国家现行的有关标准规范的规定2术语和符号1.1.1 语2.1.1 顶管pipejacking借助顶推装置,将管道在地下逐节顶进的非开挖施r技术,2.1.2 小自径顶管smaller<lianw*t*rpipejacking(microtunneling)不宜进入或无法进入作业的内径小于8nm的顶管2.1.3 长距离顶管longdistancepipejacking一次连续顶进长度4(X)m以上并设置中继间的顶管2.1.4 超长跖离顶管sux*rlongdistancepipejucking一次连续顶进长度过IoOOm以上的长距离顶管2.1.5 巾绡职,.ene!'te.'ick>gs,aii<r为控制IU大顶力而I攵置在管道中间的续顶机构2.1.6 工作井starlingShah顶管始发端放置顶进设备并进行顶进作业的竖井一2.1.7 深工作井startingshaftforth<<l<lhoverIOm指井底离地面的高度超过IOm的工作并，2.1.8 接收井arrivingslaft顶管终端接受顶管机的竖井.2.1.9 曲线顶管curvilinearpipejacking轴线在水平方向或垂直方向呈曲线变化的顶管2.1.10 顶管机jackingmachine安装在顶进管道最前端的,用于掘进、防坍、出泥和导向等的顶管机构2.1.11 主顶站mainjackingstati<>n设置在工作井内并向顶进管道尾端施加推力的机构2.1.12 导轨guidetrack固定在工作井底板上,作为顶管初始导向和管段拼接平台用的轨道2.1.13 穿墙孔msag<*M>1<forpipejacking顶管机从工作井穿墙入土的墙洞:2.1.14 接收孔arrivingholeforpipejacking顶管机从土中穿入接收井的孔洞2.1.15 不稳定±Iionslabilizrdsoil指饱和、松散的粉细砂、淤泥、淤泥质十.、干燥的松砂土及膨胀土、湿陷性黄土等I2.1.16 反力墙（后座墙）reactionwall工作井中承受顶力的墙体2.1.17 后座jackingl>ase安装在主油缸与反力墙之间.用于扩大反力墙承力面枳的支承件。1.1.2 符号2.2.1 管道结构上的作用和作用效应尸&顶力作用设计值；F11,顶力偏心时管道传力而承受的最大顶力设计值；F管顶覆土小于I倍管径或前土皆为淤泥时管顶上部竖向土压力标准值：.u管拱背部竖向土压力标准值；FZ管顶覆土较深时的竖向土压力标准值；Flk温度作用标准值；管道的工作内水压力标准值；R材料抗力设计值；S作用效应组合值1.1.3 土及管材性能C土的粘聚力；Ef管材抑性模盘；&管侧土的综合变形模量；/材料抗拉强度；/.材料抗压强度；Z,地基承载力特征值；SN玻璃纤维增强型料夹砂管刚度等级；/.土的重度；Z管材肃度；$土的内摩擦角1.1.4 几何参数Att当管节间无脱离时,木垫圈。管道的接触面积;H1竖向土压力传至管顶的影响宽度；I)管道内径；DQ管道中心直修；OL-管道外径；DN管道公称直径；/.管顶被土厚度；从一地下水位深度；/管壁设计厚度。1.1.5 设计系数K.主动土压力系数；t可变荷载组合系数；1果受顶力的受压强度折减系数；M偏心受压坡大压应力提高系数；,材料脆性系数；M钢管顶管稳定系数；八一混凝土强度标准调正系数3顶管工程勘察规定3.1 一般规定3.1.1 顶管工程勘察时,应杳明沿线各地段的地质、地貌、地层结构特征、各类土层的性质、空间分布,3.1.2 当顶管匚程地段TF暗埋的河、湖、沟、坑时,应查明分布范国、埋置深度,提供覆盖层的工程地质特性3.1.3 应查明沿线各地段可能产生潜饨、流沙、管涌和地羲液化地层的分布竟08、埋深屏度及其工程地质特性3.1.4 当有地下障碍物时,应杳明地卜.障碍物及邻近地段地下埋设物的分布范围
