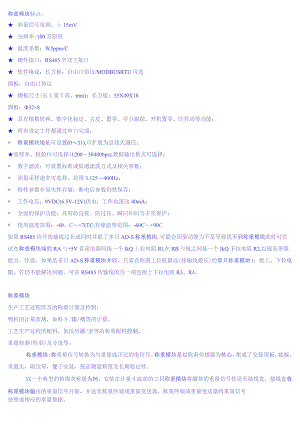

称重模块特点.docx

称重模块特点: 测量信号范围：土15mV 分辨率:100万原码 温度系数：W5ppm/C 硬件接口：RS485半双工接口 软件协议：长方板：自由口协议/MODBUSRTU可选圆板：自由口协议 裸板尺寸(长X宽X高，mm)：长方板：55X49X18圆板：32×8 具有模数转换、数字化标定、去皮、置零、零点跟踪、开机置零、防抖动等功能； 所有设定工作都通过串口完成；* 称重模块地址可设置(031),可扩展为总线式通信；波特率、校验位可选择(120038400bps),数据输出格式可选择；* 数字滤波：可设置标准或低通滤波方式及相关参数；* 测量采样速率可选择，范围3.125400Hz；* 特性参数非易失性存储，断电后参数仍然保存；* 工作电压：9VDC(6.5V-12V)供电；工作电流这40mA；* 全面的保护功能：具有防反接、防过压、瞬间抑制等多重保护；* 使用温度范围：-40。C+7(TC;存储温度范围：-60C+90C如果RS485信号传输线过长或同时并联了多只AD-S称重模块,可能会因驱动能力不足导致找不到称重模块此时可尝试在称重模块端的RA与+5V直流电源间接一个IkQ上拉电阻Rl,在RB与地之间接一个IkQ下拉电阻R2,以提高带载能力。注意，如果是多只AD-S称重模块并联，只需在距离上位机最远(传输线最长)的那只称重模块t：接上、下拉电阻。若仍不能解决问题，可在RS485传输线的另一端也接上下拉电阻R3、R4。称重模块生产工艺过程涉及的称重计量及控制：物料的计量监测，如料斗/罐/槽等的计量。工艺生产过程的配料，如反应罐/釜等的称重配料控制。重量检测(检重)及分选等。称重模块:将重量信号转换为与重量成正比的电信号。称重模块是以称重传感器为核心，集成了安装顶板，底板，承载头，限位等，便于安装，保证测量精度及长期稳定性。以一个典型的粉煤灰称量为例，安装在计量斗底部的三只称重模块将罐体的重量信号传送至接线盒，接线盒将称重模块输出的重量信号并联，并送至称重终端或重量变送器。称重终端或重量变送器将重量信号处理成相应的重量数据。称重模块* 对于非专业的用户来说，直接使用称重传感器是非常困难的。* 称重模块是一种新型的称重元件，它将称重传感器、负荷传递装置和安装连接件等部件组合在一起，可以非常方便地和各种形状的机械装置相连接，如滚道、平台、立罐、槽罐、料斗等。* 安装了称重模块的系统既可以保证称重传感器的精度高，长期稳定性好的特点，又解决了因安装不当而造成的称重误差。* 使用称重模块的设备测量通常能达到优于万分之五的测重精度。静载称重模块安装方式采用不锈钢材料，有效抵御腐蚀性物质侵蚀。固定、浮动、半浮动三种结构，可在各种恶劣条件下使用。动载称重模块安装方式在采用四只动载称重模块的安装方式中，一般其中两只称重模块的三面受限位，另外两只称重模块只在端部限位。称重模块应用根据称重模块在实际应用中受力特点，称重模块分为两种；静载称重模块与动载称重模块。静载称重模块适用于只受垂直作用力的场合。如反应釜、槽罐、储料斗的重量检测。动载称重模块适用于作用力较明显的场合。如平台、生产线、传送带的重量检测。称重模块应用* 重量监测* 定量控制* 流量物位检测* 散料积算S* 测力* 检重/分选/计数* 流量给料* 配料称重模块选购、安装、调试注意事项：* 由于称重模块组成的称重系统便于实现过程自动化称量，便于与计算机联网，因而在化工企业必将得到越来越广泛的应用。* 称重模块组成的称重系统，量程和分度值可以在仪表允许的范围内，根据需要自行设置。* 称重模块维修方便，若传感器损坏，可以调节支撑螺杆将秤体顶起，不必拆除称重模块，就能更换传感器* 接线盒中并联各路称重模块信号，并可根据各称重模块受载情况调节角差，经过汇集后的重量信号送至称重端或重量变送器。* 称重终端或重量变送器将重量信号处理成相应的重量数据。* 由于称重模块组成的称重系统便于实现过程自动化称量，因而在化工企业必将得到越来越广泛的应用。* 更多的称重模块知识尽在亚津传感器之家！称重模块称重模块经过专业设计，专门用于工业环境条件下的自动控制应用。快速、耐用精确和直接连接是这一系列产品的主要特征。可将称重模块用于称重控制和填充/配料应用场合中。采用专有传感器，有5种不同的型号可供选用，称重范围从120g到6kg,分辨率从Slmg到0.01g,120g到6kg,测量精度从0.1mg到0.01g。采用紧凑型和极其耐用的不锈钢外壳封闭经过技术认证的称重传感器和电子板。可以将称重模块与任意工艺控制系统直接连接。利用所提供的软件工具可轻松地进行安装和配置。称重模块特色1只需几分之一秒便可完成毫克称重1适合在恶劣工业环境中使用1采用不锈钢外壳-防护等级可达IP66/671 与PLC(RS232;RS422;ProfibusDP;DeviceNet;Profinet10;ElhemetIP)直接连接称重模块利益1快速、准确的填充/灌装应用1贵重材料的优化使用I高度工艺安全性1可缩短循环时间和实现停机检修时间的最小化1提高生产量1自动故障检测称重模块标准配置1内置校正硅码I不锈钢外壳1过载保护1采用不渗透密封的加载板1下悬式称重配置1含有配置和应用软件的CD称重模块介绍产品型号：FWC-1.1,FWC-Ll描述：固定式不锈钢静载称重模块,Lit,4.5m电缆浮动式不锈钢静载称重模块.It,4.5m电缆BOM：；称重模块描述采用进口不锈钢焊接密封传感器，防护等级IP68,适合耐酸、碱应用环境传感器满足OIMLR60C3和NTEP100OOIIIL要求结构独特，可方便地安装在各种槽罐上三种顶板结构（固定式、浮动式和半浮动式），可以消除槽罐因热涨冷缩带来的称量误支撑螺栓，防止设备倾覆安装简单、快速维护方便，节约停机维护时间适用于恶劣环境下，槽罐的配料过程称重控制称重模块特点采用进口不锈钢焊接密封传感器，防护等级1P68,适合耐酸、碱应用环境传感器满足OIMLR60C3和NTEP10000IIIL要求结构独特，可方便地安装在各种槽罐上三种顶板结构（固定式、浮动式和半浮动式），可以消除槽罐因热涨冷缩带来的称量误支撑螺栓，防止设备倾覆安装简单、快速维护方便，节约停机维护时间适用于恶劣环境下，槽罐的配料过程称重控制称重模块称重传感器实际上是一种将质量信号转变为可测量的电信号输出的装置。用传感器茵先要考虑传感器所处的实际工作环境，这点对正确选用称重传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性。在称重传感器主要技术指标的基本概念和评价方法上，新旧国标有质的差异。称重传感器按转换方法分为光电式、液压式、电磁力式、电容式、磁极变形式、振动式、陀螺仪式、电阻应变式等8类，以电阻应变式使用最广。各种类型称重模块的应用范围及用途称重传感器形式的选择主要取决于称重的类型和安装空间，保证安装合适，称重安全可靠；另一方面要考虑厂家的建议。对于传感器制造厂家来讲，它一般规定了传感器的受力情况、性能指标、安装形式、结构形式、弹性体的材质等。譬如铝合金悬臂梁传感器适合于电子计价秤、平台秤、案秤等；钢式悬臂梁传感器适用于电子皮带秤、分选秤等；钢质桥式传感器适用于轨道衡、汽车衡等；柱式传感器适用于汽车衡、动态轨道衡、大吨位料斗秤等。称重传感器主要应用在各种电子衡器、工业控制领域、在线控制、安全过载报警、材料试验机等领域。如电子汽车衡、电子台秤、电子叉车、动态轴重秤、电子吊钩秤、电子计价秤、电子钢材秤、电子轨道衡、料斗秤、配料秤、罐装秤等。称重模块功能特点：采用不锈钢焊接密封传感器,防护等级IP68可在各种恶劣环境下作用.球形连接件,始终保持称重模块的垂直称重状态支撑螺栓,防止设备倾覆安装简单,快速维护方便,节约停机维护时间适用于化工,医药,食品等行业的中小容量反应釜的配料称重控制称重模块技术指标：传感器：SB额定容量：051,2,3灵敏度：2±0.002mV/V不重复性：0.01%R.滞后：±0.02%R.O.非线性：±0.02%R.O.蠕变(30分钟)：±0.02%R.O.零点输出：±1%R.O.温度补偿范围：-10+40C工作温度范围：-20+60C灵敏度温度系数：±0.002%loadC零点温度系数：±0.002%R.O.C输入阻抗：381±4Q输出阻抗：350±lQ绝缘电阻：25000(直流50V)MC建议激励电压：5-15V(DCAC)最大激励电压：20V(DCAC)安全过载：150%R.C.极限过载：300%R.C.防护等级：1P67电缆长度:4m称重模块的典型应用如下：?非自动电子称?简单的非连续式称重过程?监测料仓与料斗的装载量?测量吊车与钢索负荷?测量工业货梯或者轧制线的负荷?有爆炸性危险区域中的电子称（带有防爆接口SlWAREXlS或者Pi的区域2或者1）?监测输送带张力?测力装置、料斗称、台称以及吊车称称重模块特点：使用优质进口传感器，称量精度高结构独特，可方便地安装在各种槽罐上三种顶板结构（固定式、浮动式和半浮动式），可以消除槽罐因热涨冷缩带来的称量误差支撑螺栓，防止设备倾覆且方便维护优质合金钢，表面镀模安装简单、快速维护方便，节约停机维护时间适用于槽罐的配料过程称重控制称重模块技术指标：额定容量T0.5,1,2,351015,20整机精度：20kg-50kg灵敏度mVV2±O.OO2安全过载%R.C.150极限过载%R.C.300防护等级1P67电缆长度m4、5、6、9.5适用范围：容量：0.3,0.5,1,2,3,5,10,15,20t载荷:静载应用：平台、立罐、槽罐等称重模块是为下列应用而优化配置的：。筒仓或料仓的填充料位监视；。吊车及缆绳负荷的测量，其它力的测量；0工业电梯或轧机机组的负荷测量；。有爆炸危险区域内的称重（利用SIWAREXIS防爆接口）；。皮带张力测量设备。称重模块适用于以下场合：O起重机、缆线负载和其它需要测力的场合o工业电梯或滚动磨坊的负载测量o皮带张力测量设备o更多使用张力全桥作为传感器的场合称重模块典型应用领域有：o液体灌装；O在一个包装系统中装袋；O分检秤，以及级别减小称重和填料称重；O分检分级试验；O具有累加功能的自动装料。在称重技术需要高速度和高精度的所有场合，称重模块是你的最佳选择。得益于它的高分辨率（3X6000d,可以校准），这种秤可以设计成在广泛的领域上精确地工作，利用称重模块典型应用有：?流速和流量测量?输送皮带载荷测量?输送皮带累计量测量?装料和给料控制?P1D控制（适用于失重秤）。SIWAREXR称重传感器配备有应变片，可用于静态和动态重量测量。SIWAREXR称重传感器的范围包括从6千克到280吨的额定负荷。称重模块特点：?可选不锈钢组件提供高度防腐蚀能力（不包括K系列）?密封外壳即使在严酷及侵蚀性环境中也可使用（不包括K系列）?紧凑称重模块便于安装使SIWAREXR称重传感器适用于工业称重中的几乎所有应用场合例如容器
