双柱带表高度尺使用说明书.docx

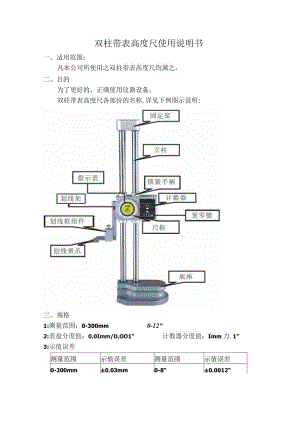

双柱带表高度尺使用说明书一、适用范围：凡本公司所使用之双柱带表高度尺均属之。二、目的为了更好的、正确使用仪器设备。双柱带表高度尺各部份的名称,详见下例图示说明:三、规格1:测量范围：0-300mm0-12"2:表盘分度值：0.0Imm/D.OO1"计数器分度值：Imm力.1"3:示值误差测量范围示值误差测量范围示值误差0-200mm±0.03mm0-8"±0.0012">200-300mm±0.04mm>8-16"±0.0015"四、使用方法：4.1 置零4.1.1 使用前擦净底座和量爪工作面。4.1.2 松开锁紧手柄。4.1.3 转动测量手柄a.粗调:快速转动手轮b.微调:缓慢转动手轮使量爪工作面和基准面接触。4.1.4 转动表盘,置零。4.1.5 按下计数器上的置零键,使计数器读数为零。4.2 在完成以上操作的前提下,便可进行高度测量或划线。4.3 读数方法4.3.1 如果以基准面为准向上测量,则读数为计数器上面的窗口读数值与表的读数之和。4.3.2 如果以基准面为准向下测量,则读数为计数器下面的窗口读数值与表的读数之和。4.3.3 相对测量:首先测量一个参考件再转动表盘置零并将计数器置零,最后测量工件并直接从计数器和表上读取数值。六、注意事项6.1 保持清洁、防止碰撞,以免降低测量精度。6.2 用后要降低尺框,但划线量爪底面与基准面要保持一定距离,不可低于底座底面。若长时间不用时,拆下划线量爪,并在划线架底面、划线爪上、立柱及底座上涂上少量防锈油.
