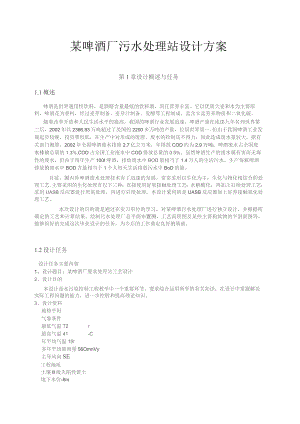

（精编）某啤酒厂污水处理站设计方案.docx

某啤酒厂污水处理站设计方案第1章设计概述与任务1.1概述啤酒是世界通用性饮料，是酒精含量最低的饮料酒，而且营养丰富。它以优质大麦和水为主要原料，啤酒花为香料，经过麦芽制备、麦芽汁制备、发酵等工程制成，富含丰富营养物质和二氧化碳。随着改革开放和人民生活水平的提高，我国的啤酒行业发展迅速，啤酒产量在连续九年名列世界第二后，2002年以2386.83万吨超过了美国的2200多万吨的产量，位居世界第一.但由于我国啤酒工业发展起步较晚，投资费较低，在生产中对形成的废渣、废水的控制还不得力，因此造成废水量较大。据有关部门测算，2002年全国啤酒废水排量2.7亿立方米，年排放COD约为2.9万吨；啤酒废水占全国废水排放总量的1.3%,COD占全国工业废水中COD排放总量的0.5%。虽然啤酒生产的废水属有害而无毒性的废水，但由于每年生产100t啤酒，排放废水中BOD量相当于1.4万人的生活污水，生产每瓶啤酒排放的废水中BOD含量相当于1个人每天生活排放污水中BoD的量。目前，国内外啤酒废水处理技术有了迅速的发展，常常采用以生化为主，生化与物化相结合的处理工艺.主要采用的生化处理有以下三种：直接使用好氧接触处理工艺；水解酸化，再加上后续处理工艺：采用UASB反应器进行厌氧处理，再进行后续处理。本设计采用的是UASB反应器加上好养接触氧化处理工艺。本次设计的目的就是通过在实习单位的学习，对某啤酒污水处理厂进行独立设计，并根据所确定的工艺和计算结果，绘制污水处理厂总平面布置图，工艺流程图及某些主要构筑物的平剖面图等，能够很好的完成这次毕业设计的任务，为今后的工作奠定良好的基础。1.2设计任务设计任务主要内容1、设计题目：某啤酒厂废水处理站工艺设计2、设计目的本设计是水污染控制工程教学中一个重要环节，要求综合运用所学的有关知识，在设计中掌握解决实际工程问题的能力，进一步控股和提高理论知识。3、设计资料地势平坦气象条件最低气温T2r最高气温41-C年平均气温15t多年平均降雨量56OmnVy主导风向SE工程地质土壤II级失陷性黄土地下水位-8m厂区平均海拔高度453m(1)进水条件进水水头无压进水管底标高45Om(2)排水条件距离厂区围墙西侧3()Om有一条河流，河水最大流量33m3s;最小流量1.7m3s最高水位44。使用功能主要为一般工业用水和景观用水，属地表水环境质量标准GB-3838-22中IV类水域。4、设计任务根据己知资料，进行啤酒厂废水处理站工艺设计。要求确定污水处理流程，计算各处理构筑物的尺寸，布置污水处理站总平面图和总高程图。表1-1啤酒厂出水水质指标水量(mgL)C0D(mgL)B0D5(mgL)SS(mgL)TNH4N(mgL)TP(mgL)800020001010350406要求达到的出水水质达到国家污水综合排放一级标准。5、设计内容(1)设计说明书说明厂区概况、设计任务、工程规模、水质水量、工艺流程、设计参数、主要构筑物的尺寸和个数、主要设备的型号和数量等；(2)设计计算书各构筑物的计算过程、主要设备(如水泵、鼓风机等)的选取、污水处理站的高程计算(各构筑物内部的水头损失查阅课本或手册，构筑物之间的水头损失按管道长度计算)等；(3)设计图纸污水处理站总平面布置图(2#和高程布置图各一张(1#。第二章设计方案的确定和说明2.1工艺流程加药调PH第一章外运出水2.2处理工艺流程说明2.2.1格栅格栅是一组（或多组）相平行的金属栅条与框架组成，倾斜安装在进水的渠道，或进水泵站集水井的进口处，以拦截污水中较大的悬浮物及杂质，以减轻后续处理负荷，以保证后续处理构筑物或设备的正常工作。格栅是一种最简单的过滤设备，也是最常见的拦污设备，是污水处理厂中污水处理的第一道工序一预处理的主要设备，对后道工序有着举足轻重的作用，要给排水工程的水处理构筑物中，其重要性口益被人们所认识。实践证明，格栅选择的是否合适，直接影响整个水处理实施的运行。人工格栅一般用于小型污水处理站，构造简单，劳动强度大。机械格栅一般用于大中型污水处理厂，这类格栅构造较复杂，自动化程度较高。根据本污水特点，选用细格栅。2.2.2调节沉淀池调节池是用以调节进、出水流量的构筑物。由于该针织废水是周期性排放的，废水的排放量是不均衡的，而且废水中污染物种类及浓度也会随生产工艺的变化而发生改变。这些特点给污水处理带来一定的难度，必须设调节池以均合调节污水水质水量，才不致后续处理受到较大的负荷冲击。为了保证处理设备的正常运行，在污水进入处理设备之前，必须预先进行调节。将不同时间排出的污水，贮存在同一水池内，并通过机械或空气的搅拌达到出水均匀的目的.调节池根据来水的水质和水量的变化情况，不仅具有调节水质的功能，还有调节水量的作用，另外调节池尚具有预沉淀、预曝气、降温和贮存临时事故排水的功能。本设计中向调节池内投加NaOH以调节pH,用PH计进行调节，池内设置一搅拌机以使水质混合均匀，另配备液位计、潜水泵、转子流量计等附属设备。2.2.3上流式厌氧污泥床反应器（UASB）废水从反应器底部流入由颗粒污泥组成的污泥床；废水流经污泥床层与污泥中的微生物接触，发生酸化和产甲烷反应；产生的气体一部分附着在污泥颗粒上，自由气体和附着在颗粒污泥上的气体连同污泥和水一起上升至三相分离区。沼气碰到分离器下部的反射板时，折向反射板四周，穿过水层进入气室。固液混合液经过反射板进入沉淀区，废水中的污泥在重力作用下沉降，发生固液分离。分离后的水由出水渠排出。沉淀下来的厌氧污泥靠重力自动返回到反应区，集气室收集的沼气由沼气管排出反应器，IASB反应器内部设搅拌装置，上升的水流和产生的沼气可满足搅拌要求，反应器内不需填装填料，构造简单，易于操作运行，便于维护管理。UASB有以下优点：沉降性能良好，不设沉淀池，无需污泥回流不填载体，构造简单节省造价由于消化产气作用，污泥上浮造成一定的搅拌，因而不设搅拌设备污泥浓度和有机负荷高，停留时间短2.2.4接触氧化池废水经水解酸化后其可生化性得到了进一步提高，然后由进入接触氧化池进行生物接触氧化处理，在接触氧化池利用好氧微生物将废水中的有机物进行较为彻底的去除，最终分解成Co2、H2O及少量的硝酸盐。生物接触氧化法是一种介于活性污泥法与生物滤池之间的生物膜法工艺。接触氧化池内设有填料，部分微生物以生物膜的形式固着生长于填料表面，部分则是絮状悬浮生长于水中。因此它兼有活性污泥法与生物滤池二者的特点。由于其中填料及其生物膜均淹没于水中，它又被称为淹没式生物滤池。生物膜生长至一定厚度后，近填料壁的微生物将由于缺氧而进行厌氧代谢，产生的气体及曝气形成的冲刷作用会造成生物膜的脱落，并促进新生膜的生长，形成生物膜的新陈代谢，从而降低废水中的CoD、BOD含量，脱落的生物膜将随出水流出池外。因废水的有机物浓度较高，本设计采用的生物接触氧化池为直流鼓风曝气接触氧化池，并选用软性纤维填料。接触氧化池与水解酸化池选用同种规格的填料便于安装和管理。2,2,5沉淀池废水经生化处理后，其有机污染物浓度有了很大程度的降低。废水进入沉淀池停留数小时，将不溶于水的大颗粒絮凝物在重力作用下从水中沉淀下来形成污泥。沉淀池采用竖流式。废水由中心管上部进入，从管下溢出，经反射板的阻拦向四周分布，然后再由下而上在池内垂直上升，上升流速不变。澄清水由池周边集水堰溢出。污泥贮存在污泥斗内，由排泥管通过静压排泥的方式排出。沉淀池中配有六角蜂窝填料，不仅可以最大程度地提高沉淀负荷与效率，而且还可以保持沉淀池中上部分水的稳定性，有效防止污泥上浮。废水经沉淀后溢流出来后进入过渡池收集。在UASB、接触氧化池和沉淀池中均有微生物作用，可大大降低污水中有机物、色度、硫化物等污染物的含量，为后处理提供便利。2.2.6污泥处理系统污泥浓缩脱水的主要对象是间隙水，它占污泥含水量的65%-85%,因此浓缩减少污泥体积最经济有效的方法。污泥含水率从99%降至96%,污泥体积可减少75%,这就为后续处理创造了良好的条件，节省设备投资，降低处理成本。可以这样说，不管污泥采用何种方式处理处置，污泥浓缩是必不可少的。由于在气浮过程中产生的浮渣和沉淀过程中产生的污泥，同时生化处理过程中微生物死亡脱落及废水中的悬浮物沉淀等在池底形成污泥。这些污泥含水率比较高，很容易造成二次污染，所以必须加以有效处理。处理时首先将污泥排入污泥池，然后利用污泥泵将污泥打入压滤机进行压滤，经压滤后形成含水率低于70%的泥饼，这些泥饼要装袋后集中处理，避免产生二次污染，滤液回流进入废水调节池重新进行处理。2.2.7污水厂平面高程布置2.2.7.1平面布置废水处理厂的构筑物包括生产性处理构筑废水、辅助建筑物和连接各构筑物的管渠。对废水处理厂平面布置规划时，应考虑的原则有以下几条。1）布置尽可能紧凑，以减小处理厂的占地面积和连接管线的长度。2）生产性处理构筑物作为处理厂的主要建筑物，在作平面布置时，必须考虑各构筑物的功能耍求和水力耍求，结合地形、地质条件，合理布局，减少投资、运行管理方便。3）对于辅助建筑物，应根据安全方便等原则布更。如泵房、鼓风机房等应尽量靠近处理构筑物，变电所应尽量靠近最大用电户，以节省动力管道；办公室、化验室等与处理构筑物保持一定的距离，并处于它们的上风向，以保证良好的工作条件；贮气罐、贮油罐等易燃易爆建筑的布置应符合防爆防火规程；废水处理厂内的管路应方便运输。4）废水管渠的布置应尽量短，避免交叉。此外还必须设置事故排放水渠和超越管，以便发生事故或检修时，废水能超越该处理构筑物。5）厂区内给水管、空气管、蒸汽管及输配电线路的布置，应避免相互干扰，既要便于施工和维护管理，又耍占地紧凑。当很难敷设在地上时，也可敷设在地下或架空敷设。6）耍考虑扩建的可能，留有适当的扩建余地，并考虑施工方便。应当指出，在工艺设计计算时，就应考虑平面布置，相应地，在平面布置时，如发现不妥，也可根据情况重新调整工艺设计。总之，废水处理厂的平面设计，除应满足工艺设计上的要求外，还必须符合施工、运行上的要求。2.2.7.2高程布置高程布置的目的是为了合理地处理各构筑物在高程上的相互关系。具体地说，就是通过水头损失的计算，确定各处理构筑物的标高，以及连接构筑物间的管渠尺寸和标高，从而使废水能够按处理流程在各构筑物间顺利流动。1）高程布置的主要原则有两条a.尽量利用地形特点使各构筑物接近地面高程布置，以减少施工量，节约基建费用。b.废水和污泥尽量利用重力自流，以节省运行动力费用。2）确定水土流失数量为了达到到重力自流的目的，必须精确计算废水流动中的水头损失。水头损失包括：a.流经处理构筑物的水头损失，包括进出水管渠的水头损失。b.流经管渠的水头损失，包括沿程和局部水头损失，按所选类型计算。3）高程布置时应考虑的因素a.初步确定各构筑物的相对高差，只要选某一构筑物的绝对高程，其他构筑物的绝对高程也可确定。b.进行水力计算时，要选择一条距离最长、水头损失最大的流程，扫远期最大流量计算。同时还应留有余地，以保证系统出现故障或处于不良工况时，仍能正常运行。C.当废水及污泥不能同时保证重力自流时，因污泥量较少，可采用泵提升污泥。d.高程布置应保证出水能排入受纳水体。废水处理厂一般以废水水体的最高水位作为起点，逆废水流程向上倒推计算，以使处理后废水在洪水季节也能自流排出，如设立泵站，则可使泵站扬程最小。e.结合实际情况来考虑高程布置。如地下水较高，则应适当提高构筑物的设置高度，以减少水下施工的工
