花雨湖畔项目设计单位提资要求20191230.docx

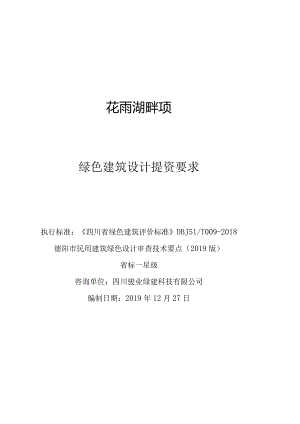

花雨湖畔项绿色建筑设计提资要求执行标准：四川省绿色建筑评价标准DBJ51/T009-2018德阳市民用建筑绿色设计审查技术要点（2019版）省标一星级咨询单位：四川骏业绿建科技有限公司编制日期：2019年12月27日目录一、项目概况1.l绿色建筑认证目标1.2绿色建筑认证依据二、绿色建筑设计阶段建议42.1甲方提资要求4基础资料4221建筑专业52.2.2结构专业52.2.3暖通专业6224给排水专业62.2.5电气专业72.2.6景观专业8一、项目概况花雨湖畔项目位于德阳市峨眉山南路与邛海路交汇处。总用地9225平方米（合13.8亩）。总容积率3.5,总密度35.06%。项目按照德阳市民用建筑绿色设计审查技术要点（2019版）、四川省绿色建筑评价标准DBJ51T/009-2018进行绿色建筑评价，评价目标为:设计阶段一星级。项目效果图如下图所示：图I项目效果图1.1绿色建筑认证目标根据甲方要求，本项目绿色建筑评价标识目标为：四川省绿色建筑评价标准DBJ51T009-2018f11德阳市民用建筑绿色设计审查技术要点（2019版）进行绿色建筑评价，评价目标为：设计阶段一星级。1.2绿色建筑认证依据1.四川省绿色建筑评价标准DBJ51/T009-20182德阳市民用建筑绿色设计审查技术要点（2019版）2.建筑采光设计标准GB/T50033-20133.建筑照明设计标准GB50034-20134.民用建筑热工设计规范GB50176-20165.民用建筑节水设计标准GB50555-20106、民用建筑隔声设计规范GB50118-20107.国家、省、市现行的相关法律、法规、规范性文件二、绿色建筑设计阶段建议2.1甲方提资要求基础资料1、提供工程造价预算书（由相关预算方提供计算书或提供预算文件）。2、场地环境噪声检测报告3、场地土壤氢浓度检测报告4、环评报告或环评批复2.2设计院提资要求2.2.1建筑专业1、电梯：合理选用电梯，并采取电梯并联、群控等节能控制措施。（设计说明补充）2、门窗工程，外窗可开启面积比例达到达到35%,玻璃幕墙达到10%。卧室、起居室的窗地面积比达到1/5以上，通风开口面积与房间地板面积的比例达到8%以上。（复核门窗大样）3、节能设计满足规定性指标的要求，隔热和结露现行国家标准民用建筑热工设计规范GB50176的要求。需要隔热及结露计算书（节能软件可直接导出）2.2.2结构专业1、设计说明中需明确：现浇混凝土全部采用预拌混凝土，砂浆全部采用预拌砂浆；不采用国家和地方禁止和限制使用的建筑材料及制品；混凝土结构中梁、柱纵向受力普通钢筋应采用不低于400MPa级的热轧带肋钢筋。2、建筑形体的规则性应根据现行国家标准建筑抗震设计规范GB5OO11-2O1O的有关规定进行划分，判定本建筑形体属于形体规则、形体不规则、特别不规则、严重不规则何种。提供建筑形体规则性判定报告。详见附件一2.2.3暖通专业1、暖通设备表中对于风量大于100OOm3/h的风机，应标明风机单位风量耗功率，需满足公共建筑节能设计标准GB50189-2015中表4.3.22的规定。2、合理考虑排风位置，避免卫生间、餐厅地下车库等区域的空气和污染物串通到室内其他空间或外主要活动场所。4、设计说明补充预留分体空调，分体空调满足二级能效指标要求。2.2.4给排水专业1,分项计量：按照使用用途，对住户、商业、办公、绿化、冲洗、泳池等用水分别设置用水计量装置、统计用水量。按付费或管理单元，分别设置用水计量装置、统计用水量，图纸中应有分级水表示意图，上级水表应包括下级所有水表。2、设计说明补充：采用2级节水器具，给水节水系统的设置，符合现行国家标准民用建筑节水设计标准GB50555的要求；节水器具和设备的选择符合现行行业标准节水型生活用水器具CJ164的规定；节水器具效率指标应满足下表要求：节水器具节水器具参数及特点用水效率等级坐便器一次冲水量冲水量不大于3.5L/5.0L2级淋浴器流量不大于0.12i7s2级水嘴流量不大于0.125Ls2级小便器一次冲水量冲水量不大于3.0L2级大便冲洗阀-冲水量冲水量不大F5.OL2级4、管网漏损：选用密闭性能好的阀门、设备，使用耐腐蚀、耐久性能好的管材、管件。室外埋地管道采取有效措施避免管网漏损。设计阶段根据水平衡测试的要求安装分级计量水表。5、减压措施：合理设置减压阀。在给水系统原理图中应体现减压阀，并注明用水点供水压力不大于0.20MPa,且不小于用水器具要求的最低工作压力。（建议提供用水点压力计算表）6、采用雨水回收系统或雨水入渗措施（强条，二选一）（1）雨水回收：需要设置雨水回收系统，回收场地雨水，并用于绿化浇洒及道路冲洗（2）雨水入渗：需要在场地休闲广场和健身广场设置适宜的透水铺装，并在集中绿地设置适宜的下凹式绿地，并在给水总平面图中表达。7、设计说明补充：道路及车库冲洗全部采用节水型高压水枪。系统图与平面图中并预留高压水枪用水取水点。2.2.5电气专业1、设计说明，各房间或场所的照明功率密度值不应高于现行国家标准建筑照明设计标准GB50034中规定的目标值。主要功能房间有合理的控制眩光措施。室内照度、统一眩光值、一般显色指数等指标满足现行国家准建筑照明设计标准GB50034-2013中的要求。2、分项计量，冷热源、输配系统和照明等各部分能耗应进行独立分项计量。3、采用节能型电梯，并采取节能控制方式。4、水泵、风机等设备及其他电气装置满足相关现行国家标准的节能评价值要求。2.2.6景观专业（注：施工图报审图时，若还没有景观图纸，请及时告知，涉及到景观的内容可以先做承诺项，图纸后续提供即可。）1、设计说明，种植适应当地气候和土壤条件的植物，采用乔、灌、草结合的复层绿化，种植区域覆土深度和排水能力满足植物生长需求。乔木不少于3株/10Om2。（在苗木表及种植施工图上应有体现）。2、绿化总平面图，标明所有绿地的位置、面积，统计绿地总面积、绿地率、公共绿地面积、人均公共绿地面积数据。3、景观照明，室外照明设计需满足城市夜景照明设计规范JGJ/T163的规定。需提供景观照明图纸，应避免采用射灯，采用庭院灯及采取截光措施，避免灯光直接射入夜空中或影响周边建筑。4、景观水体的补水必须采用非传统水源补水，补水管接市政中水管网或设置雨水回收系统进行景观水的补水。附件一：建筑形体规则性判定报告项目名称：XX项目说明内容："一般不规贝I"为两项以下计算单位：XXXX有限公司对应条款：8.2.1条择优选择建筑形体，评价总分值为8分。根据现行国家标准建筑抗震设计规范GB50011规定的建筑形体规则性评分，建筑形体不规则，得3分；建筑形体规则，得8分。1、结构体系概况：结构平面为矩形，平面体型较为规整。除局部突出结构层，结构体系左下部分塔楼在第4、5层在考虑偶然偏心时，楼层的最大弹性水平位移（层间位移）与平均层间位移的比值为1.45,大于1.2,属于平面不规则结构中的扭转不规则结构。结构体系右下部分塔楼在第4、5层在考虑偶然偏心时，楼层的最大弹性水平位移（层间位移）与平均层间位移的比值为147,大于1.2,属于平面不规则结构中的扭转不规则结构。左下部分分塔Y向正偏心静震（规定水平力）工况的位移层号位移比层间位移比7L431.4161.431.394,51.441.4431.441.4321.44L4511.OO1.00本工况下全楼最大位移比=1.44（发生在2层1塔）本工况下全楼最大层间位移比=1.45（发生在2层1塔）Y向负偏心静震（规定水平力）工况的位移层号位移比层间位移比7L461.516L451.434,51.451.472,31.441.4411.OOLoO本工况下全楼最大位移比=1.45（发生在4,5层1塔）本工况下全楼最大层间位移比=1.47（发生在4,5层1塔）结构体系不存在凹凸不规则及楼板不连续。结构体系不存在竖向不规则，无结构转换，无楼层竖向刚度突变。2、建筑形体规则性判定本项目经反复调整优化有下面一项不规则类型定义对应情况判断结果扭转不规则位移比大于1.2X:L09,Y:1.39是凸凹不规则凹进大于总尺寸的30%凹进为总尺寸的25%否楼板局部不连续有效宽度小于50%或开洞大于30%或较大错层有效宽度为典型宽度的70%否侧向刚度不规则侧向刚度小于70%(80%):局部收进大于下层的25%局部收进为下层的30%否竖向构件不连续柱、墙、支撑转换无转换否否楼层承载力突变受剪承载力小于上层的80%受的承载力最小为上层90%否根据建筑抗震设计规范3.4.3条及条文说明，综合考虑，本项目属于平面不规则、竖向规则建筑，属于建筑形体不规则，得3分。
