电气工程质量通病及防治.docx

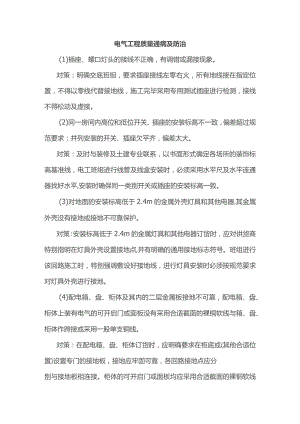

电气工程质量通病及防治(1)插座、螺口灯头的接线不正确，有调错或漏接现象。对策：明确交底班组，要求插座接线左零右火，所有地线接在指定位置，不得以零线代替接地线，施工完毕采用专用测试插座进行检测，接线不得松动及虚接。(2)同一房间内高位和低位开关、插座的安装标高不一致，偏差超过规范要求；并列安装的开关、插座欠平齐，偏差太大。对策：及时与装修及土建专业联系，以书面形式确定各场所的装饰标高基准线，电工班组进行线管及线盒安装时，必须采用水平尺及水平连通器找好水平,安装时确保同一类别开关或插座的安装标高一致。(3)对地面的安装标高低于2.4m的金属外壳灯具和其他电器,其金属外壳没有接地或接地不可靠保护。对策：安装标高低于2.4m的金属灯具和其他电器订货时，应对供货商特别指明在灯具外壳设置接地点,并有明确的通用接地标志符号。班组进行该回路施工时，特别强调敷设好接地线，进行灯具安装时必须按规范要求对灯具外壳进行接地。(4)配电箱、盘、柜体及其内的二层金属板接地不可靠，配电箱、盘、柜体上装有电气的可开启门或面板没有采用合适截面的裸铜软线与箱、盘、柜体作跨接或采用一股单支铜线。对策：在配电箱、盘、柜体订货时，应明确要求在柜底或(其他合适位置)设置专门的接地板，接地应牢固可靠，各回路接地点应分别与接地板相连接。柜体的可开启门或面板均应采用合适截面的裸铜软线与配电箱、盘、柜体相连做好接地跨接。(5)干绩口支路的空气、漏电开关配选欠正确或不合理，产品质量可靠。对策：施工人员必须认真审核施工图纸，对配电干线及支路的空气开关、漏电开关以及配置电缆进行验收。力求干线及支路在配置上符合配电要求，漏电开关动作电流级别正确合理。(6)线管与线槽(盒)箱、盘、柜等连接时，采用熔焊方式开孔，内外无逼母锁紧，管端螺纹外露太多，管口无塑料护套嘴。对策：线管与箱、盘、柜等连接时，必须根据回路数统筹安排,采用开孔器进行开孔，孔洞排列整齐且间距合理,开孔后及时清理毛刺，电线管与槽、箱、盘、柜等连接时，必须内外采用与线管配套的逼母进行紧固，管内穿线时，必须有与管径配套的塑料护嘴保护。(7)壁灯、吸顶灯、吊灯等电器部位无接线盒。对策：加强对班组的监控管理，坚决杜绝在安装壁灯、吸顶灯、吊灯时，在灯具末端不设置接线盒而直接与设备相连的现象。(8)线管及线盒跨接不按照现行规范采用专用接地线卡并采用熔焊连接或跨接导线选择不当。对策：针对此项通病，首先在采购上应加以控制，各种规格的专用接地线卡必须与所配线管相配，工地收货时应仔细检验，接地跨接导线，电线管统一采用截面为4平方毫米的铜线，严禁采用熔焊连接的方式进行跨接。(9)线管敷设排列不整齐美观，支吊架、卡码设置不合理，固定点间距不均匀，管卡与终端、弯头中点、电器器具或(箱、盘、柜)边缘的距离超过500mmo对策：电线管施工时，必须对各回路进行统筹安排，具体操作时必须排列整齐，横平竖直，支吊架、卡码设置合理、整齐美观，固定点按照规范要求间距均匀。(10)金属软管敷设长度及与灯具等相连不符合要求。对策：金属软管敷设长度严格控制在规范要求以内。金属软管不得直埋地下或混凝土内，不得在潮湿场所安装。金属软管中间不得有接头。金属软管与接线盒、设备连接时，必须采用软管接头加以紧固。
