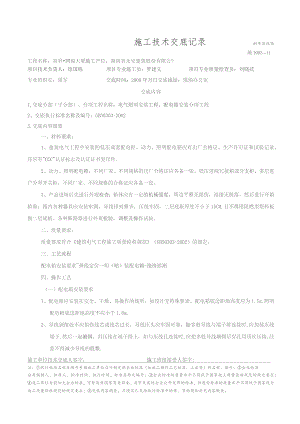

配电箱安装施工技术交底记录.docx
施工技术交底记录湘质监统编施200211工程名称：泉昇同福大厦施工产位：湖南省永安建筑股份有限公?项目技术负责人：徐国栋项目专业施工员：罗建文项目专业质量检查员：刘晓武专业班组长：周军交底时间：2009年月日交底地址：现场办公室交底内容I,交底分部（子分部）、分项工程名称：电气照明安装工程，配电箱安装分项工程2、交底执行标准名称及编号：GB50303-20023,交底内容摘要一、材料要求：1、建筑电气工程中安装的低压成套配电柜，动力、照明配电箱应有出厂合格证、生产许可证和试验记录，还应有"CCC"认证标志及认证证书复印件.2、动力、照明配电箱，不同厂家、不同规格的出厂合格证应各备一张，低压进线冗接箱或分支柜，多层进户分界开关柜，不同厂家、不同规格的合格证应各备一张。3、产品进场后先进行外观检查：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落。然后进行开箱检验：箱内各种器具应安装牢固，导线排列整齐，压接牢固，二层底板厚度不小于15CM,且不得用阻燃型塑料板做二层底板。各种断路器进行外观检验，调整及操作试验。二、质量要求：质量要求符合建筑电气工程施工质量睑收规范（GB50303-2002）的规定。三、工艺流程配电箱安装要求弹线定位一明（暗）装配电箱-绝缘摇测四、操作工艺（一）配电箱安装要求1、配电箱应安装在安全、干燥、易操作的场所，如设计无特殊要求，配电箱底边距地高度应为1.5m,照明配电板底边距地高度不应小于1.8m.2、导线剥削处不应损伤线芯或线芯过长，导线压头应牢固可靠，如多股导线与端子排连接时,应加装压线端子.然后一起涮锡，再压接在端子排上，如与压线孔连接时,应把多股导线涮锡后穿孔用顶丝压接,注意不得减少导线的股数.施工单位技术交底人签字：施工班组接受人签字:注：执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；企业标准的质量水平不得低于国家施工质量验收规范的规定要求；施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；交底内容摘要，只境写已交待执行标准中的章、节标题和补充内容概要。施工技术交底记录湘质监统编施200211工程名称：泉昇同福大厦施工产位：湖南省永安建筑股份有限公?项目技术负责人：徐国栋项目专业施工员：罗建文项目专业质量检查员：刘晓武专业班组长：周军交底时间：2009年月日交底地址：现场办公室交底内容4、交底分部（子分部）、分项工程名称：电气照明安装工程，配电箱安装分项工程5,交底执行标准名称及编号：GB50303-20026、交底内容摘要3、导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套.一般情况一孔只穿一线，但下列情况除外：（1）指示灯配线；（2）控制两个分闸的总闸配线线号相同；（3）一孔进多线的配线.4,配电箱内装设的螺旋熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺丝的端子上。5,配电箱内盘面闸具位置应与支路相对应，其下面应装设卡片框。标明回路名称。6、配电箱内的交流、直流或不同电压等级电源，应具有明显标志。7、配电箱盘面上安装的各种刀闸及自动开关等，当处于断路状态时，刀片可动部份均不应带电（特殊情况除外）。8、配电箱上的小母线应带有黄（LI相）、绿（L2相）、红（L3相）、淡蓝（N零线）等颜色，黄绿相间双色线为保护地线。9、配电箱上的电具、仪表应牢固平正整洁、间距均匀，铜端子无松动，启闭灵活，零部件齐全。（一）弹线定位根据设计要求找出配电箱的位置，并按照箱体外形尺寸进行弹线定位.（三）暗装配电箱1、暗装配电箱中拆开配电箱及安装箱内盘芯、安装箱盖等各个步骤应符合规范要求。2、安装箱体：根据预留洞尺寸先将箱体找好标高及水平尺寸进行定位，根据箱体的标高及水平尺寸核对入箱的焊管或PVC管的长短是否合适，间距是否均匀，排列是否整齐等，如管路不合适，应及时按配管的要求进行调整，然后根据各个管的位置用液压开孔器进行开孔，开孔完毕后，将箱体按标定的位置固定牢固，最后用水泥砂浆填实周边并抹平齐。如箱底与外墙平齐时，应在外堵固定金属网后再做墙面抹灰，不得在箱底板上抹灰。（四）绝缘摇测配电箱（盘）全部电器安装完毕，用500V兆欧表对线路进行绝缘摇测。摇测项目包括相线与相线之间，相线与零线之间，相线与地线之间，零线与地线之间。两人进行摇测，同时做好记录。施工单位技术交底人签字：施工班组接受人签字:注：执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准.工法等）的名称、编号；企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号：企业标准的质量水平不得低于国家施工质量贬收规范的规定要求；施工单位当前如无企业标准，可暂选用国家有关部委.省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求：交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。
