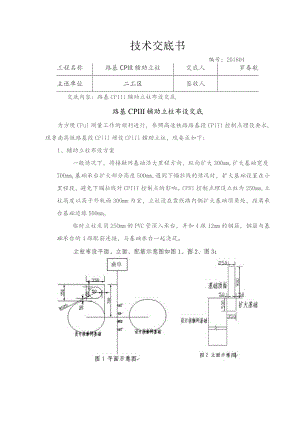

技术交底书编号：201804工程名称路基CPIIl辅助立柱交底人罗春航主送单位二工区签收人交底内容：路基CPIIl辅助立柱布设交底路基CPIII辅助立柱布设交底为方便CPul测量工作的顺利进行，参照高速铁路路基段CPlIl控制点埋设要求,现鲁南高铁路基段CPlIl增设CPlIl辅助立柱，现要求如下：1、辅助立柱布设方案一般情况下，将接触网基础沿大里程方向，纵向扩大300mm,扩大基础宽度700mm,基础承台扩大部分高度500mm,遇到下锚拉线的情况时，扩大基础设置在小里程段，避免下锚拉线对CPIII控制点的影响。CPHI控制点埋设立柱为250mm,立柱高度以高于外轨面30Omm为宜，立柱设在靠线路内侧扩大基础顶角处，距离承台基础边缘500mmo临时立柱采用25Omm的PVC管深入承台，并加4跟12mm的钢筋，钢筋与基础承台的4跟配筋连接，与基础承台一起浇筑。困3配筋示意图"2、CPIII辅助立柱布设里程DK211+567.81线路左右两侧即493/494#接触网基础DK211+622.81线路左右两侧即495/496#接触网基础DK211+677.81线路左右两侧即497/498#接触网基础DK211+732.81线路左右两侧即499/500#接触网基础交底部门：测量队日期：2018.04.02
