聚碳酸酯PC注塑技术参数.docx

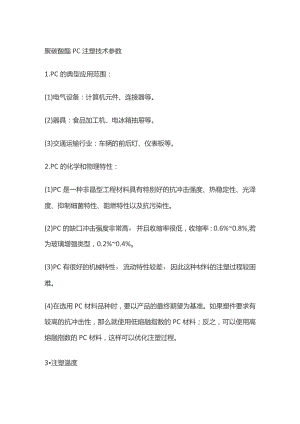

聚碳酸酯PC注塑技术参数1.PC的典型应用范围：(1)电气设备：计算机元件、连接器等。(2)器具：食品加工机、电冰箱抽屉等。(3)交通运输行业：车辆的前后灯、仪表板等。2.PC的化学和物理特性：(1)PC是一种非晶型工程材料具有特别好的抗冲击强度、热稳定性、光泽度、抑制细菌特性、阻燃特性以及抗污染性。(2)PC的缺口冲击强度非常高，并且收缩率很低，收缩率：0.6%0.8%,若为玻璃增强类型，0.2%0.4%o(3)PC有很好的机械特性，流动特性较差，因此这种材料的注塑过程较困难。(4)在选用PC材料品种时，要以产品的最终期望为基准。如果塑件要求有较高的抗冲击性，那么就使用低熔融指数的PC材料；反之，可以使用高熔融指数的PC材料，这样可以优化注塑过程。3注塑温度(1)干燥处理：PC材料具有吸湿性，加工前的干燥很重要。建议干燥条件为IoO120°C,34h。加工前的湿度必须小于0.02%。建议除湿干燥。(2"容化温度:A.另)料温、同)模温、同)压、中速。B.-般PC加工温度为270320,有些改性或低分子量PC为230270oCo(3)模具温度：80120oCo一般控制在80-100。C就可以，对形状复杂，较薄，要求较高的制品，也可提高到IOo-12(TC,但不能超过材料热变形温度。4.注塑压力(1)注射压力：A.因为材料流动性差，需要较高的注射压力：100140MPaB.一般注射压力控制在80-120MPa之间，对薄壁，长流程,形状复杂，浇口较小的制品，为克服熔体流动的阻力，以便及时充满模腔，才选用较高的注射压力(120-140MPa)o从而获得完整而表面光滑的制品。(2)保压压力：注射压力的40%-60%;保压越低，制品应力越低II(3)保压时间：一般小而薄制品不需很长的保压时间，相反，大而厚的制品保压时间应较长。保压时间的长短可通过浇口封口时间的试验予以确定。(4)背压:515MPao5注射速率(1)对于较小的浇口使用低速注射,对其它类型的浇口使用高速注射。(2)取决于流长和截面厚度。(3)薄壁制品需要快速注射。(4)需要好的表面质量，则用多级慢速注射。(5)除了薄壁，小浇口，深孔，长流程制品外，一般采用中速或慢速加工，最好是多级注射，一般采用慢-快-慢的多级注射方式。6残料量：3-7mmo7.浇口系统(1)浇口直径应该至少等于制品最大壁厚的60%70%,但是浇口直径至少为L2mm(浇口斜度为35。,或表面质量好的制品需要2o)o(2)对壁厚均匀的较小制品可采用点式浇口。8.机器停工时段如生产中断，操作机器象挤出机那样直到没有塑料挤出并且温度低到200。C左右：清洗料筒，用高粘性PE,将螺杆从热料筒中抽出并用钢丝刷刷去残料。9.PC注塑工艺壁厚mm温度喷嘴前段。C中段。C后段。C料口。C模温。C干燥/时间。C/hr0.1-0.4250-320290-320270-300250-28080-90100-120IoO120240.5-0.9250-320290-320270-300250-28080-90100-120100120241.0-1.5250-320290-320270-300250-28080-9085-100IOo120241.6-2.2250-320290-320270-300250-28080-9085-100IOo120242.3-3.4250-320290-320270-300250-28080-9085-100100120243.5-5.025032029032027030025028080908510010012024备注：PC熔体流长比为80-100:1,制品厚度一般不低于IMM,大都在1.5-5MM之间壁厚mm压力速度注射mpa保压mpa背压mpa保压S冷却S注射速度Cm/s螺丝速度mm/s0.1-0.416040-706150.300.80高速4000.5-0.912015040-706150300.80高速4001.0-1.512015040-706150.763.27中慢速4001.6-2.28012040-706151.646.55中慢速4002.3-3.48012040706153.8215.10中慢速4003.5-5.08012040-706158.4033.19中慢速400
