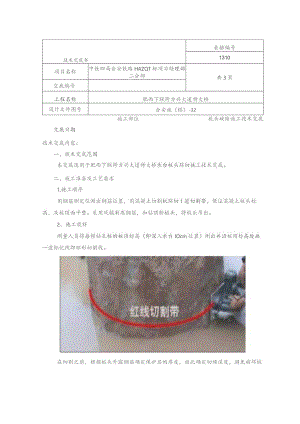

环切法凿除桩头技术交底（定）.docx

技术交底书表格编号1310项目名称中铁四局合安铁路HAZQT标项目经理部二分部共3页交底编号工程名称肥西下联跨方兴大道特大桥设计文件图号合安施（桥）-32施工部位桩头破除施工技术交底交底日期技术交底内容：一、技术交底范围本交底适用于肥西下联跨方兴大道特大桥承台桩头环切施工技术交底。二、施工准备及工艺要求1,施工顺序用钢筋测定仪测出钢筋位置，用混凝土切割机环切1道切割带，保证混凝土桩头标高，及桩顶面平整。采用风镐剥离钢筋，加钻顶断桩头，将桩头吊出。2、施工放样测量人员将每根钻孔桩的桩顶标高（即深入承台IOcm位置）测出并沿桩顶标高处画一道标记线即环形切割线。在切割之前，根据桩头外露钢筋确定保护层的厚度，由此确定切缝深度，避免破坏桩身钢筋。3,切缝用手持混凝土切割机沿红线切割，切割深度一般为35cm左右。在施工中，现场作业人员根据钢筋位置测定仪测出的钢筋保护层数据表，对钢筋保护层厚度大小调整切健深度。为防止在施工过程中割伤桩基钢筋，切缝深度不大于实测的钢筋保护层厚度。4、剥离钢筋用风镐剥离切缝以上钢筋保护层，将钢筋剥离出混凝土后，钢筋向外侧稍微压弯，便于后续施工。5、加钻顶断桩头在切割线以上12cm,沿桩头四周，每根桩均匀布置12-15个孔位（根据桩径大小可适当增加孔位），采用风镐打孔，打孔深度为8IoCm。钻孔完成后，插入钢钎，加钻顶断桩头，钢钎水平或稍向上。每个钢轩配置两个夹片，在桩头顶断后，便于钢轩的取出。6,桩头吊出要注意吊装点位置的选择，找出桩头的重心位置，钢丝绳套牢以后，指挥人员指挥吊车轻轻提起，确定钢丝绳已位于桩头重心位置，方能指挥吊出，防止发生桩头吊装侧滑事故。吊钻的钢丝绳必须选用软性、优质、无死弯和无断丝者。桩头吊出后，人工用簪子将桃顶断面凿除平整，并漏出新鲜混凝土面；不得凿成中间高边缘低的形状。7、调整桩头钢筋桩头吊出后，将桩身钢筋调直并将桩头钢筋按照设计要求调整到相应位置。桩基钢筋应采用冷弯方式进行弯折，严禁借助电焊或氧焊进行弯制。
