桥面系、伸缩缝技术交底.docx

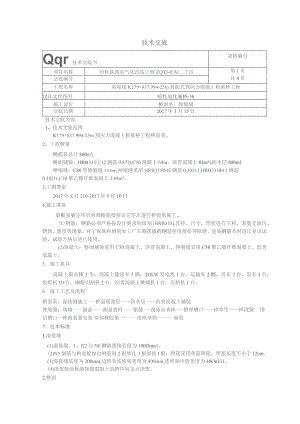

技术交底Qqr技术交底书表格编号项目名称哈牡铁路电气化改造工程ZQTJ-II标二工区第1页共4页交底编号工程名称滨绥线K179+837.994-25m装配式预应力混凝土箱梁桥工程设计文件图号哈牡电化施桥-56施工部位桥面系、伸缩缝交底日期2017年3月15日技术交底内容1、技术交底范围K179+837.994-25m预应力混凝士箱梁桥工程桥面系。2、工程数量桥面系总计800m桥面铺装：HRB33512钢筋9.872t,C50混凝土64m，沥青混凝土84m%防水层800ml伸缩缝：C80型伸缩缝14.6m,伸缩缝采用HRB33516钢筋0.30211,HRB33512钢筋0.1821t,C50聚乙烯纤维混凝土2.88m3。3,工期要求2017年8月210-2017年9月10口4,施工准备梁板安装完毕后分项检验批签认完毕后进行桥面系施工。(1)钢筋：钢筋必须严格按设计要求的级别(HRB335),直径、尺寸、形状进行下料，表面无油污、锈蚀、裂纹等现象，对于现场和钢筋加工厂长期摆放的钢筋使用前必须除锈，进场钢筋及时进行复试试验，试验合格后进行使用。(2)混凝土：桥面铺装采用C50混凝土、沥青混凝土，伸缩缝采用C50聚乙烯纤维混凝土、沥青混凝土。5、施工机具混凝土振动棒3个，混凝土输送车5辆，2OkW发电机1台，运输车2辆，吊车2台，泵车1台，电焊机10台，钢筋切割机2台，沥青混凝土摊铺机1台，压路机1台。6、施工工艺及流程桥面系：湿接缝施工一-桥面现浇层一一防水层一一沥青混凝土铺装伸缩缝：填缝一一铺油一一测量放样一一锯缝一-凿除沥青碎一-整理槽口一一碎养生一一碎浇筑清洁槽口伸缩装置安装安装橡胶条清除杂物验收7、技术标准1.湿接缝(1)湿接缝、1、N2与N6钢筋搭接长度为100Omn1。(2)N5钢筋与桥面板伸出钢筋每2根绑扎1根焊接I根，焊接采用单面焊接，焊接长度不小于12cm.(3)湿接缝高度为200mm,边跨非连续端宽度为400mm,连续端中跨宽度为40OnUi1。(4)浇筑桥面板湿接缝混凝土由跨中向支点浇筑。2,桥面(1)桥面现浇层IIRB33512钢筋钢筋焊接网网格间距为100X100nim,钢筋净保护层2.5cm,(2)桥面铺装C50现浇层混凝土厚度80mm。(3)桥面现浇层顶面设置防水层，防水层采用聚合物改性沥青防水涂料进行涂刷，用量为3.23.5kgm,厚度2mm<,(4)桥面系顶面为IoOmnI沥青混凝土面层，宽度7m。3.伸缩缝(1)伸缩缝预留槽口的后浇C50聚丙乙烯纤维混凝土，聚丙乙烯掺量为0.9kg/m3,掺加微硅粉，含量为20kg/mL(2)0号、4号台上方各设置D80型伸缩缝1道。(3)伸缩缝长度700CmIl(4)具体详见伸缩缝安装图。8、安装图桥面桥面现晓层立面 'n1.100mmiSn*ifr三80mmC5Q¾土桥1j居Z一997x10*242.湿接缝QLJlg 稣9、安全要求10、安全要求：（1）攀登和悬空作业（如架子工、结构安装工等）人员危险性都比较大，因而对此类人员应该通过培训和考试，取得合证件后再持证上岗。（2）高处作业人员，一般每年需要进行一次体格检查。患有心脏病、高血压、精神病、阖痫病等不适合从事高处作业的人员，不可安排他们从事这类作业。对患有心脏病、高血压、精神病等不适合从事高处作业的人员，不得安排从事这类作业，严禁洒后高空作业。（3）各班组工长必须对各作业班组工人进行高处作业的安全技术交底。（4）高处作业人员在各项安全技术措施和人身防护用品未解决和落实之前不得进行施工，对各种用于高处作业的设施和设备，在投入使用前，要一一加以检查，经确认完好后，才能投入使用。（5）上班时必须戴好安全帽，扣好帽带，系好安全带，高处作业人员的衣着要灵便，但决不可赤膊裸身，脚下要穿软底下防滑鞋，决不能穿着拖鞋、硬底鞋带钉易滑的靴鞋，操作时要严格遵守各项安全操作规程和劳动纪律。（6）高处作业中所用的物料应该堆放平稳，不可置放在临边或洞口附近，也不可妨碍通行和装卸，对作业中的走道、通道板和登高用具等，都应随时加台清扫干净。拆卸下的物体、剩余材料和废料等都要加以清理和及时运走，不得过且过任意乱置或向下丢弃，传递物件时不能抛掷。（7）各施工作业场所内，凡有坠落可能的任何物料，都要一律先行撤除或者加固定以防跌落伤人。（8）高处作业必须设置安全标志，张挂安全网等各种专项措施。（9）施工过程中若发现高处作业的安全设施有缺陷或隐患，务必及时报告并立即处理解决，对危及人身安全的隐患，应立即停止作业。所有安全防护设施和安全标志等，任何人都不得毁损或擅自移位和拆除，有些确因施工需要而暂时拆除或移位的都要报经施工负责人审批后才能动手拆移，并在工作完毕后即行复原。（10）在高处作业高耸建筑物的施工中，还应设置安全可靠的避雷装置，以防止施工人员发生触电事故。交底人接底人交底日期接底H期操作者姓名工种接底日期
