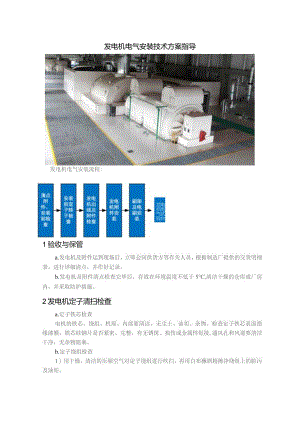

发电机电气安装技术方案指导发电机电气安装流程:电电试台 发机气验1验收与保管a.发电机及附件运到现场后，立即会同供货方等有关人员，根据制造厂提供的交货明细表，进行详细清点，并作好记录。b.发电机及附件清点检查完毕后，存放在环境温度不低于5,清洁干燥的仓库或厂房内，并采取防护措施。2发电机定子清扫检查a.定子铁芯检查电机的铁芯、绕组、机座、内部要清洁，无尘土、油垢、杂物。检查定子铁芯表面绝缘漆膜，铁芯硅钢片是否紧密、完整，有无锈斑、损伤或金属性短接,通风孔和风道要清洁干净，无杂物阻塞。b.定子绕组检查1）用干燥、清洁的压缩空气对定子绕组进行吹扫，再用白布蘸酒精擦净绕组上的脏污及油垢。2）检查绕组表面绝缘漆是否完整、平滑、光亮，有无起泡、裂纹、损伤、脱落现象。漆膜脱落严重，可重新覆盖一层绝缘漆。检查定子槽楔有无断裂、凸出及松动现象。用小锤轻打各块槽楔，其空响长度不得超过1/3,端部槽楔必须紧固。检查绕组端部绝缘有无损伤，槽口垫块有无松动；引出线的绝缘距离是否符合要求，固定端部绕组的支架、端环、压板是否紧固、牢靠、防松垫片是否齐全。3）绝缘引水管不得碰及端盖，不得有凹瘪现象，绝缘水管相互之间不得碰触或摩擦。当有碰触或摩擦时使用软质绝缘物隔开，并固定。c.发电机本体检查检验项目及质量标准工序检验项目性质质量标准质量验收结果定子铁芯检查铁芯外观清洁，无锈蚀、无损伤铁芯叠片无松动及金属性短路通风孔和风道清洁、无杂物堵塞槽楔楔块无断裂、突出及松动端部槽楔嵌紧，牢固每根槽楔的空响长度主控符合产品技术文件要求，或W1/3槽楔长槽楔下波纹板符合产品技术文件要求测温元件及引线完好，绝缘电阻符合产品技术文件要求定子绕组检查绝缘层外观完整，清洁，无伤痕、起泡、龟裂紧固件、绑扎件及防松措施完整、无松动、螺母锁紧端部绕组绑扎牢固、与绑环紧靠垫实穿转子前后定子绕组直流电阻及绝缘电阻主控与出厂值无明显差别测温元件及引线完好，绝缘电阻符合产品技术文件要求3发电机转子清扫检查a.用干燥、清洁的压缩空气吹扫转子各部灰尘，再用白布蘸酒精擦净各部油污。b.用小锤轻轻敲打，检查转子槽楔是否松动；检查转子平衡块固定状况,不得增减或变位，平衡螺丝锁牢；各处定位、紧固螺栓紧固，锁定装置锁牢。C.按制造厂要求进行通风检查，通风孔无阻塞。d.发电机本体检查（转子）检验项目及质量标准工序检验项目性质质量标准质量验收结果转子检查铁芯-通风孔主控通畅表面无锈蚀、漆层无脱落绕组引线与集电环连接牢固且接触良好平衡物平衡块无增减或变位，平衡螺栓锁牢紧固件紧固、牢靠转子两端护环内部清洁，无杂物集电环外表面光滑，无锈蚀、伤痕和油垢槽沟及通风孔通畅，无堵塞穿转子前后转子绕组交流阻抗及绝缘电阻主控与出厂值无明显差别，绝缘电阻不宜低于Q5M风扇检查完好，无损伤4发电机引出线安装a,套管安装1）套管瓷件、法兰完好无裂纹，法兰结合面平整无损伤。套管安装前除必要的电气试验外还要按有关规定做气密试验，合格后再进行安装。2）套管安装时仔细清理套管和出线罩上的法兰结合面，然后用白布蘸酒精擦净结合面上的污垢，套上干净的密封垫，再对角均匀地拧紧法兰螺栓。3）套管接线端子的安装方向符合图纸规定。b.发电机引出线安装1）发电机引出线安装连接前，要认真清理引出线接触面，保证接触面清洁无油垢，镀银层无损伤（严禁打磨镀银层）。2）引出线连接紧固，螺栓扭矩要达到规范值或制造厂规定值。连接螺栓的材质要符合制造厂的要求。连接完的引出线按制造厂的要求进行绝缘包扎处理，工艺要求一定要按制造厂的要求进行,材料配比使用一定按要求使用。5集电环及电刷的检查安装a.集电环要与轴同心，表面光滑，无损伤及油垢。b.同一电机上使用同一型号，同一制造厂的电刷。电刷的编织带连接牢固,接触良好，不得与转动部分或弹簧片相碰触。具有绝缘垫的电刷绝缘垫完好。电刷在刷握内能上下自由移动，电刷与刷握的间隙符合产品的规定；如无规定时,其间隙可为0.10.2mm。恒压弹簧完整无机械损伤，型号和压力符合产品技术条件的规定。同一极上的弹簧压力偏差不超过5机c.刷握与集电环表面间隙符合产品技术要求；当产品无规定时，其间隙可调整为24mm。电刷接触面与集电环的弧度吻合，接触面不小于单个电刷截面的75K电刷在集电环的整个表面内工作，不得靠近集电环边缘。d.发电机附件安装检验项目及质量标准工序检验项目性质质量标准质量验收结果刷架及刷握安装绝缘衬管、绝缘垫检查无损伤，无污垢紧固螺栓及防松措施齐全、紧固刷握与集电环间隙符合产品技术文件要求，无规定时为2mm3mm对地绝缘电阻主控>1M电刷安装（含大轴接地电刷）电刷检查型号规格同一型号、同一厂家外观完好，绝缘垫无损伤弹簧压力符合产品技术文件要求电刷引线连接牢固，与转动部分无碰触电刷与刷握间隙符合产品技术文件要求，无规定时为0.1mm0.2mm,上下移动顺畅电刷端面与集电环接触面积主控75%单个电刷截面定子引出线与套管连接接触面及连接椅查接触面外观控：接触面平整，无损伤变形，镀银层完好螺栓连接齐全、紧固，未形成闭合磁路绝缘水管连接牢固可靠，密封良好绝缘包扎及电位外移试验主控符合产品技术文件要求套管安装外观清洁，无掉瓷、裂纹试验（水冷通道密封试验及电气试验）主控项目齐全，结论合格与出线箱法兰连接螺栓紧固，密封良好对拼接头现场组装外观接触面平整，无损伤和变形，镀银层完好螺栓紧固力矩主控符合产品技术文件要求对接面连接紧密结合出线盒密封性无渗漏电流互感器安装组合次序符合设计文件要求，安装牢固同轴励磁装置检查硅整流组件外观清洁、无锈蚀、无损伤硅整流组件绝缘电阻符合产品技术文件要求与发电机转子回路的电气连接符合产品技术文件要求工序检验项目性质质量标准质量验收结果同轴励磁装置检查高速旋转的电气连接接触面主控不得使用电力复合脂与联轴器螺栓紧固力矩主控符合产品技术文件要求出线罩安装出线罩内绝缘件检查干燥、清洁、无损伤出现检查单相母线周围未形成闭合铁磁回路局部放电在线检测装置耐压试验合格，引线对地距离满足发电机相电压要求接地外壳（底座）接地主控不少于两点，牢固可靠，标识明显定冷水进、出水管及出线盒水管接地可靠接地6接地发电机本体和大轴接地按制造厂图纸进行，安装位置正确，接线牢固。冷却水管接地要便于拆卸
