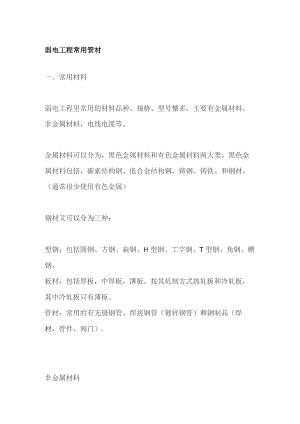

弱电工程常用管材.docx

弱电工程常用管材一、常用材料弱电工程里常用的材料品种、规格、型号繁多，主要有金属材料，非金属材料，电线电缆等。金属材料可以分为，黑色金属材料和有色金属材料两大类。黑色金属材料包括，碳素结构钢、低合金结构钢、铸钢、铸铁、和钢材。（通常很少使用有色金属）钢材又可以分为三种：型钢：包括圆钢、方钢、扁钢、H型钢、工字钢、T型钢、角钢、槽钢。板材：包括厚板，中厚板，薄板。按其轧制方式热轧板和冷轧板，其中冷轧板只有薄板。管材：常用的有无缝钢管、焊接钢管（镀锌钢管）和钢制品（焊材，管件，阀门）.非金属材料包含无机非金属材料和高分子材料。无机非金属材料包括：耐火材料，玻璃、陶瓷材料等。高分子材料包括：橡胶，塑料，合成纤维等。弱电里面常用的是塑料，塑料又分为：热塑性塑料和热固性塑料。1、热塑性塑料热塑性材料是以热塑性树脂为主体成分，加工塑化成型后，具有链状的线状分子结构，受热后又软化，可以反复塑制成型。如聚乙烯，聚氯乙烯，聚丙烯，聚苯乙烯等。2、热固性塑料热固性塑料是以热固性树脂为主体成分，加工固化成形后，具有网状体形的结构，受热后不再软化，强热下发生分解破坏，不可以反复成型。如酚醛塑料、环氧塑料等。二、常用管材1、焊接钢管是指用钢带或钢板弯曲变形为圆形、方形等形状后再焊接成的,表面有接缝的钢管，也称黑管。2、镀锌钢管是指为提高焊接钢管的耐腐蚀性能，对一般钢管（黑管）进行镀锌,也称白管。镀锌钢管的镀锌方式可分为两种，热镀锌和电镀锌。热镀锌镀锌层厚，镀层均匀。电镀锌锌层薄，易破损，但是成本低。3、塑料管聚氯乙烯（PVC）塑料管，是用电石和氯气（电解食盐产生）制成的，根据加入增塑剂的多少，可制成不同硬度的塑料。其优点是：性质较稳定，有较高的绝缘性能，耐酸，耐腐蚀，能抵抗大气，阳光，潮湿影响，可作为电缆和导线的良好保护层和绝缘物，常用于民用建筑，室内有酸、碱腐蚀性介质的场所。缺点是不耐高温，在高温下会导致管材老化加速，所以40。C以上的高温场所不适宜使用，另外在经常发生机械冲击，碰撞，摩擦等的场所也不适用。4、JDG管JDG管，学名套接紧定式镀锌钢导管或电气安装用钢性金属平导管。是取代各类传统电线导管的换代产品，是一种电气线路最新型保护用导管，连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路。JDG管采用镀锌钢管和薄壁钢管的跨接接地线,克服了普通金属导管的施工复杂，施工损耗大的缺点，同时也解决了PVC管耐火性差、接地困难等问题。多用于综合布线、消防布线等施工。5、金属套管普利卡金属套管：普利卡管专指引进国外工艺生产的可挠金属软管。普利卡可挠金属套管是电线、电缆保护套管的最理想的产品。普利卡管是电线电缆保护套管的更新换代产品，其种类很多，但基本结构类似，都是由镀锌钢带卷绕成螺纹状，属于可挠性金属套管。具有优良的耐水性，耐腐蚀性，耐化学稳定性，适用于室内外潮湿，或有水蒸气的场所、可以在潮湿或有腐蚀性气体的场所使用。6、金属波纹管金属波纹管也叫金属软管，或蛇皮管，主要用于设备上的配线,如车床，钱床等。其用0.5mm以上的双面镀锌薄钢带加工压边卷制而成。四、桥架桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。可以独立架设，也可以附设在各种建（构）筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等，它对控制电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。五、线槽线槽又名走线槽、配线槽、行线槽（因地方而异），是用来将电源线、数据线等线材规范的整理，固定在墙上或者天花板上的电工用具。1、金属线槽可选用壁厚2mm的封闭式矩形金属线槽，直接敷设在混凝土地面、现浇钢筋混凝土楼板或预制混凝土楼板的垫层内。地面暗装金属线槽分为单槽型和双槽分离型两种结构形式。当强电与弱电线路需要同时敷设时，为防止电磁干扰，应将强、弱电线路分隔而采用双槽分离型线槽分槽敷设。2、塑料线槽由难燃型硬质聚氯乙烯工程塑料挤压成型，由槽底、槽盖及附件组成，适用于正常环境的室内场所明配线。主要用于电气设备内部布线，在1200V及以下的电气设备中对敷设其中的导线起机械防护和电气保护作用。六、网络地板网络地板是一种为适应现代化办公，便于网络布线而专门设计的地板。又称为布线地板、国外称为netfloor或Cablef100r。通常使用材料为PVC塑料地板，面层为方形，尺寸一般是500mm*500mm,分为35mm厚和40mm厚两种。由十字槽、一字槽和无槽地板块三种规格组合而成。
