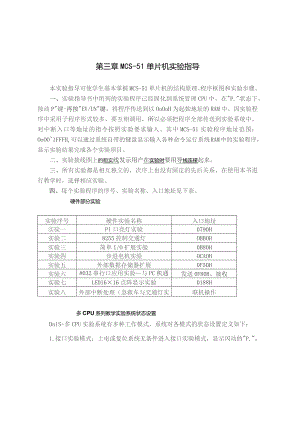

第三章MCS-51单片机实验指导.docx

第三章MCS-51单片机实验指导本实验指导可使学生基本掌握MCS-51单片机的结构原理、程序框图和实验步骤。一、实验指导书中所列的实验程序己经固化到系统管理CPU中，在"P."状态下，按动P"键-再按"EV/UN"键，将程序传送到以OoOoH为起始地址的RAM中。因实验程序中采用子程序形式较多，要互相调用，所以必须把程序全部传送到实验系统中，对中断入口等地址的指令按照实验要求输入。其中MCS-51实验程序地址范围：OoOO1FFFH,可以通过系统自带的键盘显示输入各种命令运行系统RAM中的实验程序，显示实验结果完成各个实验项目。二、实验接线图上的粗实线发示用户在实验时要用导线连接起来。三、所有实验都是相互独立的，次序上也没有固定的先后关系，在使用本书进行教学时，选择相应实验。四、每个实验程序的序号、实验名称、入口地址见下表。硬件部分实验实验序号硬件实验名称入口地址实验一Pl口亮灯实验0790H实验二8255控制交通灯OBBOH实验三简单I/O扩展实验0B80H实验四步进电机实验OCAOH实验五外部数据存储器扩展0F50H实验六8032串行口应用实验与PC机通信发送0F80H、接收实验七LED16×16点阵显示实验0188H实验八外部中断处理（急救车与交通灯实联机操作多CPU系列教学实验系统状态设置DaiS-多CPU实验系统有多种工作模式，系统对各模式的状态设置定义如下：1.接口实验模式：上电或复位系统无条件进入接口实验模式，显示闪动的"P."。2.串口出借模式：在乎.”状态按F2功能键，系统进入串口出借模式，显示"P",该状态用户可以自行定义串行口。按FI功能键或按复位按钮，均使系统返回初始状态."。3下载仿真模式:在"P.”状态按Fl功能键，系统进入下载式仿真模式，显示"H.”,在该状态只有按F2功能键才能返回状态"P:在联机状态下，通过菜单栏"设置仿真模式"，在对话框中设置：（1）.接口实验模式：片外RAM=系统，片外RoM=系统（2.）串口出借模式：片外RAM=用户，片外RoM=系统（3.）下载仿真模式：片外RAM=系统，片外RoM=用户五、注意事项（1）实验时应注意观察，若发现有破坏性异常现象（例如有元件冒烟、发烫或有异味）应立即关断电源，保持现场，报告指导老师。找出原因、排除故障后，经指导老师同意再继续实验。（2）实验过程中需改接线时，应关断电源后才能拆、接线。（3）实验过程中应仔细观察实验现象，认真记录实验结果（数据、波形、现象）。所记录的实验结果经指导老师审阅后再拆除实验线路。（4）实验结束后，必须关断电源、拔出电源插头，并将仪器、设备、工具、导线等按规定整理好。（5）实验后每个同学必须按要求独立完成实验报告。
