活性粉末混凝土（RPC）预实验方案（用石粉取代硅灰）.docx

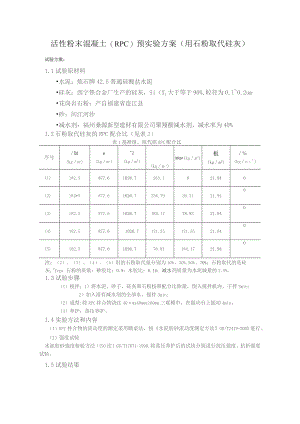

活性粉末混凝土（RPC）预实验方案（用石粉取代硅灰）试验方案；1.1试验原材料水泥：炼石牌42.5普通硅酸盐水泥硅灰：西宁铁合金厂生产的硅灰，Si（Xi大于等于90%,粒径为0.l0.2um花岗岩石粉：产自福建省连江县砂：闽江河沙减水剂：福州桑源新型建材有限公司聚翔酸减水剂，减水率为40%1.2石粉取代硅灰的RPC配合比（见表2）表1基准组、取代组RPC配合比序号/加(kgmt)m(kgm,)"Z(kgm3)(kgm,i)Wsp(kgm3)板(kgm3)(kgn')(1)182.5877.61026.7263.1021.940(2)182*5877.61026.7236.7926.3121,940(3)182.5877.61026.7184.1778.9321.940(4)182.5877.61026.7131.55131.5521.940(5)182,5877.61026.778.93184.1721.940注：（2）、（3）、（4）、（5）组的石粉取代量分别为10%、30%,50%、70%；石粉取代的是硅灰,"fcp：石粉的质量；砂胶比：0.9；水胶比：0.16；减水剂质量为水泥城量的2.5%。1.3试验步骤（1）搅拌：1）将水泥、砂子、硅灰和石粉按照配合比称量，倒入搅拌机内，干拌3min;2）加入溶有减水剂的全部水，搅拌3min;（2）成型:将RPC拌合物浇注40mx40mmx160mm三联模中，在振动台上振动4min。（3）养护：蒸压养护。1.4实验方法和内容（I）RPC拌合物的流动度的测定采用跳桌法，按水泥胶砂流动度测定方法GB/T2419-2005进行。（2）强度试验水泥胶砂强度检验方法（ISO法）GB/T17671-1999,将蒸压养护后的试块分别进行抗压强度、抗折强度试验。1.5试验结果表2RPC、蒸压养护试验结果序号蒸压养护抗折强度（MPa）蒸压养护抗压强度（MPa）(1)(3)(4)(5)设计本次预实验的目的是与前期的预实验相比较,确定石粉取代的最佳取代对象对象与最佳取代量，最后作为论文的取代对象。上学期做的预实验中石粉取代的是硅灰和水泥，然后取代完胶凝材料（硅灰和水泥）后，剩余的胶凝材料扔按基准配合比中胶凝材料的配比（硅灰：水泥=0.3:1）进行分配。得出的结果是掺入）10%的石粉时，蒸压后RPC的抗压强度有显著提高，而20%时，其强度跟为取代前是相差无几的，而有文献研究当硅灰：水泥=0.3:1时，硅灰和水泥能够充分反应，那么用来取代的石粉在反应中是充当什么角色呢？它是会参与反应还是只是作为一种新的填充物呢？所以设计本次预实验时，硅灰和水泥的比不再是0.3:1,硅灰少了，水泥多了，那么取代后RPC的强度是发生什么样的变化呢？是否可以把确定石粉的最佳取代对象与最佳取代量作为论文的一部分，再加上对取代各种取代后的RPC进行宏观力学试验以及微观试验进行论文的写作?这个想法是否得当请老师批评指正.
