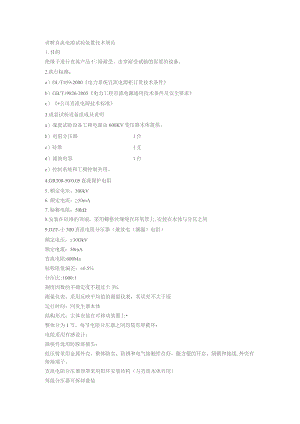

讲解直流电源试验装置技术规范.docx

讲解直流电源试验装置技术规范1.目的绝缘子进行直流产品干/湿耐受、击穿耐受试验的需要的设备。2.执行标准：a）DL/T459-2000电力系统宜流电源柜订货技术条件b）GB/T19826-2005电力工程直流电源通用技术条件及安全要求c）*公司直流电源技术标准3.成套试验设备组成及说明a）成套试验设备工频电源由600KV变压器本体提供。b）电阻分压器1台c）硅堆1支d）滤波电容1台e）控制系统和工频控制共用。4.GR300-50/0.05直流保护电阻5.额定电压：300kV6.额定电流：50mA7.标称电阻：50k8.安装在硅堆的顶端，采用螺格丝缠绕在环氧管上,安装在本体与分压之间9.DZF-士300直流电阻分压器（兼放电（泄漏）电阻）额定电压：±30OkV额定电流：50mA直流电阻:600Ma标称阻值偏差：±0.5%分压比:1000:1刻度因数的不确定度不超过土3%测量仪表：采用反映平均值的测量仪表，其误差不大于现运行时间：同发生器本体结构形式：主体安装在可移动装置上整体分为1节，每节电阻分压器之间均装有屏蔽环；电阻采用有感设计：插接件选用防脱落插头；低压臂采用金属外壳，整体防尘、防锈和电气接触性良好，能方便的开启、闭锁和接线,外壳有接地端子。直流电阻分压器顶罩采用铝环安装结构（与直流本体共用）每级分压器可拆卸叠装分压器与发生器本体一体化10.主要控制参数直流电压：整定范围0±300kV连续可调调节精度IkV显示精度IkV直流电流：显示范围0土50m显示精度0.5mA充电时间：电压测量不确定度：±3%测量仪表准确等级：0.5级尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有高压核相仪,耐电压测试仪,高压绝缘垫,核电流发生器,三相大电流发生器,变频串联谐振试验装置，无线高压核相仪等等的介绍，您如果对我们的产品有兴趣，咨询。谢谢！
