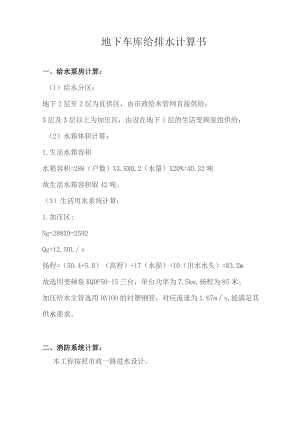

地下车库给排水计算书给水泵房计算.docx

地下车库给排水计算书一、给水泵房计算：（1）给水分区：地下2层至2层为直供区，由市政给水管网直接供给；3层及3层以上为加压区，由设在地下1层的生活变频泵组供给；（2）水箱体积计算：1.生活水箱容积水箱容积=288（户数）X3.5X0.2（水量）X20%=40.32吨故生活水箱容积取42吨。（3）生活用水系统计算：1.加压区:Ng=288X9=2592Qg=12.50Ls扬程=（50.4+5.8）（高程）+17（水损）+10（出水水头）=83.2m故选用变频泵KQDP50-15三台，单台功率为7.5kw,扬程为85米。加压给水主管选用DNlOO的衬塑钢管，对应流速为1.67ms,能满足其供水要求。二、消防系统计算：本工程按照市政一路进水设计。本工程的地下一层设置一座有效容积396m3的消防水池及相应的消防加压设备，同时在室外设置消防取水口。在本项目1号楼屋顶水箱间设置有18m3的消防高位水箱，为保证最不利点的消火栓栓口的压力和最不利点喷头的压力，在地下室消防泵房设置有一套室内消火栓系统稳压设备.（1）消防水池计算：本工程9#楼的室内外消防设计流量最大，室内消火栓设计流量15L/S,室外消火栓设计流量25L/S,自喷设计流量30L/S消防水池内存放室内、外消防水量。室内消火栓水量=15X3.6X2=108m3室外消火栓水量=25X3.6X2=180m3自喷水量=30×3.6×l=108m3消防水池总水量=108+180+108=396m（2）消防水泵计算1.室内消火栓泵计算：扬程=（50.4+6.3）（高程）+35（出水水头）+1.2X15（水损）=109.7m故选择Q=15L/s,H=IlOm,单台功率N=37w,两台，一用一备。2.自喷泵计算扬程=（6.3+10.3）（高程）+10（最不利喷头压力）+1.2X25（水损）=46.3m故选择Q=30L/s,H=50m,单台功率N=30kw,两台，一用一备。3.室外消火栓泵：选择Q=25L/s,H=50m,单台功率N=22kw,两台，一用一备。
