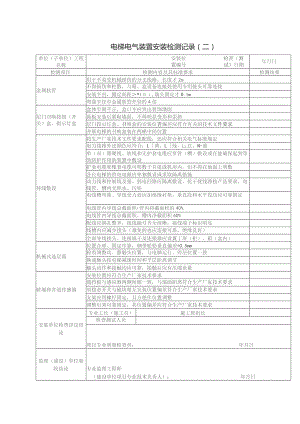

电梯电气装置安装检测记录（二）.docx

电梯电气装置安装检测记录（二）单位（子单位）工程名称安装位检查（测置编号试）日期年月日检测项目检测内容及其标准要求检测结果金属软管用于不易受机械损伤的分支线路，长度才2m不得损伤和松散，与箱、盒设备连接处使用专用接头可靠连接安装平直，固定间距*l,端头固定才O.Im弯曲半径中金属软管外径的4倍层门召唤按钮（开关）盒、指示灯盒盒体牢固平正，盒口不应突出装饰墙面面板安装后紧贴墙面，不得明显变形和歪斜层门指示灯盒、召唤盒的安装位置偏差应符合有关的技术文件要求并联电梯的召唤盒装在两梯中间位置导线敷设按生产厂家技术文件要求配线，还应符合相关电气标准规定电力线路外皮颜色应符合：L黄，L绿，Ll红，N-蓝单（双）塑硬线、软线和无护套电缆应穿管（槽）敷设或在能确保起到等效防护作用的装置中敷设护套电缆和橡套电缆可明敷于井道或机房内，但不得在地面上明敷各台电梯的供电电源应单独敷设或采取隔离措施动力线和控制线及强、弱电回路应隔离敷设，抗干扰线路按产品要求，电线管、槽内无积水、污垢电线槽弯曲、导线受力处应加绝缘衬垫，垂直段和水平段均应可靠固定电线管内导线总截面积管内将截面积的40%电线管内导线总截面积，槽内净截面积60%配线应绑扎整齐，接线编号齐全清晰，接线端子标识明显线槽内应减少接头（难免的也应连接可靠，绝缘良好）全部导线接头、连接端子及连接器应设置丁屏（柜）、箱（盒内）机械式选层器位置合理、固定牢靠，钢带轮铅垂直偏差*0.5mm检查调整动、静触头位置，与电梯运行、停层位置一致换速触头按电梯减速时间和平层距离调节触头动作和接触均应可靠，接触后应有压缩余量轿厢和井道传感器安装位置应符合生产厂家技术要求遮挡板与感应器两侧间隙一致，与端面距离符合生产厂家技术要求双稳态开关与磁块相互安装位置偏差符合生产厂家技术要求支架应用螺钉固定，且方便作位置调整调整后须可靠固定，其位置偏差应符合生产厂家技术要求安装单位检查评定结论专业工长（施工员）施工班组长检查测试人员项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师（建设单位项目专业技术负责人）：年月日
