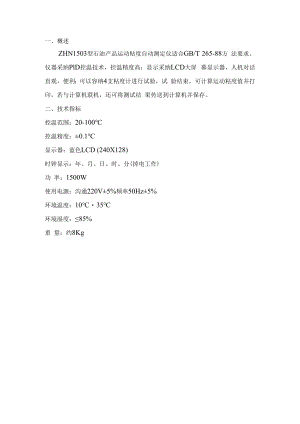

一、概述ZHN1503型石油产品运动粘度自动测定仪适合GB/T 265-88方 法要求。仪器采纳PlD控温技术，控温精度高；显示采纳LCD大屏 幕显示器，人机对话直观，便利；可以容纳4支粘度计进行试验，试 验结束，可计算运动粘度值并打印，若与计算机联机，还可将测试结 果传送到计算机并保存。二、技术指标控温范围：20-100控温精度：±0.1显示器：蓝色LCD (240X128)时钟显示：年、月、日、时、分(掉电工作)功 率：1500W使用电源：沟通220V±5%频率50Hz±5%环境温度：1035环境湿度：85%重 量：约8Kg三、结构特征一、仪器正视图（图1）1、2、显示屏按键6、传感器7、水浴缸3、电源开关8、衬套4、毛细管盖9、机箱底座5、水浴缸盖10、打印机图1二、仪器后视图（图2）1、信号线接线柱5、保险管2、风机6、信号线接线柱3、串口线插座7、传感器插座4、电源插座图2四、使用方法1、安装环境ZHN1503型石油产品运动粘度自动测定仪应安装在清洁、干燥的 房间内。2、电源仪器使用220V,50Hz单相沟通电源，电压无较大波动，仪器应有 良好的接地。3、仪器安装（1）当心从包装箱内取出主机及其配件，留意不要把水浴缸碰坏。 并按仪器装箱单检查各配件是否齐全。（2）把水浴缸放于底座上；（3）仪器的电热管部分轻轻放于水浴缸上部，操作时应心轻放，以 防弄坏玻璃缸。（4）从配件中找出毛细管夹，按其上面的数字（1、2、3、4）挨次 对应放于电热管部分的盖板圆孔上。（5） 一毛细管按图所示用夹子夹好放于缸内。（6）从另一毛细管孔向水浴缸内倒入蒸储水，高度应至少浸没图三 所示毛细管扩张部分2的一半。然后把毛细管拿出、盖好毛细管夹。（7）用掌握电缆连接掌握箱与电热管部分。4、仪器功能（1）接通电源开关，显示开机页面：石油产品运动粘度自动测定仪山东中惠仪器有限公司荣誉出品(2)按任意键，进入“功能选择”页面:功能选择时间设置温度设置打印设置样号设置试管参数(3)按或键，协作“确认”键可选择不同功能。 开头测定：通常设置好“开头测定”后面的其他功能及参数后, 即可进入该页面对样品进行测定。页面显示：温度40.0 C时间01:051 0.03 0.02 0.04 0.0取消试样恒温时间到后(4次蜂鸣提示)，按数字键“1”，“2”，“3”，“4” 可分别对粘度计1, 2, 3, 4进行测定计时，再次按同一数字键，终 止计时。按“”或选择“取消”或“退出”，选择“退出” 时，按“确认”，退出该页面。选择“取消”后按“确认”，将取消正 在进行中的试验计时，其详细操作及功能见本章4.(4). 温度设置：依据需要，按数字键协作“确认”键设置适当预置温度， 可输入的预置温度为：20、40、50、80及IOOC。输入过程中，如需 修改刚输入的数字,可按“清除”键，清除刚输入的数字(在其它有 关功能页面中，“清除”键有相同的功能)。若所输入的数字不符合预 置温度要求，按“确认”后，仪器自动恢复之前所保存的设置温度，在 其他功能页面中，仪器也具有与之相同的功能设置。按“”或 选择“试验次数”，可设置试验次数(1-5)。温度设置40.OC设定温度豳C试嗡次数X次 样号设置：可设置各粘度计样品号，输入范围Ol99。按或选择要设置参数的粘度计。例如，要设置粘度计3的样品号 为“50”，按或将光标移至“粘度计3”处，输入“5”, “0”，然后按“确认”即可。再次按“确认”，退出页面。一样号设置一粘度计1Ol粘度计205粘度计3粘度计402时间设置：可设置即时时间。按“”或“”选择设置项：“年”、 “月”、“日”、“时”、“分”，按数字键输入即时时间，按“确认”,修 改项即生效。如修改后不按“确认”，仪器自动恢复原时间值。再次一_时间设置一一2睁11月Oi日08时30分星期一按“确认”，即退出该页面。打印设置：按或选择设置项“打印”或“不打印”, 按“确认”，设置生效。再次按“确认”，退出该页面。_打ElJ设置一一不打印试管参数：设置各粘度计参数一“粘度计序号”、“粘度计管径”、 “粘度计常数”。按“”或选择设置项，按数字键输入适当 数字。按“确认”键，设置值生效。“粘度计序号”可输入数字：1, 2, 3, 4；“粘度计管径”可输入数字 0.4, 0.6, 0.8, 1.0, 1.2, 1.5, 2.0, 2.5,3.0, 3.5, 4.0, 5.0, 6.0；“粘度计常数“可输入数字（4位有效数字）：0.000001-999.9 （mm2s2）（4）运行中功能页面：此外，在进行试样测定时，有两个页面对测定中消失的不同状况 进行处理：“取消试验”：可选择要取消操作的粘度计号。有两项选择：“取 消本次”，取消正在进行的本次试验，如已经计时终止，则取消最终 结束的1次；“取消本组”，取消所选择的粘度计当前正进行的1组测 定（各次计时全部取消）。两项功能均在输入相应粘度计号后，按“确 认”生效。再次按“确认”，退出该页面，返回试样测定页面。一_取消试验_一（取消本次）（取消本组）粘度计粘度值运算：1组测试各次计时符合允差时,仪器自动进入该页面。如测试前已经输入精确的粘度计常数，则直接按“确认”，仪器即刻显示本次测定的运动粘度值，并打印测试结果。如仪器此时 已与PC联机，仪器可将测试结果上传至计算机。如需修改粘度计常 数，在修改完成后，按“确认”，仪器也会作出以上处理。再次按“确 认”，返回试样测试页面。否则，6秒后，自动返回。五、试样测试1、试齐U(1)石油酸：60-90oC,分析纯。(2)乙醇：95%,化学纯。2、预备工作打开仪器电源开关，按上述方法设置合适的恒温温度，即时时间, 粘度计相关参数，及是否打印选项。进入开头测定页面，仪器进入升温、控温状态，同时，搅拌器开 头搅拌。试样预备试样含有水或机械杂质时，在试验前必需经过脱水处理，用滤纸过 滤除去机械杂质。对于粘度大的润滑油，可以用瓷漏斗，采用水流泵或其它真空泵进 行吸滤，也可以在加热至50-100C的温度下进行脱水过滤。毛细管粘度计的选择原则：应依据试验的温度选用适当的粘度计, 务必使试样的流淌时间不少于200S,内径0.4mm的粘度计流淌时间 不少于350So在测定试样的粘度之前，必需将粘度计用溶剂油或石油酸洗涤，假 如粘度计沾有污垢,就用铝酸洗液、水、蒸储水或95%乙醇依次洗涤。 然后放入烘箱中烘干或用通过棉花过滤过的热空气吹干。测定运动粘度时，在内径符合要求且清洁、干燥的毛细管粘度计内 装入试样。在装试样之前，将橡皮管套在支管7上，并用手指堵住管 身6的管口，同时倒置粘度计,然后将管身1插入装着试样的容器中。这时采用吸耳球将液体吸到标线b,同时留意不要使管身1,扩张部分 2和3中的液体发生气泡和裂隙。当液面达到标线b时，就从容器中 提起粘度计，并快速恢复其正常状态，同时将管身1的管端外壁所沾 着的多余试样擦去，并从支管7取下橡皮管套在管身1上(见图3)。3、测试步骤(1)观看仪器温度显示,当温度显示与设定值差距为±0.1C时,把装有 试样的毛细管粘度计固定在毛细管架上。留意：必需把粘度计的扩张 部分2至少浸入一半。将粘度计调整为垂直状态，采用铅垂线从两个相互垂直的方向检 查毛细管的垂直状况。(3)按小数点键，仪器开头自动恒温计时，恒温时间到(4次蜂鸣 提示)，用毛细管粘度计管身1所套着的橡皮管将试样吸入扩张部分3, 使试样液面稍高于标线a,并且留意不要让毛细管和扩张部分3的液 体产生气泡或裂隙。(4)此时观看试样在管中的流淌状况，当液面正好到达标线a时，按下 该毛细管粘度计所对应的数字键，即开头计时。当液面正好到达标线 b时，再次按下该数字键，则停止计时。(5)重复试验，当试验次数达到预置值时，仪器对测定结果自动进行 处理。如计时值符合允差要求(至少有3次与计时时间算术平均值的 差距小于0.5%),则取平均值并进入粘度计算页面。操作步骤参见 四4(4).。(6)若几次测试相互偏差过大(不符合允差)，仪器蜂鸣3声，提示此 组测试失败，需重新进行测定。当正在对1支粘度计进行试样测试时，可同时进行其它粘度计的 测试。试验方法同上。无论哪支粘度计在测试时，如因某种缘由导致测试失误,可按“” 或选择“取消”，并按“确认”进入“取消试验”页面进行处 理。可以取消本次试验数据，也可以取消本组试验数据。操作方法见 四.4.。4、运动粘度结果的计算V=CV：某温度下的运动粘度值，单位：mm2sC：粘度计常数，单位：mm2s2:样品测试的时间平均值，单位：S5、精密度要求(1)重复性(按 GB/T 265-88)同一操作者，同一试样重复测定的两个结果之差，不超过下列数值: 测定粘度温度()： 15°C-I(XrC 重 复 性()：算术平均值的LO(2)再现性(按 GB/T 265-88)不同操作者，在两个试验室提出的两个结果之差，不应超过下列数 值：测定粘度的温度()： 15°C-100°C再 现性()：算术平均值的2.2假如消失精密度超标现象，可重新清洗粘度计，重新取样重复测 试，并削减操作过程中的人为误差。6、报告(1)结果取4位有效数字；(2)取重复测定的两个结果的算术平均值作为试样的运动粘度。六、留意事项水浴中未注入蒸储水时，严禁进入测试状态(即按“开头测定” 进入测试页面），以免烧坏电热管。
