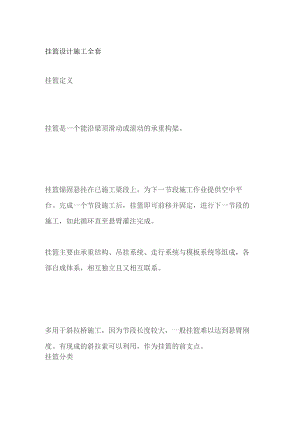

挂篮设计施工全套挂篮定义挂篮是一个能沿梁顶滑动或滚动的承重构架。挂篮锚固悬挂在已施工梁段上，为下一节段施工作业提供空中平台。完成一个节段施工后，挂篮即可前移并固定，进行下一节段的施工，如此循环直至悬臂灌注完成。挂篮主要由承重结构、吊挂系统、走行系统与模板系统等组成，各部自成体系，相互独立且又相互联系。多用于斜拉桥施工，因为节段长度较大，一般挂篮难以达到悬臂刚度。有现成的斜拉索可以利用，作为挂篮的前支点。挂篮分类三角形挂篮菱形挂篮挂篮组成懿行走系统挂篮行走时的走道（滑道、轨道）；挂篮行走的动力装置，有液压、机械两种;滑道与主梁之间的支腿、滑板、滚轮等。忘锚固系统挂篮平衡稳定的关键之处；后锚固：保证行走、混凝土浇筑各工况下挂篮的倾覆稳定。后下锚固：混凝土浇筑时，后下横梁传给已浇梁段底板的承力锚固。包括锚杆、压轮、连接件、升降千斤顶等。懿主结构系统为挂篮悬浇的主要承重结构承担由底篮、后锚固传来的所有荷载；结构形式多种多样。包括前、后上横梁、横向联结等。/悬吊系统挂篮行走时悬挂底篮的承重构件；混凝土浇筑时传递底篮的荷载；通常有吊杆、吊带两种形式，以销接或连接器调整高度以适应不同的梁底标高。懿底篮系统直接承受悬浇梁段的重力荷载；承受模板等其他附加荷载；由前后横梁、底模纵梁、前后下工作平台组成。前后横梁、底模纵梁可根据具体情况为型钢式或桁架式。忘模板系统悬浇梁段的底模板、内外模板及端模。忘挂篮系统图示注释挂篮设计原理挂篮设计原则自重轻、结构简单、受力明确、坚固稳定、变形小、前移和装拆方便、具有较强的可重复利用性。设计参数要求挂篮与梁段混凝土质量比值应控制在03-0.7之间，或设计限重内:允许最大变形（包括吊带变形）：20mm;施工行走时的抗倾覆安全系数：22:自锚安全系数：?2；设计其他要求挂篮重量应控制在设计要求的重量范围之内。主桁片的数量应与箱梁的腹板对应。主桁位置应作用在箱梁的腹板位置或附近。吊带与下前横梁联结宜设双向较设计。挂篮主要受力点处要进行局部加强，尤其在承重系统位置。挂篮设计要点:挂篮选型挂篮是悬臂施工中的主要设备，按结构形式可分为桁架式、斜拉式挂篮、型钢式及混合式挂篮四种。根据混凝土悬臂施工工艺要求综合比较各种形式挂篮特点、重量等，推荐采用菱形挂篮。:设计荷载组合主要荷载：箱梁重量、挂篮自重、施工荷载、风荷载。工况一荷载组合（最重块段混凝土灌筑）：混凝土重量（最大块体重量）+动力附加荷载+混凝土偏载+挂篮自重+人群和机具荷载0注：所有构件均检。工况二荷载组合（挂篮行走）：挂篮自重+冲击附加荷载。注：内、外滑梁及轨道部分必检。检算步骤确定挂篮结构形式确定荷载拟定挂篮结构（包括构件长度及断面形式）建模计算修正挂篮结构断面形式，并重新检算联接及局部检算:检算内容强度：所有构件及其联结、与既有节段的错固刚度：所有构件稳定性：横、纵、竖向整体稳定性A分部计算时变形的叠加0挂篮结构材料主要材料采用Q235型钢及钢板，吊带采用16Mn,吊带用销轴采用40Cr,吊杆采用中32精轧螺纹钢。
