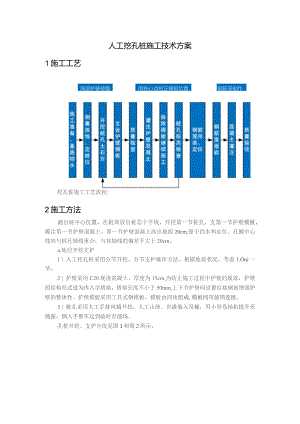

人工挖孔桩施工技术方案.docx
局部护壁修整用桩心点校正模板位置钢筋笼制作人工挖孔桩施工技术方案1施工工艺挖孔桩施工工艺流程:2施工方法测出桩中心位置，在桩周放出桩芯十字线，开挖第一节桩孔，支第一节护壁模板，灌注第一节护壁混凝土。第一节护壁混凝土高出地面20cm,便于挡水和定位。孔圈中心线应与桩孔轴线重合，与其轴线的偏差不大于20cm。a.地层开挖支护1）人工挖孔桩采用分节开挖、分节支护施作方法。根据地质状况，考虑1.Oni一节。2）护壁采用C20现浇混凝土，厚度为15cm,为防止施工过程中护壁的脱落，护壁的结构形式设为内八字搭接，搭接长度不小于50mm,上下节护壁间设置拉接钢筋增强护壁的整体性。护壁模板采用工具式钢模板，模板由四块组成,模板间用插销连接。3）桩孔采用人工手持风镐开挖，人工山渣。岩渣装入吊桶，用小型卷扬机提升至地面，倒入手推车运到临时存能场。孔桩开挖、支护分段见图1和图2所示。图1挖孔桩的开挖方法示意图图2孔桩开挖、支护分段图（单位：），b.钢筋笼制作与安装挖孔桩钢筋笼在钢筋加工场内加工，用汽车吊放入孔内，钢筋作一节下放,主受力钢筋不分段。« !5JE隹孔示色AEC.挖孔桩桩身碎施工挖孔桩险灌筑前将孔内积水抽干、杂物清干净，挖孔桩桩芯碎采用大流动性商品碎，分层灌注，分层振捣，分层厚度为IoOen1。碎就仓采用溜筒，溜筒口距碎面距离不得大于2m,以防止碎离析。如挖孔桩地下水较丰富，孔壁有地下水涌出或渗水难以抽干时，则采用水下碎灌注法施工。d.挖孔桩施工技术措施1）施工前由技术负责人和施工负责人逐孔全面检查各项施工准备工作，逐级进行技术、安全交底和安全教育，使各项安全、技术措施在思想上、组织上、操作上得到落实。2）平整挖孔桩施工场地，布设挖孔桩位测量控制点，并编制桩位编号及坐标表,经符合无误后现场放桩中心点，并从桩中心点向四周引测桃中心控制点桩。3）第一节深度0.51.Om桩孔开挖完成后，进行护壁钢筋混凝土施作。护壁模型采用组合式钢模板拼装而成，模板用U型卡连接，上下设两半圆组成的钢圈顶紧，并用桩芯点作校正模板位置。护壁混凝土采用C20混凝土，现场自行拌制，用机动翻斗车运至现场灌注，插入式捣固器振捣密实。孔口护壁混凝土比其余护壁厚1015cm,护壁顶面高出现场地面20cm,以防杂物掉入伤人及水渗入孔内。第一节孔圈护壁完成以后，重新布置控制点，将挖孔桩中心点用十字线布设于孔壁顶面，将桩控制标高布设于护壁上，并检查复测其准确性和精度，在挖孔桩成孔过程中，经常检查其垂直度和几何尺寸。4）安装半圆形防护罩于孔口，安设垂直运输架、起重卷扬机、活底吊土桶及排水、通风、照明设施，并检查其安全性能。在使用过程中，施工现场所有设备、设施、安全设备、工具、配件以及个人劳保用品等必须经常进行检查，确保完好和安全使用。5）开挖土石方由小型卷扬机配吊土桶起吊出桩外。采用分节开挖及灌注护壁混凝土成孔，分节开挖深度视地质情况采用0.5LOmIJ护壁混凝土需振捣密实，防止渗漏水，桩孔开挖后应尽快灌注护壁混凝土，且必须一次灌注完毕。挖孔桩土石方开挖后，用机械翻斗车运至临时弃土场，再利用自卸汽车外运至指定弃土场。6）为保证护壁稳定性及整体性，护壁分节灌注形成时节与节之间要保证5cm以上搭接长度及预留连接钢筋。接头搭接处先进行凿毛处理，下一节灌注时,在接头处应加强振捣，以确保接头防水质量。7）钢筋笼用汽车吊整体起吊放入孔内。钢筋笼加工时应同时将预埋件安装好，并严格放线定位安装。8）挖孔桩桩身混凝土浇灌时选用坍落度为68cm的C25商品混凝土，采用插入式捣固器随浇筑随振实或分层振实，以保证混凝土的密实。e.挖孔桩施工安全措施1）为防止地面施工人员和物体坠落桩孔内，孔口四周必须设置1.2m高的护栏进行围护，第一节护壁高出地面20Omnb作为安全踢脚拦板。挖出的土石方应及时运走，孔口四周2米范围内不得堆放淤泥杂物，机动车辆的通行不得对井壁的安全造成影响。2）孔顶设第一道半圆形防护钢筋盖板，井下作业人员头顶1.0米设置第二道半圆形钢筋护盖，在土石方起吊过程中，人员必须站在盖板之下，防止高处坠物伤人。3）人员上下井采用在井内设置钢筋制成的软梯，软梯必须焊接牢固，人上下井时须扣安全绳，安全的一段扣锚于井口所设置的地垄上，以确保万无一失。4）必须注意开挖过程中地面与孔内开挖人员的呼应，防止井下发生意外。5）每日开工前应进行有毒气体的检测，并向孔内送风5min,使孔内浑浊气体散除。地面应配备向孔内送风的专门设备，风量不小于25L/S。孔底凿岩时应加大送风量，并采用湿式作业法，加强通风除尘以保人身安全。6）施工场内的一切电源、电器的安装和拆除，必须由持证电工专管，电器必须严格接地、接零和使用漏电保护器。电器安装经验收合格后才准接通电源使用。各桩孔用电必须分闸，严禁一闸多孔和一闸多用。孔上电线、电缆架空，严禁拖地和埋压土中。孔内电缆、电线必须绝缘，并有防磨损、防潮、防断等保护措施，孔内作业照明应采用安全矿灯和12V安全灯。7）钢筋笼吊放须有专人指挥，确保周围建筑物和行人安全。
