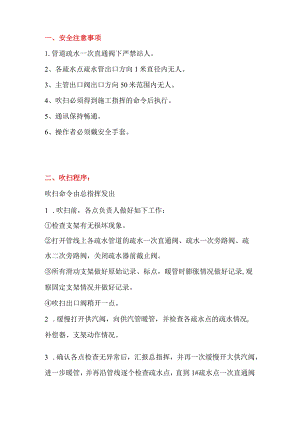

蒸汽管道吹扫方案.docx
一、安全注意事项1.管道疏水一次直通阀下严禁站人。2、各疏水点疏水管出口方向1米直径内无人。3、主管出口阀出口方向50米范围内无人。4、吹扫必须得到施工指挥的命令后执行。5、通讯保持畅通。6、操作者必须戴安全手套。二、吹扫程序：吹扫命令由总指挥发出1 .吹扫前，各点负责人做好如下工作：检查支架有无损坏现象。打开管线上各疏水管道的疏水一次直通阀、疏水一次旁路阀、疏水二次旁路阀，关闭疏水器前截止阀。所有滑动支架做好原始记录、标点，暖管时膨胀情况做好记录,观察固定支架情况并做好记录。吹扫出口阀稍开一点。2 .缓慢打开供汽阀，向供汽管暖管，并检查各疏水点的疏水情况,补偿器、支架动作情况。3 .确认各点检查无异常后，汇报总指挥，并再一次缓慢开大供汽阀，进一步暖管，并再沿管线逐个检查疏水点，直到1#疏水点一次直通阀无杂物，关闭公汽总阀。4 .管道疏水一次直通阀无疏水后关闭一次直通阀。5 .确认管道疏水一次直通阀全部关闭后，汇报总指挥。6 .再一次缓慢开大供汽总阀，进行暖管，暖管时间为2030min,并沿管线逐个检查疏水点，直至1#疏水点二次旁路阀无疏水后，关小疏水二次旁路阀。7 .指挥暖管结束后，关闭所有疏水阀。8 .逐渐升压至0.80Mpa稳压20分钟。9 .稳压结束后，缓慢开启临时出口控制阀，使流速逐渐上升到30ms,吹扫20分钟。10 .吹扫结束后，关闭临时出口控制阀，并挂牌警告，更换盲板,打开疏水，等待下一次吹扫。IL等待管壁温度降至100C以下，压力为L5Mpa时再进行上述(1-7)吹扫步骤(疏水一次旁通不开)，要求垫片平整且盲板装置在合格位置上，观察盲板上杂质收集情况，至盲板观察合格即告结束。12 .吹扫结束后，拆除临时接管。13 .整理记录报指挥和总指挥。三、在吹扫中发现下列故障，应立即汇报总指挥，停止吹扫。1 .管道大面积破裂，蒸汽大量外溢。2 .支架大面积位移及管道推离支架。3 .管道发生严重水击。四.吹扫中注意事项：1 .吹扫过程中，必须加强与集控人员的联系，以便控制汽压、汽温。2 .第一次吹扫应特别小心，严防反冲力破坏管系的稳定，应缓慢开启吹扫控制阀，并密切注视吹扫管道口处的反映，一有异常，立即关吹扫控制阀，待异常消除后，方可再次吹扫。
