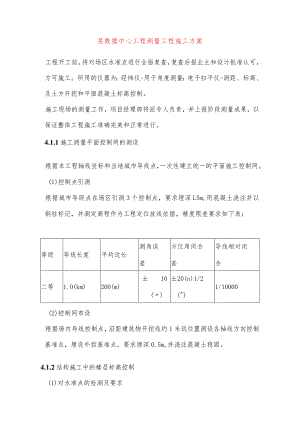

某数据中心工程测量工程施工方案.docx

某数据中心工程测量工程施工方案工程开工前，将对场区水准点进行全面复查，复查后报业主和设计批准认可，方可施工。所用的仪器为：经纬仪-用于角度测量；电子扫平仪-测距、标高、及土方开挖和平面混凝土标高控制。施工现场的测量工作，项目经理部将派专人负责，并上报阶段测量成果，以保证整体工程施工准确完美和正常进行。4.1.1施工测量平面控制网的测设根据本工程轴线坐标和当地城市导线点，一次性建立统一的平面施工控制网。(1)控制点引测根据城市导级点在场区引测3个控制点，要求埋深L5m,用混凝土浇注并以钢柱标记，并测定高程作为工程定位放线依据，精度限差要求如下表：等级导线长度平均边长测角误差方位角闭合差导线相对闭合二等1.O(km)200(m)±10()±20(n)1/2(")1/10000(2)控制网布设根据场内导线控制点，沿距建筑物开挖线约1米远位置测设各轴线方向控制基准点，埋设外控基准点，要求埋深0.5m,并浇注混凝土稳固。4.1.2结构施工中的楼层标高控制(1)对水准点的检测及要求1)对场内设的水准点，每间隔一定的时间须联测一次，以作相互校验。仪器采用瑞士N2精密水准仪，精度按二等水准技术指标执行。2)对检测后的数据需采用PC1500电算，电算成果须作一分析，以保证水准点使用的准确性。(2)结构施工中楼层标高控制方法及测设要求在首层平面易于向上传递标高的位置布设基本传递高程点，用S3水准仪往返测，测设合格后，用红色油漆标记“”，并在旁边注建筑标高，以红“”上顶线为标高基准，同一层平面内红“”不得少于三个，间距分布均匀并要满足结构施工的需要，且红需设在同一水平高度，其误差控制在±5mm以内则认为合格，在施测各层标高时，应后视其中的两个红上顶线以作校核。观测要求及测站观测限差水准观测的视线长度、前后视距差、视线高度按下表要求进行：等级视线长度前后视距差前后视距累积差视线高度二等0.50.53.Om0.3m水准测量的测站观测限差不超过下表的各项规定:等级基辅分划读数差(mm)基辅分划所测高上下丝读数平均值与中丝读差之差(IlinI)数的差(mm)二等0.50.73.0观测数据处理采用电算、记录器采用PC-1500或E500电子手簿、记录载体为随机纸带。4.1.3质量保证措施(1)所有质量活动均应按照公司工程测量专业质量手册以及实施细则文件规定的程序进行。(2)测量作业的各项技术按工程测量规范进行。(3)测量人员全部取证上岗。(4)进场的测量仪器设备，必须检定合格且在有效期内，标识保存完好。(5)由业主提供的施工图，测量桩点，必须经过校算校测合格，并办理了交接手续后，才能作为测量依据。(6)加强现场内的测量桩点的保护，所有桩点均明确标识，防止用错。(7)质量管理职责测量工作质量由专业责任工程师负责，由其贯彻执行工程测量专业质量手册和细则文件。测量作业人员作到100%自检要求。
