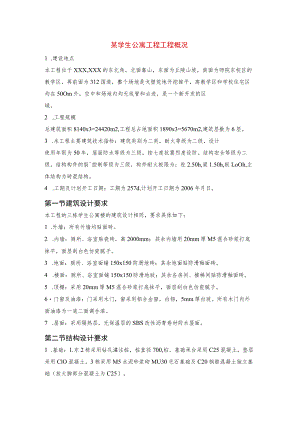

某学生公寓工程工程概况.docx

某学生公寓工程工程概况1 .建设地点本工程位于XXX,XXX的东北角。北面靠山，东面为丘陵山坡，南面为师院东校区的教学区，再前面为312国道，整个场地是戈壁荒地开挖推平，离教学区和学校住宅区均在50Om外，空中和场地内均无线管和古迹，是一个新开发的区域。2 .工程规模总建筑面积8140x3=24420m2,工程总占地面积1890x3=5670m2,建筑层数为6层。3 .本工程主要建筑技术指标：建筑类别为二类，耐火等级为二级，设计使用年限为50年，屋面防水等级为三级，按七度抗震烈度设防。结构安全等级为二级，结构构件的裂控制等级为三级，构件耐火极限为：柱2.50h,梁1.50h,板LoOh,主体结构为砖混结构。4 .工期及计划开工日期：工期为257d,计划开工日期为2006年月日。第一节建筑设计要求本工程的三栋学生公寓楼的建筑设计相同，要求具体如下：1 .外墙：所有外墙均贴面砖。2 .内墙：厕所、浴室贴瓷砖，高2000mm；其余内墙用20mm厚M5混合砂浆打底抹平，面层刮白色仿瓷腻子。3 .地面：厕所、浴室面铺150x150防滑地砖；其余地面贴防滑釉面砖。4 .楼面：厕所、浴室面铺150x150防滑地豉；其余各房间、楼梯间贴防滑釉面砖。5 .顶棚：采用20mm厚M5混合砂浆打底抹平，面层刮白色仿瓷腻子。6门窗及油漆：门采用木门，窗采用铝合金窗，白铝，5mm厚白玻。所有木门内外面油漆为一底二面调合漆。7 .屋面：采用隔热层，无保温层的SBS改性沥青卷材防水屋面。第二节结构设计要求1 .基础：1.东2栋采用钻孔灌注桩，桩直径700,桩、基础承台采用C25混凝土，垫层采用ClO混凝土。3栋采用M5水泥砂浆砌MU30毛石基础及C20钢筋混凝土独立基础（放大脚部分混凝土为C25）。2 .上部结构材料：主要采用砖混结构，局部为框架结构。钢筋混凝土柱KZl.KZ2采用C25混凝土，其余梁、柱、板为C20混凝土。3 .墙体：主要承重墙体为24Omm厚，部分间隔墙为12Omm厚，底层及二层墙体用MlO混合砂浆砌筑MU15多孔豉，三层以上各层采用M5混合砂浆砌MUI5多孔破。4 .保护层厚度：桩基础50mm,基础梁35mm,地面以上柱30mm,梁25mm,板15mm.第三节给排水设计要求1 .给水方式：水源由学院给水管网接来。2 .管材（1）冷水给水管材：当管径（DN50mm时，采用PVC给水管，热熔接，当管径DN70mm时，采用热镀锌钢管，螺栓连接。（2）热水给水管采用热镀锌钢管，螺栓连接。（3）消防给水管采用热镀锌钢管，螺栓连接。（4）排水管（除排水立管PL-29外）采用硬塑料排水管（PVC-U）,零件粘接，塑料排水立管每层设伸缩节一个。（5）排水立管PL-29采用铸铁排水管，水泥接口。（6）排水管，当管径DN300mm时，采用钢筋混凝土排水管。第四节电气工程设计要求1 .电源VV22-1KV电缆穿钢管埋地引入小区配电室，电压380V/220V,三相四线在首层配电屏处，零线重复接地，设专用保护线（PE）,楼内配电系统采用TN-S接地方式。2 .总配电屏落地式安装；电表箱明装，高度1.2m；照明配电箱明装，高度1.6m；跷板式开关，普通插座（P）明装，高度1.5m；空调插座（K）明装，高度2.2m；风扇调速开关明装，高度1.5m。3 .室内配电线路采用铜心塑料线穿塑料线槽沿墙顶，明装。4 .防雷及电气保护接地共用一接地系统，利用地下基础梁最下层主钢筋焊接成闭合电气通路，作为水平接地极，并与桩柱钢筋及作为防雷引下线柱位内钢筋焊成电器通路，利用部分柱内对角两根主筋焊成垂直通路，作为引下线,其上端与屋面避雷带焊连，下端与水平地极焊连，经过各层时与楼板钢筋焊连,并用40x4扁钢焊接引至该层接地端子板焊牢，门窗及金属构件就近与端子板连接，天面所有外露金属物应就近与避雷带焊接。5 .接地系统的接地电阻要求不大于4C。
