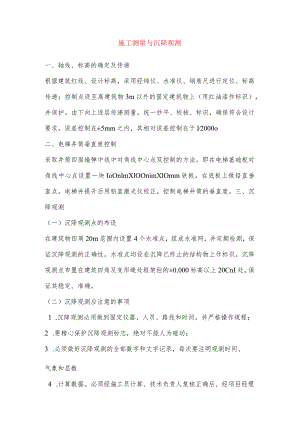

施工测量与沉降观测.docx

施工测量与沉降观测一、轴线、标高的确定及传递根据建筑红线、设计标高，采用经纬仪、水准仪、钢卷尺进行定位、标高传递；控制点设至离建筑物3m以外的固定建筑物上（用红油漆作标识），并保护。由下向上逐层传递测量，统一抄平、校核、标识，确保符合设计要求。误差控制在±5mm之内，其相对误差控制在于l2000o二、电梯井筒垂直度控制采取井筒四面墙弹中线中对角线中心点双控制的方法。即在电梯基础板对角线中心点设置一块IoOnlmXlOOnimXlOmm铁板，在底板上做铅直垂直点，电梯井提升后用铅直激光仪校正，控制电梯井筒的垂直度。三、沉降观测（一）沉降观测点的布设在建筑物四周20m范围内设置4个水准点，组成水准网，并定期检测，保证沉降观测的正确性。水准点均设在沉降己终止的结构物上作标识。沉降观测点布置在建筑四角及变形缝处框架柱的±0.000标高以上20CnI处。保证其稳定、准确。（二）沉降观测应注意的事项1 .沉降观测必须做到固定仪器、人员、路线和时间，并严格操作规程；2 .要精心保护沉降观测标志，绝对不能人为碰动；3 .必须做好沉降观测的全部数字和文字记录，每次要注明观测时间、气象和层数4 .计算数据。必须经施工员计算、技术负责人复核正确后、经项目经理签字后才能进行定位放线测量用于施工。5 .各种测量仪器、工具应按有关规定经检定无误后方可用于测量。6 .测量定位、放线工作，应由具有相应任职资格的专业人员进行。
