带油、带水、带压焊条电弧焊的集中补焊方法.docx

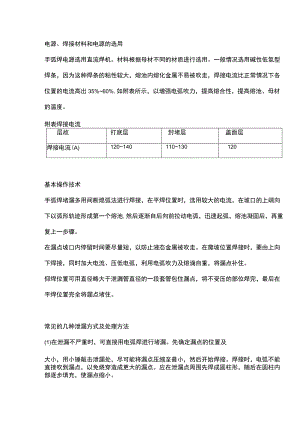

电源、焊接材料和电源的选用手弧焊电源选用直流焊机。材料根据母材不同的材质进行选用。一般情况选用碱性低氢型焊条，因为这种焊条的粘性较大，熔池内熔化金属不易被吹走，焊接电流比正常情况下各位置的电流高出35%60%,如附表所示，以增强电弧吹力，提高熔合性，提高熔池、母材的温度。附表焊接电流层故打底层封堵层盖面层焊接电流(A)120140110130120基本操作技术手弧焊堵漏多用间断熄弧法进行焊接，在平焊位置时，选用较大的电流，在坡口的上端向下以弧形轨迹形成第一个熔池,然后逐渐自后向前拉动电弧，迅速起弧，熔池凝固后，再重复上一步骤。在漏点坡口内停留时间要尽量短，以防止液态金属被吹走。在爬坡位置焊接时，要由上向下焊接，同时加大电流、压低电弧，利用电弧吹力及熔滴自重，将漏点补住。仰焊位置可用直径略大于泄漏管直径的一段套管包住漏点，将不受压的部位焊完，最后在平焊位置完全将漏点堵住。常见的几种泄漏方式及处理方法(1)在泄漏不严重时，可直接用电弧焊进行堵漏。先确定漏点的位置及大小，用小锤敲击泄漏处，尽可能将漏点压缩至最小，然后开始焊接。焊接时，电弧不能直接吹到漏点，以免烧穿造成更大的漏点。应在泄漏点周围先焊成圆柱形，随后在圆柱内部逐步填充，使漏点缩小。最后封口时，用小锤即可封口。如还有泄漏则用点焊的方法进行处理。(2)在泄漏处压力大但面积较小时，可以用坐骑式马鞍补漏的方法进行堵漏。具体的方法是用同径或直径略小于泄漏钢管的结箍丝堵，先将带内丝扣的结箍修制成马鞍口，然后将马鞍口骑在漏点，随后将马鞍口焊接好，焊好之后上丝堵即可止漏，如图1所示。图1结簸丝堵(3)在泄漏处压力大而且面积也大时，宜用加套管焊接的方法进行堵漏。具体方法,是用直径略大于泄漏钢管的一段套管，先将两头修制出与泄漏钢管外径基本一致的管口，然后顺套管轴向切割成两半，在其中一半管壁上开一个洞，在洞上焊一个小阀门，随后再将两个半边套管扣在漏水处，对齐定位，焊完纵缝后将小阀门打开转到套管下部，开始焊接打底和两端环焊缝,焊完后将阀门关死，如图2所示。图2加套管堵漏(4)封口是手弧焊补漏的最后一道工序，也是最重要的一个步骤，难度也较大，由于流体从此处喷漏，熔滴易被吹走，与母材熔合困难。故宜采用下述方法进行处理：第一，当漏点呈一小圆孔时，可用石棉绳一段压入小孔，然后用尖头小锤砸紧，再由外向内逐步焊住，焊接时电弧不可直接吹向漏点。第二，当压力比较大时可插入尖头钢筋，然后用锤砸平，最后将砸平的钢筋焊好。如一次无法完全封住，可在一侧点焊住后再砸平，可反复使用这个方法，直到完全封住口。第三，当有压力，但不太大且漏点面积大时，宜采用加套管焊接的方法进行堵漏，当压力大且面积小时可采用坐骑式马鞍补漏法进行堵漏。第四，为保证焊缝处的强度，在对接焊缝处反面可先加托板，这样既可以减少流体对焊缝的冲击又能够保证焊绛的强度。几点要注意的问题(1)本方法不适用于易燃、易爆流体的补漏。(2)对于压力圈套、流体是具有腐蚀性的漏点，在开始补漏前，要对所焊部位进行厚度测量，如果厚度过小，则不应进行作业，以防发生危险。(3)在补漏过程中，施工人员必须进行全身性安全防护。(4)在锤击处力量不能过大，以防泄漏处因振动发生进一步开裂。
