大体积砼施工方案编制要点.docx

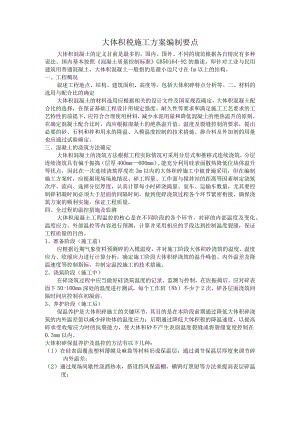

大体积税施工方案编制要点大体积混凝土的定义目前是最多的，国内、国外、不同的规范根据各自情况有多种说法。国内基本按照混凝土质量控制标准GB50164-92的描述，即针对工业与民用建筑用普通混凝土，大体积混凝土一般指的是最小边尺寸在Im以上的结构。一、工程概况叙述工程地点、结构、建筑面积、高度等，包括大体积碎特点分析等。二、材料的选用与配合比的确定大体积混凝土的材料选用应根据相关的设计文件及国家规范确定，大体积混凝土配合比的选择，在保证基础工程设计所规定强度、耐久性等要求和满足施工工艺要求的工艺特性的前提下，应符合合理使用材料，减少水泥用量和降低混凝土的绝热温升的原则。在确定混凝土配合比时，尚应根据混凝土的绝热温升值、温度及裂缝控制的要求，提出必要的砂、石料和拌和用水的降温、入模温度控制的技术措施。掺合料及外加剂的用量也应通过试验确定。三、混凝土的浇筑方法确定大体积混凝土的浇筑方法根据工程实际情况可采用分层式和推移式连续浇筑，分层连续浇筑具有偏于振捣（层厚40Omm600mm）,能充分利用硅表面散热降低位块体温升等优点，因此在一次连续浇筑厚度在3m以内的大体积碎施工中被普遍采用，但在编制施工方案时，应根据现场场地情况、碎工程量、工作面与搅拌站的距离等因素制定浇筑次序、流向、选择分层厚度，认真计算每小时碎浇捣量、泵车、运输车数量，尤其要控制碎初凝时间必须大于层面的间隔时间，做到使碎浇筑过程各个环节紧密衔接，确保浇筑方案的顺利实施，保证工程质量。四、全过程的温控措施及监测大体积混凝土工程温控的核心是在不同阶段的各个环节，对碎的内部温度及变化、温度应力、外部温控等内容进行预测，计算并采用相应的手段达到控制温度裂缝，保证工程质量的目的。1、准备阶段（施工前）应根据近期气象资料预测碎的入模温度，并对施工阶段大体积砂浇筑的温度、温度应力、收缩应力进行计算分析，确定施工阶段大体积碎浇筑的温升峰值、内外温差及降温速度等控制指标，并制定温控施工的技术措施。2、浇筑阶段（施工中）在碎浇筑过程中应当做好硅浇筑温度的记录、监测与控制，在佐振捣后，应对碎表面下50-100mm深处的温度进行测试，每个工作班（8h）不少于2次，碎各层面浇筑间隔时间应控制在初凝前。3、养护阶段（施工后）保温养护是大体积碎施工的关键环节，其目的是在本阶段前期通过降低大体积碎浇筑的内外温差值以减少碎块体的温度应力；后期通过降低大体积税的降温速度，以提高碎承受收缩应力时的抗裂能力，使大体积砂不产生表面温度裂缝或将裂缝宽度控制在0.3mm以内。大体积碎保温养护及温控的方法有以下几种：（1）在硅表面覆盖塑料薄膜及麻袋等材料形成保温层，通过调节保温层厚度来调节碎内外温差；（2）通过现场间歇性浇洒热水，搭设挡风保温棚，碘鸨灯照射等方法来提高表层碎温度；（3）在碎块体内部布置循环冷却水管，根据碎块体厚度决定水管层数并在相应的位置设温度监测点，一循环冷却水流量、流速来调整位内外温差；（4）按规程要求设置温度监控点，预埋测温元件通过导线与测温仪表链接对碎块体的上表面、下表面及中心温度进行监测，有条件的可将工作测点与微机数据采集仪链接并进行处理。大体积碎温控实测的内容有碎块体内外温差、降温速度及环境温度，测温次数可根据工程情况及温控方法制定。保温养护的持续时间应根据温度应力加以控制，确定但不小于15do大体积佐拆模后，±0.000米以下的部位应及时进行回填，保温覆盖层应分层逐步拆除。安全生产十项注意事项：一、工作前穿戴好规定的劳动防护品，检查设备及作业场地，做到安全可靠。二、不违章作业，并监督制止他人违章作业。三、不准擅自开动别人操作的机械，电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护、防止坠落，严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时，应切断电源并悬挂警示牌，取牌人应是挂牌人。开机时发出信号，听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥，密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火，不乱扔垃圾。八、不在厂内无证驾驶机动车辆，机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中，不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
