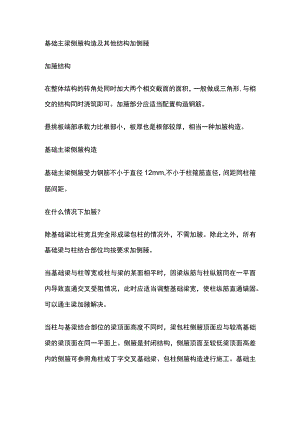

基础主梁侧腋构造及其他结构加侧腋.docx

基础主梁侧腋构造及其他结构加侧腋加腋结构在整体结构的转角处同时加大两个相交截面的面积，一般做成三角形,与相交的结构同时浇筑即可。加腋部分应适当配置构造钢筋。悬挑板端部承载力比根部小，板厚也是根部较厚，相当一种加腋构造。基础主梁侧腋构造基础主梁侧腋受力钢筋不小于直径12mm,不小于柱箍筋直径，间距同柱箍筋间距。在什么情况下加腋？除基础梁比柱宽且完全形成梁包柱的情况外，不需加腋。除此之外，所有基础梁与柱结合部位均按要求加侧腋。当基础梁与柱等宽或柱与梁的某面相平时，因梁纵筋与柱纵筋同在一平面内导致直通交叉受阻情况，此时应适当调整基础梁宽，使柱纵筋直通锚固。可以通主梁加腋解决。当柱与基梁结合部位的梁顶面高度不同时，梁包柱侧腋顶面应与较高基础梁的梁顶面在同一平面上。侧腋是封闭结构，侧腋顶面至较低梁顶面高差内的侧腋可参照角柱或丁字交叉基础梁、包柱侧腋构造进行施工。基础主梁从侧腋处的角柱45度最边缘处最外伸50mmocl=c2,对称布置，45度。侧腋受力筋锚固长度，按从侧腋边起算，包括弯折长度满足La直锚要求。侧腋分布筋一般为光圆8(g)200mm其他结构梁(柱、板、剪力墙)加腋的位置竖向加腋是在正立面上能够看到，水平的则是在平面图上能够看到。加腋梁有水平加腋和垂直加腋两种。水平加腋是为了保证梁宽不大于柱宽中心线时，为了提高承载剪力，考虑梁柱偏心引起的梁柱节点、柱偏心受压的不利影响。梁竖向加腋为满足抗剪要求时而设置。目的是增加梁的承载能力，或者为了加强梁的抗震性能，考虑梁支座附近有集中力引起的剪力过大。侧腋构造作用垂直加腋梁:截面尺寸用b*hGYcl*c2表示,其中Cl为水平加腋长，c2为竖向腋高。水平加腋梁：一侧加腋梁截面尺寸用b*hPYcl*c2表示，其中Cl为水平横向腋长，c2为水平竖向腋宽。Cl不是一定要等于c2,严格按设计图纸要求施工。加腋梁：指钢梁或混凝土梁在根部斜向加高，加腋部份相当加强梁或柱或其他结构整体性，增加梁的承载能力，同时提高了梁的抗震性能。
