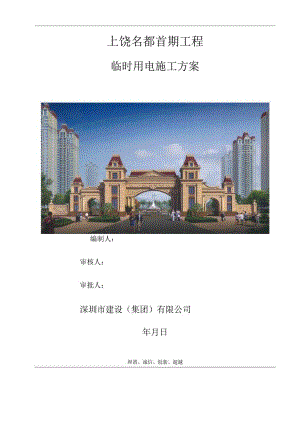

上饶名都首期工程临时用电施工方案编制人：审核人：审批人：深圳市建设（集团）有限公司年月日和谐、诚信、创新、超越目录第一章编制依据O1. 1工程建设文件O1.2有关规范、规程、标准和图集O第二章工程概况O2.1 建筑工程概况O2.2 临电工程概况O第三章负荷计算O3.1主要施工机械表13. 2负荷计算1第四章变压器选择6第五章配电系统设计75. 1干线电缆选择105.2 配电线路设计105.3 临时电缆敷设方式15第六章施工现场照明16第七章配电箱和开关箱设计177.1 设计依据177.2 配电箱与开关箱的电气配置与接线18第八章安全用电措施188.1 安全用电组织措施188.2 安全用电技术措施198.3 保护系统218.4 防雷保护218.5 运行中的电气缺陷处置22第九章临时用电应急预案23第十章电气防火措施2310.1电气防火技术措施2310.2电气防火组织措施24第十一章成品保护措施24第十二章节约成本措施24第十三章安全技术档案管理25第一章编制依据1.1工程建设文件施工现场临时设施部署图甲方提供的施工现场临时用电源接入点等技术文件1.2有关规范、规程、标准和图集序号名称编号1施工现场临时用电安全技术规范JGJ46-20052建设工程施工现场消防安全技术规范GB50720-20113深圳市建设（集团）有限公司文明安全施工标准集4深圳市建设（集团）有限公司文明安全施工样板集表1-1有关规范、规程、标准和图集第二章工程概况2.1 建筑工程概况本工程位于上饶市茶圣路南侧，明叔路西侧，龙潭路北侧，广信东路东侧。总建筑面积约.68平方米。其中高层住宅建筑面积约.9平方米，情景洋房建筑面积约19512.4平方米，综合楼2547平方米，商业2696.8平方米，商业及影城9000平方米，屋顶机房等附属面积1049.7平方米，地下室面积约45102平方米（含洋房赠送面积5446平方米）。整个工程由3栋32层高层（1#、2#、3#）、2栋25层（4#、6#）、1栋24层（5#）、6栋7层情景洋房（7T2#）、1栋2层综合楼、1栋2层影城、1栋2层商业、1栋1层商业及地下室。地下室采用框架结构，其余楼栋为剪力墙结构。2.2 临电工程概况依据现场勘测及甲方提供的技术文件,整个施工现场3#楼东侧及11#楼栋层分别为甲方各提供的一台630kvA箱式1、2#变压器。依据招标文件及我方施工组织设计可知6栋高层、5栋洋房、1栋综合楼、1栋影城、商铺及地下室存在同时施工的时间段，此时间段为整个施工期间的用电负荷最大时间段。本工程临时用电量大，临电工程需覆盖的区域广，且用电设施相对分散。供电方式的选择及电缆敷设及其保护为本工程的重点和难点。第三章负荷计算一.总干线1供电计算1.主要施工机械表序号机械名称单位数量功率（KW）总计（KW）1塔吊台3401202施工电梯台3401203潜水泵台43124消防水泵台230605搅拌机台46246蛙式打夯机台2367插入式振动机套81.5128平板振动机21.539钢筋切断机台271410钢筋曲折机台23611钢筋调直机台24812钢筋套丝机台23613电渣压力焊机台2387614电焊机台2244815木工圆盘锯台631816气氛压缩机台28.51717铺灯套83.52818碘筲灯套41419台钻台13320临时办公、生活处16060表3-1总干线1机械用电表按需要系数法，确定三相用电设施有功计算负荷PJS时，设施容量乘以一个需要系数，即PJs=KxXPs(kw)Ps设施总容量(不计备用设施和装修阶段设施容量以及设施安装容量)(kw)Kx一一需要系数与设施工作性质、台数、效率和线路损耗等因素有关。使用公式计算设施组负荷PJS以后，确定无功功率QJS,再计算总容量。有功功率计算：PJs=KxXPs(kw)无功功率计算：QJs=PJsXtan(kvar)视在功率计算:SJS=JPjS2+Qjs?=(kvA)(1)塔吊和室外电梯依据所用设施取系数Kx=0.6,cos=0.85,tan=0.62Ps1=120+120=240kwPJs1=KxXPs,=0.6×240=144kwQJs1=PJs1×tan=144×0.62=89.28kvar(2)潜水泵依据所用设施取系数Kx=0.75,cos=0.8,tan=0.75Ps2=12kwPJs2=KxXPs2=0.75×12=9kwQJs2=PJs2×tan=9×0.75=6.75kvar(3)消防水泵依据所用设施取系数Kx=0.6,cos=0.87,tan=0.57Ps3=60kwPJs3=KxXPs3=0.6×60=36kwQJs3=PJs3×tan=36×0.57=20.52kvar(4)电焊机电动机换算公式Pe=VzSNCoSPe换算到I(X)=I00%后电焊机的设施容量；PN一铭牌额定功率（直流电焊机）（kw）；SN铭牌额定视在功率（交流电焊机）（kvA）；cos铭牌额定功率因数；£一一是同SN或PN相对应的铭牌暂载率。依据所用设施取系数Kx=0.35,cosw=0.35,tanw=2.68,=60%SN=76+48=124kvAPe=60%×124×0.35=33.62kwPJs4=Kx×Pe=0.35×33.62=11.77kwQJs4=PJs4×tan=l1.77×2.68=31.54kvar（5）其它用电设施依据所用设施取系数Kx=0.4,cos=0.85,tan=0.62Ps5=24+6+12+3+14+6+8+6+18+17+28+4+3+60=209kwPJs5=KxXPs5=0.4X209=83.6kwQJs5=PJs5×tan=83.6X0.62=51.83kvar总干线1现场用电合计：PJs总=PJs1+PJs2+PJs3÷PJs4+PJs5=I44+9+36+11.77÷83.6=284.37kwQJs总=QJs1+QJs2÷QJsa+QJs4+QJs5=89.28+6.75+20.52+31.54+51.83=199.92kwSJs总=JPjSq+Q=284.372+199.922=347.61kvA同时系数取0.45,所以SJS心=0.45×347.61=156.42kvA二.总干线2供电计算1.主要施工机械表序号机械名称单位数量功率（KW）总计（KW）1塔吊台5402002施工电梯台3401203物料提升机台67.5454潜水泵台83245消防水泵台4301206搅拌机台96547蛙式打夯机台53158插入式振动机套121.5189平板振动机台61.5910钢筋切断机台372111钢筋曲折机台33912钢筋调直机台341213钢筋套丝机台33914电渣压力焊机33811415电焊机台3247216木工圆盘锯台832417气氛压缩机台48.53418铺灯套123.54219碘鸨灯套81820台钻台339表3-2总干线2机械用电表按需要系数法，确定三相用电设施有功计算负荷PJS时，设施容量乘以一个需要系数，即PJs=KxXPs(kw)Ps设施总容量(不计备用设施和装修阶段设施容量以及设施安装容量)(kw)Kx一一需要系数与设施工作性质、台数、效率和线路损耗等因素有关。使用公式计算设施组负荷PJS以后，确定无功功率QJS,再计算总容量。有功功率计算：PJs=KxXPs(kw)无功功率计算：QJs=PJsXtan(kvar)视在功率计算:SJS=JPjS2+Qjs?=(kvA)(1)塔吊、室外电梯及物料提升机依据所用设施取系数Kx=0.6,cos=0.85,tan=0.62Ps1=200+120+45=365kwPJs1=KxXPs,=0.6×365=219kwQJs1=PJs1×tan=219×0.62=135.78kvar(2)潜水泵依据所用设施取系数Kx=0.75,cos=0.8,tan=0.75Ps2=24kwPJs2=KxXPs2=0.75X24=18kwQJs2=PJs2×tan=18×0.75=13.5kvar(3)消防水泵依据所用设施取系数Kx=0.6,cos=0.87,tan=0.57Ps3=120kwPJs3=KxXPs3=0.6X120=72kwQJs3=PJs3×tan=72×0.57=41.04kvar(4)电焊机电动机换算公式Pe=VzSNCoSPe换算到I(X)=I00%后电焊机的设施容量；PN一铭牌额定功率（直流电焊机）（kw）；SN铭牌额定视在功率（交流电焊机）（kvA）；cos铭牌额定功率因数；£一一是同SN或PN相对应的铭牌暂载率。依据所用设施取系数Kx=0.35,cosw=0.35,tanw=2.68,=60%Sn=114+72=186kvAPe=60%×186×0.35=50.43kwPJs4=Kx×Pe=0.35X50.43=17.65kwQJs4=PJs4×tan=l7.65×2.68=47.30kvar（5）其它用电设施依据所用设施取系数Kx=0.4,cos=0.85,tan=0.62Ps5=54+l5+18+9÷21+9+12+9+24+34+42+8+9=264kwPJs5=KxXPs5=0.4X264=105.6kwQJs5=PJs5×tan=105.6×0.62=65.47kvar总干线2现场用电合计：PJs总=PJs1+PJs2+PJs3÷PJs4+PJs5=219+18+72+17.65+105.6=432.25kwQJS总=QJs1+QJs2÷QJs3+QJs4+QJs5=135.78+13.5+4L04+47.30+65.47=303.09kwSJs总=JPjSq+Qs<=432,252+303.092=527.92kvA同时系数取0.45,所以SJS心=0.45X527.92=237.56kvA第四章变压器选择施工现场临时用电工程，是依据施工现场
