集成电路应用电路故障分析步骤.docx

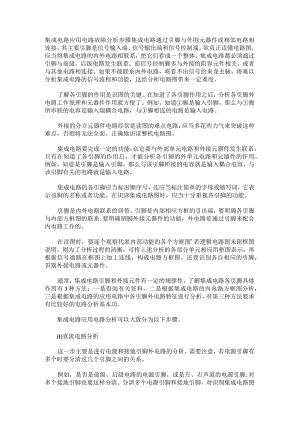

集成电路应用电路故障分析步骤集成电路通过引脚与外围元器件或相邻电路相连接，其主要引脚是信号输入端、信号输出端和信号控制端。欲真正读懂电路图，应当将集成电路的内外电路相联系，把它们看成一个整体。集成电路都必须通过引脚与前级、后级电路发生联系。而信号控制脚多与外接的阻容元件相关，或者与其他电路相连接。如果不能联系内外电路，将看不出信号的来龙去脉，将难以分析集成电路的信号流程和功能，这给分析电路图带来一定难度。了解各引脚的作用是识图的关键。在知道了各引脚作用之后，分析各引脚外电路工作原理和元器件作用就方便了。例如，知道脚是输入引脚，那么与脚所串联的电容是输入端耦合电路，与脚相连的电路是输入电路。外接的分立元器件电路经常是读图的难点电路，应当多花些力气来突破这些难点，否则将无法全面、正确地识读整机电路图。集成电路要完成一定的功能，必定要与外部单元电路和外接元器件发生联系。只有在知道了各引脚的作用后，才能分析各引脚的外单元电路和元器件的作用。例如，知道某引脚是输入引脚，那么与该引脚所接的电容就是输入耦合电容，与该引脚有关的电路就是输入电路。集成电路的各引脚应当标出顺序号，还应当标注简单的字母或缩写词，它表示该脚的名称或者功能。在识读集成电路图时，应当十分重视各引脚的功能。引脚是内外电路联系的纽带。引脚是内部相应方框的引出端，要明确各引脚与内部方框图的联系;要明确驯脚外接元器件的功能，外电路是通过引脚来配合内电路工作的。在读图时，要逐个观察代表内部功能的各个方框图'若逻辑电路图未附框图说明，则为了分析过程的清晰，可将上述分析的各部分单元相应用框图表示，再根据信号通路在框图上加上连线，构成电路方框图。还要识别各自相应的引脚，识别外接电路或元器件。通常，集成电路引脚和外接元件有一定的规律性。了解集成电路各引脚具体作用有3种方法：一是查阅有关资料，二是根据集成电路的内电路方框图分析，三是根据集成电路的应用电路中各引脚外电路特征进行分析，对第三种方法要求有比较好的电路分析基本功。集成电路应用电路分析可以大致分为以下步骤。(1)直流电路分析这一步主要是进行电源和接地引脚外电路的分析。需要注意，若电源引脚有多个时要分清这几个引脚之间的关系。例如，是否是前级、后级电路的电源引脚，或是左、右声道的电源引脚;对多个接地引脚也要这样分清。分清多个电源引脚和接地引脚，对识别集成电路图是十分有用的。(2)信号传输分析主要是分析信号输入引脚和输出引脚的外电路。当集成电路有多个输入、输出引脚时，要搞清楚是前级还是后级电路的输入、输出引脚。(3)其他引脚外电路的分析对于负反馈引脚、消振引脚，对它们的分析是比较困难的，对初学者而言要借助于介绍引脚作用的资料或内电路框图。(4)电路规律分析当掌握了一定的识图能力后，要学会总结各种集成电路引脚外电路的规律，并要掌握这种规律，这对提高识图速度是很有用的。例如，输入引脚外电路的规律是：通过一个耦合电容或一个耦合电路与前级电路的输出端相连。输出引脚外电路的规律是：通过一个耦合电路与后级电路的输入端相连。(5)电路框图分析分析集成电路内电路对信号进行放大、处理的过程时，最好查阅该集成电路内电路框图。分析内电路框图时，可以通过信号传输线路中的箭头指示，知道信号经过了哪些电路的放大或处理，最后信号从哪个引脚输出。(6)测试点和直流工作电压的分析了解集成电路的一些关键测试点和引脚直流工作电压规律对检修电路是十分有用的。例如，OTL电路输出端的直流工作电压等于集成电路直流工作电压的一半；OCL电路输出端的直流工作电压等于0V;BTL电路两个输出端的直流工作电压是相等的，单电源供电时等于直流工作电压的一半，双电源供电时等于Ov等。必须指出：一般情况下，我们注重的是集成电路的外部特性，而不必去分析集成电路内电路的工作原理。
